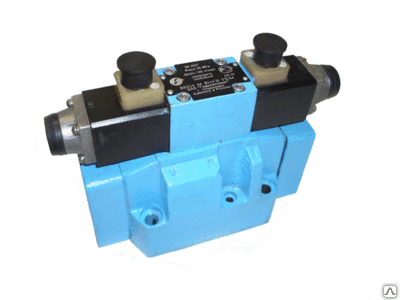

Гидрораспределитель без пилота DP-1711/D

Это Гидрораспределитель без пилота DP-1711/D — главная ступень из серии DPH*: корпус и золотник ISO 4401 size 10, а пилотный клапан в названии не значится. Размер пропускает до 160 л/мин при 350 бар; схема 71 (два электромагнита, три позиции, пружинное центрирование), золотник 1.

Принцип работы DP-1711/D

Минимальное давление пилота у собранных DPHE — от 8 до 14 бар в зависимости от размера и конфигурации (E085-11). У золотника 1 в центре все порты закрыты. DP-1711/D: корпус литой, с широкими внутренними каналами. Это только главная ступень: распределитель пилота выбирают и ставят отдельно.

Характеристики: Гидрораспределитель без пилота DP-1711/D

Обозначение DP-1711/D: разбор

По частям: DP-1 — главный каскад ISO 4401 size 10; 71 — два электромагнита, три позиции, пружинное центрирование; золотник 1 (в центре все порты закрыты); /D — внутренний дренаж.

В таблицах Atos E150, E225 и E255 цифры 6 и 7 в позиции привода не определены; запись совпадает с главным каскадом DPHE из таблицы E085-11 той же конфигурации. Комплектацию позиции подтвердим по заявке.

Проверка по расходу для DP-1711/D

Для позиции «Гидрораспределитель без пилота DP-1711/D» предельный расход размера — 160 л/мин. Условный пример по насосам: 25 см³ × 1450 об/мин ÷ 1000 = 36,25 л/мин, запас 160 − 36,25 = 123,75 л/мин; 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, запас 160 − 58 = 102 л/мин; 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, запас 160 − 23,2 = 136,8 л/мин. Если держать половину предела как рабочий режим, получится 160 ÷ 2 = 80 л/мин. Минимальное давление пилота зависит от размера и схемы (8–14 бар у DPHE); сверяйте его по таблице E085-11.

Комплектация «Гидрораспределитель без пилота DP-1711/D»

Монтажная плита заказывается отдельно (таблица K280); крепёж и кольца — тоже. Линию управления делают отдельным гидрораспределителем или клапаном: давление пилота должно быть выше давления на T.

Аналоги и замена «Гидрораспределитель без пилота DP-1711/D»

Рядом в разделе: DP-2631/2, DP-2711, DP-2713. Ещё в группе: DP-2141, DP-3040, DP-4114/A. Ближайший другой размер из этой серии — DP-2144. Для замены совпасть должны размер, привод, конфигурация и золотник: посадочное место одно — ISO 4401-05-05-0-05. Полный список группы — Гидрораспределитель DP, шире — Гидрораспределители.

Подбор и ограничения «Гидрораспределитель без пилота DP-1711/D»

Положение монтажа DP-1711/D — любое. Кривые Q/Δp для DP — в таблице E085 по главным каскадам. Без пилота золотник не переключится: без правильно подобранного пилотного клапана позиция бесполезна. Чем выше давление и расход, тем ниже допустимые пределы по золотнику: цифры в таблице пределов серии DPHE нужно сверять с кодом золотника.

Как ставить и обслуживать DP-1711/D

Плита должна иметь шероховатость Ra не более 0,8 (рекомендуется 0,4) и плоскостность 0,01/100. Позицию «Гидрораспределитель без пилота DP-1711/D» крепят так: четыре винта M6×40 класса 12.9, момент 15 Н·м. Кольца на стыке заменяют при каждой переустановке клапана.
