Гидрораспределитель без пилота DP-2711
- Тип
- Гидрооборудование

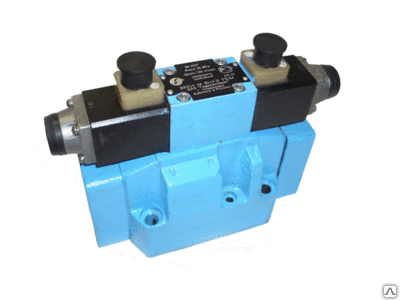

Гидрораспределитель без пилота DP-2711 — основной каскад двухступенчатого распределителя Atos без пилотного клапана: золотник ISO 4401 size 16 (ISO 4401-07-07-0-05) под переключение давлением пилота. Расход размера — до 300 л/мин, давление в портах P, A, B, X — 350 бар; конфигурация 71 (два электромагнита, три позиции, пружинное центрирование), золотник 1.
Принцип работы DP-2711
Минимальное давление пилота у собранных DPHE — от 8 до 14 бар в зависимости от размера и конфигурации (E085-11). В DP-2711 корпус литой, с широкими внутренними каналами. Это только главная ступень: распределитель пилота выбирают и ставят отдельно. Золотник 1: в центре все порты закрыты.
Характеристики: Гидрораспределитель без пилота DP-2711
| Показатель | Данные |
|---|---|
| Типоразмер | ISO 4401 size 16 |
| Монтажная поверхность | ISO 4401-07-07-0-05 |
| Таблица Atos | E085-11 |
| Золотник | 1 |
| Семейство | главный каскад без пилота |
| Привод | без собственного привода: главный каскад под пилотный клапан |
| Давление P, A, B | до 350 бар |
| Конфигурация | 71: два электромагнита, три позиции, пружинное центрирование |
| Максимальный расход размера | 300 л/мин |
Код «Гидрораспределитель без пилота DP-2711» по частям
Порядок записи: DP-2 — главный каскад ISO 4401 size 16; 71 — два электромагнита, три позиции, пружинное центрирование; золотник 1 (в центре все порты закрыты).
В таблицах Atos E150, E225 и E255 цифры 6 и 7 в позиции привода не определены; запись совпадает с главным каскадом DPHE из таблицы E085-11 той же конфигурации. Комплектацию позиции подтвердим по заявке.
Проверка по расходу для «Гидрораспределитель без пилота DP-2711»
Проверка по насосам (условный пример) для размера ISO 4401 size 16, предел 300 л/мин: 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, запас 300 − 23,2 = 276,8 л/мин; 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин, запас 300 − 91,35 = 208,65 л/мин; 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, запас 300 − 58 = 242 л/мин. Рабочий запас в половину предела — 300 ÷ 2 = 150 л/мин. Для пилота главный каскад требует давления не ниже указанного в E085-11 для вашей схемы.
Чем заменить DP-2711
С этой позицией чаще всего сверяют: DP-2631/2, DP-2713, DP-1711/D. Ещё в группе: DP-4114/A, DP-2141, DP-3040. Если расход другой, ищите соседний типоразмер, например DP-4131. Заменяемость определяют четыре признака: размер, привод, схема и золотник; плоскость монтажа — ISO 4401-07-07-0-05. Раздел группы — Гидрораспределитель DP; выше стоит общий раздел Гидрораспределители.
Где DP-2711 не подойдёт
Без пилота золотник не переключится: без правильно подобранного пилотного клапана позиция бесполезна. Положение монтажа DP-2711 — любое. Чем выше давление и расход, тем ниже допустимые пределы по золотнику: цифры в таблице пределов серии DPHE нужно сверять с кодом золотника. Перепад давления для DP берут из кривых соответствующих главных каскадов DPH*-1, -2, -4, -6 (E085).
Монтаж, затяжка и уход: «Гидрораспределитель без пилота DP-2711»
Перед пуском промойте плиту и проверьте кольца в канавках; кольца на стыке меняют при каждом снятии. Требования к плите — Ra не более 0,8, лучше 0,4, плоскостность 0,01 на 100 мм. DP-2711 крепят так: четыре винта M10×50 (70 Н·м) и два M6×45 (15 Н·м).
