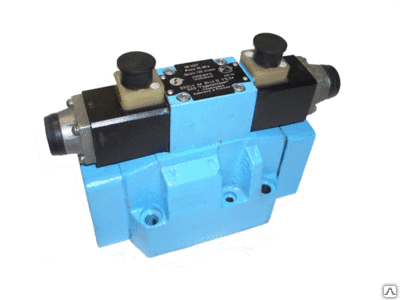

Гидрораспределитель без пилота DP-2631/2
- Тип
- Гидрооборудование
Это Гидрораспределитель без пилота DP-2631/2 — главная ступень из серии DPH*: корпус и золотник ISO 4401 size 16, а пилотный клапан в названии не значится. Размер пропускает до 300 л/мин при 350 бар; схема 63 (один электромагнит, две крайние позиции, пружинный возврат), золотник 1/2.
Принцип работы DP-2631/2
Минимальное давление пилота у собранных DPHE — от 8 до 14 бар в зависимости от размера и конфигурации (E085-11). В DP-2631/2 корпус литой, с широкими внутренними каналами. Это только главная ступень: распределитель пилота выбирают и ставят отдельно. В исполнении 1/2 клапан при переходе между позициями остаётся закрытым.
Характеристики: Гидрораспределитель без пилота DP-2631/2
| Параметр | Данные |
|---|---|
| Давление P, A, B | до 350 бар |
| Таблица Atos | E085-11 |
| Монтажная поверхность | ISO 4401-07-07-0-05 |
| Максимальный расход | 300 л/мин |
| Золотник | 1/2 |
| Конфигурация | 63: один электромагнит, две крайние позиции, пружинный возврат |
| Типоразмер | ISO 4401 size 16 |
| Привод | без собственного привода: главный каскад под пилотный клапан |
| Семейство | главный каскад без пилота |
Обозначение «Гидрораспределитель без пилота DP-2631/2»: разбор
Порядок записи: DP-2 — главный каскад ISO 4401 size 16; 63 — один электромагнит, две крайние позиции, пружинный возврат; золотник 1/2 (при переходе между позициями остаётся закрытым).
В таблицах Atos E150, E225 и E255 цифры 6 и 7 в позиции привода не определены; запись совпадает с главным каскадом DPHE из таблицы E085-11 той же конфигурации. Комплектацию позиции подтвердим по заявке.
Проверка по расходу для «Гидрораспределитель без пилота DP-2631/2»
Проверка по насосам (условный пример) для размера ISO 4401 size 16, предел 300 л/мин: 25 см³ × 1450 об/мин ÷ 1000 = 36,25 л/мин, запас 300 − 36,25 = 263,75 л/мин; 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, запас 300 − 58 = 242 л/мин; 100 см³ × 1450 об/мин ÷ 1000 = 145 л/мин, запас 300 − 145 = 155 л/мин. Рабочий запас в половину предела — 300 ÷ 2 = 150 л/мин. Минимальное давление пилота зависит от размера и схемы (8–14 бар у DPHE); сверяйте его по таблице E085-11.
Сопутствующие позиции для «Гидрораспределитель без пилота DP-2631/2»
Пилотную линию питает внешний распределитель; давление в ней должно превышать давление на T. У размеров 16–32 можно добавить дроссели H или H9 и ограничитель хода S. Монтажная плита заказывается отдельно (таблица K280); крепёж и кольца — тоже.
Ближайшие коды к «Гидрораспределитель без пилота DP-2631/2»
Рядом в разделе: DP-1711/D, DP-2711, DP-2713. Из того же раздела также: DPH-2831/2, DP-6431/2/S, DP-4713-S PIL. Ближайший другой размер из этой серии — DP-4114/A. Заменяемость определяют четыре признака: размер, привод, схема и золотник; плоскость монтажа — ISO 4401-07-07-0-05. Раздел группы — Гидрораспределитель DP; выше стоит общий раздел Гидрораспределители.
Где DP-2631/2 не подойдёт
Пределы по расходу зависят от золотника и давления — смотрите таблицу рабочих пределов E085-11 для вашего кода. Кривые Q/Δp для DP — в таблице E085 по главным каскадам. Без пилота золотник не переключится: без правильно подобранного пилотного клапана позиция бесполезна. Положение монтажа DP-2631/2 — любое.
Монтаж и обслуживание DP-2631/2
DP-2631/2 крепят так: четыре винта M10×50 (70 Н·м) и два M6×45 (15 Н·м). Плита должна иметь шероховатость Ra не более 0,8 (рекомендуется 0,4) и плоскостность 0,01/100. Кольца на стыке заменяют при каждой переустановке клапана.
