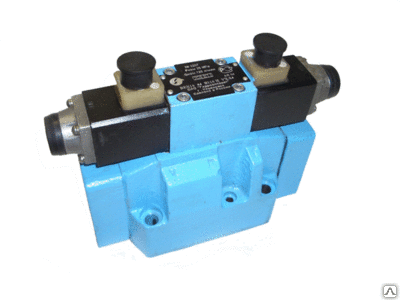

Гидрораспределитель DP-4711-S PIL

Гидрораспределитель DP-4711-S PIL — основной каскад двухступенчатого распределителя Atos без пилотного клапана: золотник ISO 4401 size 25 (ISO 4401-08-08-0-05) под переключение давлением пилота. Расход размера — до 700 л/мин, давление в портах P, A, B, X — 350 бар; конфигурация 71 (два электромагнита, три позиции, пружинное центрирование), золотник 1.

Привод и золотник в DP-4711-S PIL

Позиция «Гидрораспределитель DP-4711-S PIL»: корпус литой, с широкими внутренними каналами. Это только главная ступень: распределитель пилота выбирают и ставят отдельно. Золотник 1: в центре все порты закрыты. Минимальное давление пилота у собранных DPHE — от 8 до 14 бар в зависимости от размера и конфигурации (E085-11).

Характеристики: Гидрораспределитель DP-4711-S PIL

Код «Гидрораспределитель DP-4711-S PIL» по частям

Слева направо: DP-4 — главный каскад ISO 4401 size 25; 71 — два электромагнита, три позиции, пружинное центрирование; золотник 1 (в центре все порты закрыты); /S — регулировка хода основного золотника; PIL — в таблицах Atos не описано; вероятно, обозначение пилотного исполнения, уточняем по заявке.

В таблицах Atos E150, E225 и E255 цифры 6 и 7 в позиции привода не определены; запись совпадает с главным каскадом DPHE из таблицы E085-11 той же конфигурации. Комплектацию позиции подтвердим по заявке.

Подбор по расходу: DP-4711-S PIL

Для позиции «Гидрораспределитель DP-4711-S PIL» предельный расход размера — 700 л/мин. Условный пример по насосам: 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, запас 700 − 23,2 = 676,8 л/мин; 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин, запас 700 − 91,35 = 608,65 л/мин; 100 см³ × 1450 об/мин ÷ 1000 = 145 л/мин, запас 700 − 145 = 555 л/мин. Рабочий запас в половину предела — 700 ÷ 2 = 350 л/мин. Минимальное давление пилота зависит от размера и схемы (8–14 бар у DPHE); сверяйте его по таблице E085-11.

Соседние исполнения и замена: DP-4711-S PIL

Рядом в разделе: DP-4713-S PIL, DP-2713, DP-2711. Другие позиции этой группы: DP-4113, DP-2631/2, DP-2144. Ближайший другой размер из этой серии — DP-6431/2/S. Заменяемость определяют четыре признака: размер, привод, схема и золотник; плоскость монтажа — ISO 4401-08-08-0-05.

Где DP-4711-S PIL не подойдёт

Без пилота золотник не переключится: без правильно подобранного пилотного клапана позиция бесполезна. Перепад давления для DP берут из кривых соответствующих главных каскадов DPH*-1, -2, -4, -6 (E085). Пределы по расходу зависят от золотника и давления — смотрите таблицу рабочих пределов E085-11 для вашего кода. Положение монтажа позиции «Гидрораспределитель DP-4711-S PIL» — любое.

Монтаж и обслуживание «Гидрораспределитель DP-4711-S PIL»

Кольца на стыке заменяют при каждой переустановке клапана. Плита должна иметь шероховатость Ra не более 0,8 (рекомендуется 0,4) и плоскостность 0,01/100. DP-4711-S PIL крепят так: шесть винтов M12×60, момент 125 Н·м.
