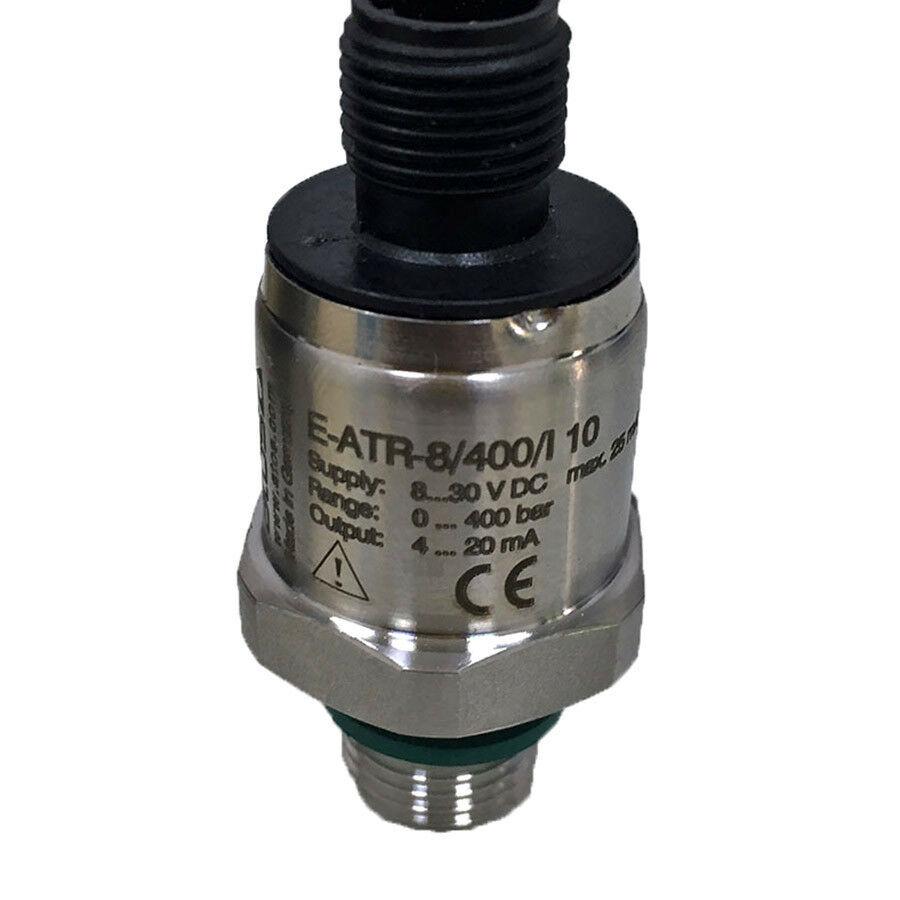

Датчик давления E-ATR-8/400/I
- Тип
- датчик давления
- Диапазон измерения
- 0–400 бар
- Электрическое подключение
- токовый выход 4–20 мА (2 провода)
- Присоединение
- 1/4″ GAS по DIN 3852
- Защита
- IP67
Датчик давления E-ATR-8/400/I — датчик давления серии E-ATR-8 для диапазона 0–400 бар; сигнал 4–20 мА (токовый, 2 провода), пригоден для контуров регулирования пропорциональных клапанов и насосов. Перегрузка допускается 800 бар (не выше 600 бар), разрушающее давление — не выше 1700 бар. Время отклика не более 2 мс.
Датчик давления E-ATR-8/400/I: что измеряет
Датчик построен на тонкоплёночной схеме, а электроника внутри корпуса делает выходной сигнал пропорциональным давлению с температурной компенсацией. Выход 4–20 мА (токовый, 2 провода) подключается к аналоговому входу драйвера или контроллера. Atos применяет такие датчики в замкнутых контурах давления: в насосах PE(R)S, в распределителях с опциями SP и SF, в пропорциональных клапанах с внешним датчиком. E-ATR-8 устанавливается в цифровые пропорциональные клапаны с интегральным датчиком давления (исполнения REB и RES).
Характеристики: Датчик давления E-ATR-8/400/I
| Параметр | Данные |
|---|---|
| Серия | E-ATR-8, датчик давления |
| Диапазон измерения | 0–400 бар |
| Выходной сигнал | 4–20 мА (токовый, 2 провода) |
| Питание | 14–30 В DC (8–30 В для токового выхода) |
| Перегрузка | 2 × диапазон, не выше 600 бар |
| Разрушающее давление | 5 × диапазон, не выше 1700 бар |
| Время отклика | не более 2 мс |
| Точность | точность не более ±1,2 % диапазона, нелинейность не более ±0,5 % |
| Рабочая температура | −40…+100 °C |
| Присоединение | 1/4″ GAS по DIN 3852 (отверстие Ø0,6 мм) |
| Защита | IP67 |
| Масса | около 57 г |
| Материалы, контактирующие со средой | нержавеющая сталь 316L, уплотнения FKM |
| Электрическое подключение | разъём M12 (число контактов в таблице указано как 4 и как 5, ответная часть — ZBE-08) |
Расшифровка обозначения Датчик давления E-ATR-8/400/I
- E-ATR-8 — серия: датчик давления с усилителем сигнала
- /400 — диапазон 0–400 бар
- /I — токовый выход 4–20 мА
Сигнал и запас: расчёт для Датчик давления E-ATR-8/400/I
При 350 бар из 400 бар на выходе будет 18 мА: 4 + 16 × 350 ÷ 400 = 18. Датчик 400 бар выдержит 600 бар без повреждения, рабочие 350 бар — это 88 % шкалы. Погрешность по таблице: ±1,2 % от диапазона — 400 × 1,2 ÷ 100 = 4,8 бара для 400 бар. Максимальное сопротивление нагрузки токового выхода по формуле листа: (Vпит− 10 В) ÷ 0,02 А; при 24 В — (24 − 10) ÷ 0,02 = 700 Ом.
Что заказать вместе с датчиком
Датчику нужны гидравлическое присоединение 1/4″ GAS и ответная часть разъёма: для серии 8 это ZBE-08 (K500), для серии 7 — разъём M12 по таблице K800. Для замкнутого контура нужен драйвер из раздела Драйверы клапанов. Если драйвер должен читать датчик, у него должен быть вход нужного типа сигнала: напряжение или ток.
Чем заменить и что рядом
Соседние коды: Датчик давления E-ATR-8/400; Датчик давления E-ATR-7/100/I; Датчик давления E-ATR-8/100/I. Если сигнал нужен 0–10 В, меняйте исполнение без /I. Для опасных зон смотрите Датчик давления E-ATRA-7/250/I. Для местного показания — Манометр электронный. Выше по каталогу: Датчик давления E-ATR, затем Аксессуары и комплектующие.
Чего не делать с Датчик давления E-ATR-8/400/I
На длинных кабелях токовый сигнал устойчивее напряжения. Пики давления считайте по двойному диапазону — это предел перегрузки. Для масла по DIN 51524…535 датчик подходит; другие жидкости согласуйте с изготовителем. Отрицательное давление (вакуум) может повредить датчик.
Монтаж и обслуживание
Вибростойкость 20 g, 20–2000 Гц, ударная стойкость 40 g / 6 мс. Затяжка 25–45 Н·м, ключ 24. Защита от переполюсовки питания и короткого замыкания выхода есть. Перед подключением и отключением разъёма питание снимают. Датчик ставят как можно ближе к точке измерения, в месте без турбулентности потока.
