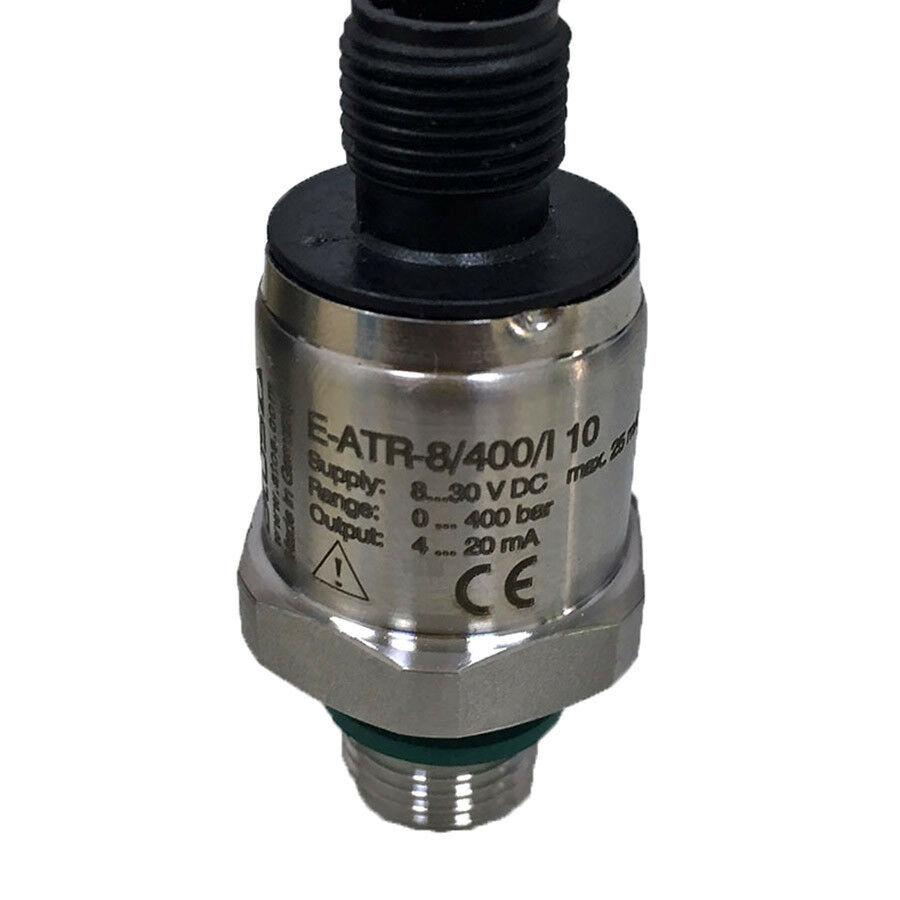

Датчик давления E-ATR

18 моделей в серии · цены в рублях, поставка по России со склада

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена
Датчик давления E-ATR-7/60/I	Гидрооборудование	Цена по запросу
Датчик давления E-ATR-7/100	Гидрооборудование	20 910 ₽
Датчик давления E-ATR-7/100/I	Гидрооборудование	Цена по запросу
Датчик давления E-ATR-7/160/I	Гидрооборудование	Цена по запросу
Датчик давления E-ATR-7/250	Гидрооборудование	Цена по запросу
Датчик давления E-ATR-7/250/I	Гидрооборудование	Цена по запросу
Датчик давления E-ATR-7/350/I	Гидрооборудование	Цена по запросу
Датчик давления E-ATR-7/400	Гидрооборудование	Цена по запросу
Датчик давления E-ATR-7/400/I	Гидрооборудование	Цена по запросу
Датчик давления E-ATR-8/060	Гидрооборудование	Цена по запросу
Датчик давления E-ATR-8/100	Гидрооборудование	21 547 ₽
Датчик давления E-ATR-8/100/I	Гидрооборудование	27 467 ₽
Датчик давления E-ATR-8/160	Гидрооборудование	26 358 ₽
Датчик давления E-ATR-8/250	Гидрооборудование	26 259 ₽
Датчик давления E-ATR-8/250/I	Гидрооборудование	Цена по запросу
Датчик давления E-ATR-8/400	Гидрооборудование	25 688 ₽
Датчик давления E-ATR-8/400/I	Гидрооборудование	27 467 ₽
Датчик давления E-ATRA-7/250/I	Гидрооборудование	Цена по запросу

Датчик давления E-ATR — линейка преобразователей давления Atos: датчик переводит давление в гидролинии в электрический сигнал для контроллера, пропорциональной электроники или системы контроля машины. По таблице Atos G465 основная серия E-ATR-7 — датчик усиленного типа с диапазонами 0–60, 0–100, 0–160, 0–250 и 0–400 бар и выходом либо по напряжению, либо по току. В этом же разделе лежат исполнения E-ATR-8 и E-ATRA-7: их описывает отдельная таблица производителя, поэтому их данные мы подтверждаем по заявке.

Позиции различаются тремя полями кода: серией (7 или 8), верхней границей диапазона и видом выходного сигнала. Именно эти три поля сверяют, когда датчик давления E-ATR меняют на работающей машине.

Что входит в раздел «Датчик давления E-ATR»

Позиция	Диапазон, бар	Выходной сигнал
E-ATR-7/60/I	0–60	4–20 мА
E-ATR-7/100	0–100	0–10 В
E-ATR-7/100/I	0–100	4–20 мА
E-ATR-7/160/I	0–160	4–20 мА
E-ATR-7/250	0–250	0–10 В
E-ATR-7/250/I	0–250	4–20 мА
E-ATR-7/350/I	350 — в таблице G465 такого диапазона нет	4–20 мА; исполнение подтверждаем по заявке
E-ATR-7/400	0–400	0–10 В
E-ATR-7/400/I	0–400	4–20 мА
E-ATR-8/060	по отдельной таблице серии 8	по заявке
E-ATR-8/100/I	по таблице серии 8	по заявке
E-ATR-8/250	по таблице серии 8	по заявке
E-ATR-8/400/I	по таблице серии 8	по заявке
E-ATRA-7/250/I	отдельное исполнение ATRA	по заявке

Ещё несколько исполнений серии 8 (на 100, 160 и 250 бар с токовым выходом и без него) — в общем списке товаров раздела.

Технические характеристики: датчик давления E-ATR

Параметр	E-ATR-7 по таблице Atos G465
Тип	датчик давления усиленного типа
Диапазоны	0–60, 0–100, 0–160, 0–250, 0–400 бар
Выход без суффикса	0–10 В
Выход с суффиксом /I	4–20 мА
Допустимая перегрузка	двукратная от верхней границы диапазона
Разрушающее давление	пятикратное от верхней границы диапазона
Время отклика	не более 2 мс

Цифры в таблице относятся к серии 7. Для E-ATR-8 и E-ATRA-7 мы не переносим их по аналогии: точные данные подтверждаем по таблице производителя к конкретной позиции.

Как выбрать: датчик давления E-ATR

Начните с диапазона. Рабочее давление в точке замера должно лежать внутри шкалы, а кратковременные пики — укладываться в допустимую перегрузку: при двукратном превышении верхней границы датчик сохраняет работоспособность, а разрушение наступает только при пятикратном. Слишком широкий диапазон для низкого давления снижает разрешение сигнала, слишком узкий — оставляет мало запаса на пики.

Второй выбор — выходной сигнал, и он определяется входом вашего контроллера. Код без суффикса даёт напряжение 0–10 В, код с /I — ток 4–20 мА. Если вход контроллера настроен на напряжение, а вы ставите токовый датчик, сигнал не совпадёт: придётся перенастроить вход или выбрать другую позицию. Токовый сигнал обычно выбирают для длинных линий связи.

Третий — серия. Если на машине стоял E-ATR-8 или E-ATRA-7, ищите замену в той же серии: их параметры описаны в другой таблице Atos, и подставлять E-ATR-7 без сверки не стоит.

Установка и эксплуатация: датчик давления E-ATR

Перед тем как ставить новый датчик давления E-ATR, сравните маркировку снятого датчика с кодом: серия, верхняя граница диапазона и буква I на конце. Отклик до 2 мс позволяет использовать E-ATR-7 в контурах, где давление меняется быстро, — например, в обратной связи пропорциональной электроники. После установки проверьте, что контроллер получает сигнал в ожидаемых пределах на нулевом давлении и на рабочем.

Частые вопросы

Чем E-ATR-7/250 отличается от E-ATR-7/250/I?

Только выходом: первый даёт 0–10 В, второй — 4–20 мА. Диапазон у обоих 0–250 бар.

Что будет, если давление кратковременно превысит диапазон?

По таблице G465 датчик выдерживает двукратную перегрузку; разрушающее давление — пятикратное от диапазона.

Есть ли в линейке E-ATR-7 диапазон 350 бар?

В таблице G465 его нет; позицию E-ATR-7/350/I подтверждаем по заявке перед заказом.

Как заказать датчик давления E-ATR или узнать срок?

Пришлите код с шильдика. Поставка по России и СНГ; цену и срок по позициям без цены сообщаем по заявке. Другие аксессуары — в разделе Аксессуары и комплектующие .
