Дымососы
5 разделов
В разделе «Дымососы» — пять подразделов, разбитых по типам и сериям.
В обозначении — серия, типоразмер и исполнение. Внутри — пять подразделов. Позиций в разделе: тридцать шесть. Позиции раздела — тягодутьевые машины и вентиляторы общего и специального назначения.
Состав раздела «Дымососы»
Позиции раздела и данные по каталогу производителя.
| Подраздел | Что внутри |
|---|---|
| Тягодутьевые машины ВД, Д | десять позиций; к примеру ВД-2,5, ВД-2,7 |

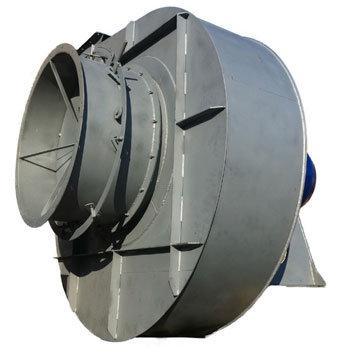

| Дымососы ВД | две позиции; к примеру ВД 18, ВД 20 |
| ВДН | одиннадцать позиций; к примеру ВДН 6,3, ВДН 8,0 |

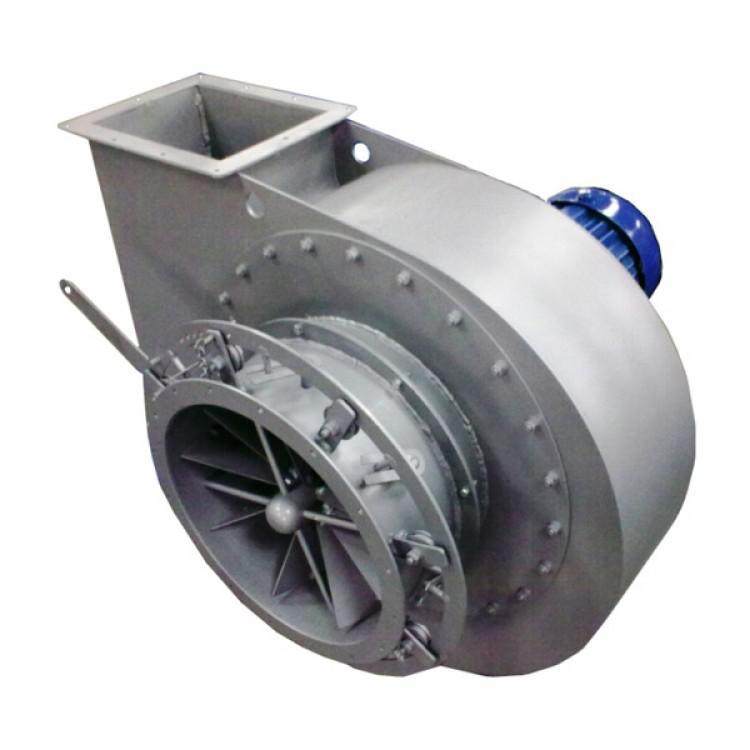

| Дымососы Д | три позиции; к примеру Д 12, Д 18 |
| Дымососы ДН | десять позиций; к примеру ДН 6,3, ДН 8,0 |
В подразделе «Тягодутьевые машины ВД, Д» — тягодутьевые вентиляторы ВД (КВЗ): 32 загнутые вперёд лопатки; ВДН (КВЗ): 16 загнутых назад лопаток.
Дымососы: технические характеристики по каталогу
| Показатель | Значение |
|---|---|
| Подразделов | 5 |
| Число позиций | 36 |
| Код: ВД | вентилятор дутьевой (центробежный котельный) с загнутыми вперёд лопатками — подаёт воздух в топку |
Как выбрать позицию в группе «Дымососы»
Для канальных моделей сверьте сечение воздуховода. Частоту вращения и мощность двигателя подбирают по таблице характеристик для нужной точки. Для дымососов и дутьевых вентиляторов котлов важны температура газов и регулирование производительности. При замене достаточно полного обозначения со старого вентилятора. Типоразмер (номер) определяет диаметр колеса и размеры корпуса. Среда задаёт исполнение: запылённость, температура, агрессивность. Поле «ВДН»: вентилятор дутьевой с загнутыми назад лопатками (16 лопаток); допускается применять как дымосос для газомазутных котлов с уравновешенной тягой при газах до +200 °С.
Дымосос ДН-6,3 по данным ЭСД-БиКЗ: диаметр рабочего колеса 0,63 м (630 мм); 1000 об/мин — двигатель 3 кВт, производительность 3400 м³/ч, полное давление 39 даПа (390 Па), масса с двигателем 259 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ); 1500 об/мин — двигатель 5,5 кВт, производительность 5102 м³/ч, полное давление 88 даПа (880 Па), масса с двигателем 259 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ). Колесо — 16 загнутых назад лопаток, ТУ 108.1360-2006. Исполнение с ходовой частью (ДН-6,3Х) тяжелее: 485 кг.
Установка и эксплуатация — Дымососы
Подшипниковые узлы обслуживают по графику: смазка и контроль нагрева. Гибкие вставки и виброизоляторы снижают передачу вибрации. Условия работы дымососов ДН (ЭСД-БиКЗ): температура окружающей среды от −30 до +40 °С, температура дымовых газов на входе от −30 до +200 °С, предельная запылённость 2 г/м³; умеренный и тропический климат под навесом или в помещении. Колесо периодически осматривают и чистят. После обкатки подтягивают крепёж. Колесо не должно задевать корпус — проверьте зазоры вручную. Параметры — при температуре газов на всасывании 200 °С, КПД max 83 %. Направление вращения проверяют кратковременным пуском. При замене укажите машину и узел, где стоит изделие: так удобнее проверить присоединение и исполнение. Температура дымовых газов на входе — не выше +200…250 °С, в улитке — не ниже −30 °С, запылённость — не выше 2 г/м³. Пусковой режим двигателя сверяют с паспортом. Ток двигателя под нагрузкой сверяют с номинальным. Условия работы дутьевых вентиляторов ВДН (ЭСД-БиКЗ): температура окружающей и перемещаемой среды от −30 до +40 °С, предельная запылённость 0,1 г/м³; в режиме дымососа — до +200 °С на входе. Если шильдик не читается, отправьте фото изделия и основные размеры — подберём по таблицам производителя.
