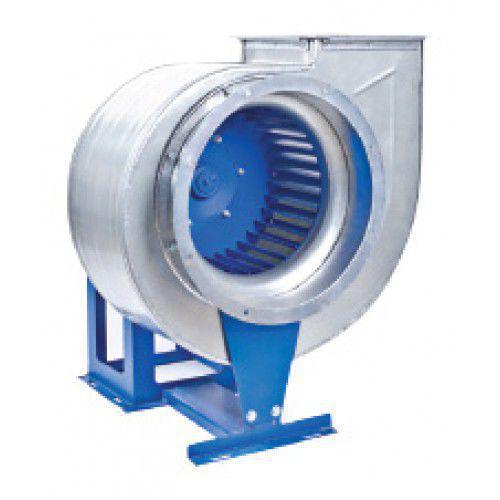

Вентиляторы ВЦ 14-46 центробежные

Предназначение

  • Системы вентиляции, кондиционирования и воздушного отопления
  • Другие технологические и производственные цели

Описание вентилятора

  • Среднего давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Направления вращения — правое и левое
  • Конструктивное исполнение — 1

Варианты изготовления:

  • общего назначения из углеродистой стали;
  • коррозионностойкие из нержавеющей стали (К);
  • взрывозащищенные из алюминиевых сплавов (А);
  • взрывозащищенные из разнородных материалов (Р).

Использование вентилятора

Температура окружающей среды от минус 40 °С до плюс 40 °С. Климатическое исполнение У, категории размещения 2 и 3, а при защите двигателя от прямого солнечного излучения и атмосферных осадков — категория размещения 1.

Технические характеристики:

Конструктивное исполнение — 1
Общего назначения из углеродистой стали
Корозионностойкие из нержавеющей стали

Вентилятор

D/Dн

Двигатель

Частота вращения рабочего колеса, об/мин

Параметры в рабочей зоне

Масса вентилятора, не более, кг

Вентилятор

Мощность, кВт

Производительность, тыс. м3/час

Полное давление, Па

ВЦ14-46-2
ВЦ14-46-2К

1

АИР56В4

0,18

1330

0,62-0,91

260-270

14,5

АИР63А4

0,25

1330

0,62-1,15

260-265

15,8

АИР63В4

0,37

1330

0,67-1,15

260-265

16,7

АИР80A2

1,5

2850

1,33-2,02

1200-1250

25

АИР80B2

2,2

1,33-2,55

1200-1200

26,9

ВЦ14-46-2,5
ВЦ14-46-2,5К

1

АИР63В4

0,37

1320

0,97-1,42

370-440

30

АИР71А4

0,55

1357

1,42-2,08

450-460

36,5

АИР80В2

2,2

2850

2,00-2,55

1700-1900

40,5

АИР90L2

3

2,55-3,40

1900-2000

46

АИР100S2

4

3,40-4,30

2000-1970

56,5

АИР100L2

5,5

4,30-4,45

1970-1960

56,5

ВЦ14-46-3.15
ВЦ14-46-3.15К

1

АИР71В6

0,55

915

1,34-2,95

305-410

43

АИР80А6

0,75

920

2,95-3,35

410-355

46

АИР80А4

1,1

1395

2,05-2,75

730-810

46

АИР80В4

1,5

2,75-3,80

810-860

48

АИР90L4

2,2

3,80-4,80

860-875

53

ВЦ14-46-4
ВЦ14-46-4К

1

АИР80В6

1,1

920

2,65-3,60

506-580

71

АИР90L6

1,5

925

3,60-4,45

585-635

76

АИР100L6

2,2

945

4,45-6,60

655-648

87,5

АИР100L4

4

1410

4,17-5,66

1230-1400

87,5

АИР112M4

5,5

1430

5,66-7,63

1425-1545

105

АИР132S4

7,5

1440

7,63-10,30

1565-1530

128

ВЦ14-46-5
ВЦ14-46-5К

1

4А112MВ6

4

950

6,60-8,80

940-1050

129

4А132S6

5,5

960

8,80-11,5

1070-1120

150

4А132M6

7,5

970

11,5-14,0

1140-1150

166

4А160S6

11

11,5-14,0

1140-1150

207

4А132M4

11

1450

9,40-11,0

2200-2380

176

4А160S4

15

1460

11,0-14,5

2380-2500

218

4А160M4

18,5

14,5-17,0

2500-2540

243

4А180S4

22

17,0-19,0

2560-2580

286

4А180M4

30

1470

19,0-21,1

2580-2660

278

ВЦ14-46-6,3
ВЦ14-46-6,3К

1

4A132M8

5,5

715

8,2-14,00

850-960

214

4А160S8

7,5

730

14,0-17,5

980-1020

256

4А160M8

11

17,5-21,3

1020-1035

281

4А160S6

11

970

12,7-16,0

1540-1700

268

4А160M6

15

16,0-21,0

1700-1790

293

4А180M6

18,5

975

21,0-25,0

1800-1820

328

4А200M6

22

25,0-28,5

1820-1840

403

ВЦ14-46-8
ВЦ14-46-8К

1

4A180M8

15

730

19,3-24,5

1330-1480

398

4A200M8

18,5

24,5-28,2

1480-1510

473

4A200L8

22

28,2-33,0

1510-1590

513

4A225M8

30

735

33,0-41,5

1620-1650

558

4A225M6

37

980

26,0-32,0

2400-2600

589

4A250S6

45

985

32,0-38,0

2600-2750

724



Технические характеристики
Конструктивное исполнение — 1
Взрывозащищённые из алюминиевых сплавов

Вентилятор

D/Dн

Двигатель

Частота вращения рабочего колеса, об/мин

Параметры в рабочей зоне

Масса вентилятора, не более, кг

Вентилятор

Мощность, кВт

Производительность, тыс. м3/час

Полное давление, Па

ВЦ14-46-2A

1

АИМ63A4

0,25

1330

0,62-1,15

260-265

21,7

АИМ63B4

0,37

1330

0,67-1,15

260-265

22,2

АИМ80A2

1,5

2850

1,33-2,02

1200-1250

31,9

АИМ80B2

2,2

2850

1,33-2,55

1200-1200

34,6

ВЦ14-46-2,5А

1

АИМ63В4

0,37

1365

1,0-1,35

400-450

29

АИМ71А4

0,55

1370

1,35-2,10

450-460

36

АИМ80В2

2,2

2850

2,0-2,40

1700-1850

46

АИМ90L2

3

2,40-3,30

1850-2000

68

АИМ100S2

4

2830

3,20-4,10

2020-2040

77

АИМ100L2

5,5

4,10-4,50

2040-2000

82

ВЦ14-46-3,15A

1

АИМ71В6

0,55

920

1,35-2,70

310-370

43

АИМ80А6

0,75

2,70-3,55

370-360

51

АИМ80А4

1,1

1400

2,09-2,55

735-790

51

АИМ80В4

1,5

2,55-3,40

790-860

51

АИМ90L4

2,2

1420

3,30-4,80

860-885

84

ВЦ14-46-4A

1

АИМ80В6

1,1

920

2,65-3,60

506-580

60

АИМ90L6

1,5

935

3,50-4,60

590-650

92

АИМ100l6

2,2

950

4,50-6,60

660-655

113

АИМ100l4

4

1430

4,20-5,70

1250-1420

113

АИМ112m4

5,5

1440

5,70-7,60

1420-1540

134

АИМ132s4

7,5

1455

7,40-10,4

1600-1560

171

ВЦ14-46-5A

1

АИМ112mВ6

4

955

6,60-8,80

950-1060

142

АИМ132S6

5,5

960

8,80-11,5

1070-1120

176

АИМ132M6

7,5

970

11,5-14,0

1120-1130

185

аим160s6

11

11,5-14,0

1120-1130

232

ВЦ14-46-6,3A

1

АИМ132M8

5,5

710

9,20-14,0

830-950

223

аим160s8

7,5

730

14,0-17,5

980-1020

296

АИМ160M8

11

17,5-21,3

1020-1035

322

ВЦ14-46-8A

1

АИМ180M8

15

725

19,3-24,5

1315-1460

470

АИМ200M8

18,5

735

24,5-28,2

1500-1530

558

АИМ200L8

22

28,2-33,0

1530-1620

598

АИМ225M8

30

33,0-41,5

1620-1650

717



Габаритные, присоединительные и установочные размеры вентиляторов ВЦ14-46-2,5; -3,15; -4; -5; -6,3; -8

Вентилятор

ВЦ14-46-2

ВЦ14-46-2,5

ВЦ14-46-3,15

ВЦ14-46-4

ВЦ14-46-5

ВЦ14-46-6,3

ВЦ14-46-8

A

405

465

600

750

910

1130

1435

A1

135

170

205

270

320

400

515

A2

470

500

560

770

950

1150

1480

A3

125

160

180

220

250

285

355

A4

410

445

610

780

910

1190

1455

A5

150

185

230

285

330

410

520

D

215

270

325

430

510

640

810

D1

235

290

345

450

530

660

830

B

85

100

90

100

100

100

150

B1

85

100

180

200

300

400

450

B2

85

100

180

200

300

400

450

B3

140

175

230

280

360

460

570

B4

155

180

215

287

360

430

570

B5

168

200

255

305

385

485

600

B6

182

210

240

310

385

455

600

c

360

400

470

540

700

1000

1270

c1

206

251

258

322

372

456

630

c2

103

125

129

166

186

228

315

c3

73

68

115

150

200

190

285

d

7

7

7

7

7

7

10

d1

7

7

7

7

7

7

10

d2

10

10

14

16

16

18

18

n

8

8

8

8

16

16

16

n1

8

8

12

12

16

20

16

n2

1

1

2

2

3

4

3

n3

1

1

2

2

3

4

3
