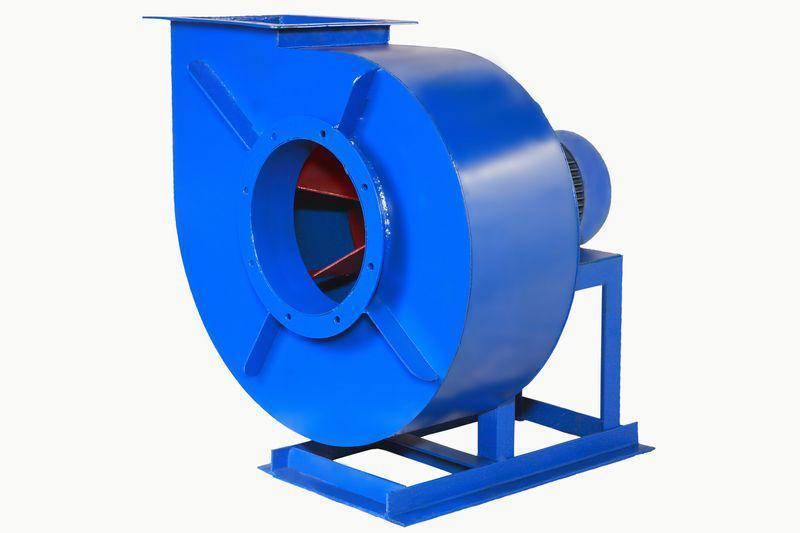

Вентиляторы ВЦП радиальные пылевые

Предназначение

Удаление древесной стружки и опилок, металлической пыли от станков
Удаление пыли и шлаков в сварочном производстве
Системы пневмотранспорта
Другие производственные, технологические и сантехнические цели

Описание вентилятора

Варианты изготовления

Пылевые из углеродистой стали
Пылевые коррозионностойкие из нержавеющей стали (К)

Использование вентилятора

Температура окружающей среды от минус 40°С до плюс 40°С. Климатическое исполнение У, категории размещения 2 и 3, а при защите двигателя от прямого солнечного излучения и атмосферных осадков — категория размещения 1. Содержание пыли и механических примесей в перемещаемой среде до 1 кг/м3.

Товары

Фото	Наименование	Цена
	Вентилятор ВЦП-3,15
	Вентилятор ВЦП-3,15К
	Вентилятор ВЦП-4
	Вентилятор ВЦП-4К
	Вентилятор ВЦП-5
	Вентилятор ВЦП-5К
	Вентилятор ВЦП-6,3
	Вентилятор ВЦП-6,3К
	Вентилятор ВЦП-8
	Вентилятор ВЦП-8К

Технические характеристики:

Конструктивное исполнение — 1
Общего назначения из углеродистой стали
Коррозионностойкие из нержавеющей стали:

Вентилятор	D/Dн	Двигатель			Параметры в рабочей зоне		Масса вентилятора, не более, кг
Вентилятор	D/Dн	Вентилятор	Мощность, кВт	Частота вращения синхронная, об/мин	Производительность, тыс. м3/час	Полное давление, Па	Масса вентилятора, не более, кг
ВЦП-3,15 ВЦП-3,15К	1	АИР90S2	2,2	2865	1,3-2,3	1540-1270	50
ВЦП-3,15 ВЦП-3,15К	1	АИР90L2	3	2865	2,3-2,8	1270-1130	61
ВЦП-4 ВЦП-4К	0,9	АИР90L2	3	2865	1,8-3,0	1925-1750	85
	0,9	АИР100S2	4	2850	3,0-3,6	1730-1560	97
	0,95	АИР100S2	4	2850	2,2-3,6	2125-1910	97
	0,95	АИР100L2	5,5	2850	3,6-4,2	1910-1750	102
	1	АИР100L2	5,5	2850	2,5-4,5	2375-2130	102
	1	АИР112M2	7,5	2895	4,5-5,0	2200-2015	118
	1,05	АИР100L2	5,5	2850	2,9-4,2	2590-2450	102
	1,05	АИР112M2	7,5	2895	4,2-5,9	2520-2220	120
	1,1	АИР112M2	7,5	2895	3,4-4,8	2935-2800	120
	1,1	АИР132M2	11	2910	4,8-6,7	2830-2440	128
ВЦП-5 ВЦП-5К	0,9	АИР112M2	7,5	2895	3,6-4,5	3070-3000	154
	0,9	АИР132M2	11	2910	4,5-7,2	3030-2550	162
	0,95	АИР132M2	11	2910	4,3-6,6	3450-3200	162
	0,95	АИР160S2	15	2910	6,6-8,4	3200-2840	185
	1	АИР160S2	15	2910	5,0-8,3	3830-3440	185
	1	АИР160M2	18,5	2910	8,3-9,9	3440-3150	210
ВЦП-6,3 ВЦП-6,3К	0,95	АИР132S4	7,5	1455	3,9-8,3	1400-1050	202
	1	АИР132S4	7,5	1455	4,6-9,7	1560-1170	202
	1,05	АИР132M4	11	1460	5,1-10,8	1728-1295	218
	1,1	АИР132M4	11	1460	6,1-12,8	1900-1430	218
ВЦП-8 ВЦП-8К	0,9	АИР132M4	11	1460	7,5-11,5	1960-1800	362
	0,9	АИР160S4	15	1455	11,5-14,8	1820-1630	378
	0,95	АИР160S4	15	1455	8,2-13,6	2210-2090	378
	0,95	АИР160M4	18,5	1455	13,6-17,3	2090-1820	405
	1	АИР160M4	18,5	1455	10,4-15,5	2450-2300	405
		АИР180S4	22	1460	15,5-18,1	2320-2200	420
		АИР180M4	30	1470	18,1-21,0	2220-2050	749
	1,05	АИР180S4	22	1460	12,1-16,5	2720-2560	423
		АИР180M4	30	1470	16,5-22,5	2560-2350	452
		АИР200M4	37	1470	22,5-24,0	2350-2260	522
	1,1	АИР180M4	30	1470	14,0-20,1	3020-2850	452
		АИР200M4	37	1470	20,1-24,5	2850-2700	524
		АИР200L4	45	1470	24,5-27,2	2700-2490	560

Габаритные, присоединительные и установочные размеры вентиляторов

Конструктивное исполнение — 5
Общего назначения из углеродистой стали
Коррозионностойкие из нержавеющей стали:

Вентилятор вентилятора	ВЦП-3,15	ВЦП-4	ВЦП-5	ВЦП-6,3	ВЦП-8
A	490	620	775	955	1210
A1	161	200	257	315	398
A2	490	580	770	770	956
A3	138	155	171	193	200
A4	520	635	755	960	1230
A5	205	260	320	395	495
D	270	350	420	560	670
D1	300	380	450	590	734
B	100	100	100	100	100
B1	200	200	200	200	400
B2	100	100	100	100	200
B3	195	245	305	380	490
B4	130	155	185	240	300
B5	225	280	340	420	536
B6	160	195	226	265	344
c	410	480	720	700	880
c1	320	310	420	480	780
c2	160	155	210	240	390
c3	80	100	200	150	180
d	10	12	12	12	12
d1	10	11	11	11	12
d2	12	12	12	12	14
n	8	8	16	16	16
n1	10	10	14	14	16
n2	2	2	2	2	4
n3	1	1	1	1	2

Вентилятор	D/Dн	Двигатель		Частота вращения раб. колеса, об/мин	Параметры в рабочей зоне		Клиноременная передача			Масса вентилятора, не более, кг
		Двигатель			Параметры в рабочей зоне		Обозначение шкивов		Обозначение ремней по ГОСТ1284.1-89
		Вентилятор	Мощность, кВт		Производительность, тыс. м3/час	Полное давление, Па	Вентилятора	Двигателя	Обозначение ремней по ГОСТ1284.1-89
ВЦП-5 ВЦП-5К	1	АИР112М4	5,5	1810	2,7-6,2	1600-1220	3В(Б)180	3В(Б)224	В(Б)-2500	354
		АИР132S4	7,5	2040	3,0-7,3	2000-1600	3В(Б)180	3В(Б)250		376
		АИР132М4	11	2300	3,4-8,0	2550-2000	4В(Б)180	4В(Б)280		403
ВЦП-6,3 ВЦП-6,3К		АИР132М4	11	1625	6,3-10,5	2100-1800	3С(В)224	3С(В)250	C(B)-2500	480
		АИР160S4	15	1810	7,0-11,0	2600-2300	4С(В)224	4С(В)280		531
		АИР160М4	18,5	1810	7,0-13,5	2600-2100	4С(В)224	4С(В)280		546
ВЦП-8 ВЦП-8К		АИР160М4	18,5	1450	8,0-16,0	2600-2200	4С(В)224	4С(В)224	С(В)-3000	703
		АИР180S4	22	1450	8,0-19,0	2600-1950	4С(В)224	Главная О компании Доставка Каталог Новости Контакты © 2016 Гидропривод Адрес: г. Екатеринбург Телефоны: +7 (343) 361-89-99 +7 (343) 271-33-99 +7 922 181-89-99 E-mail: info@99-t.ru Обращаем ваше внимание на то, что вся представленная на сайте информация, касающаяся комплектации, технических характеристик, стоимости товаров и услуг, а также сроков носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса РФ. Для получения подробной информации о ценах и сроках и т.д., пожалуйста, обращайтесь по контактам указанным на сайте. Наша компания оставляет за собой право пересматривать условия и любую информацию, размещенную на настоящем WEB-сервере в любой момент времени и в одностороннем порядке.
