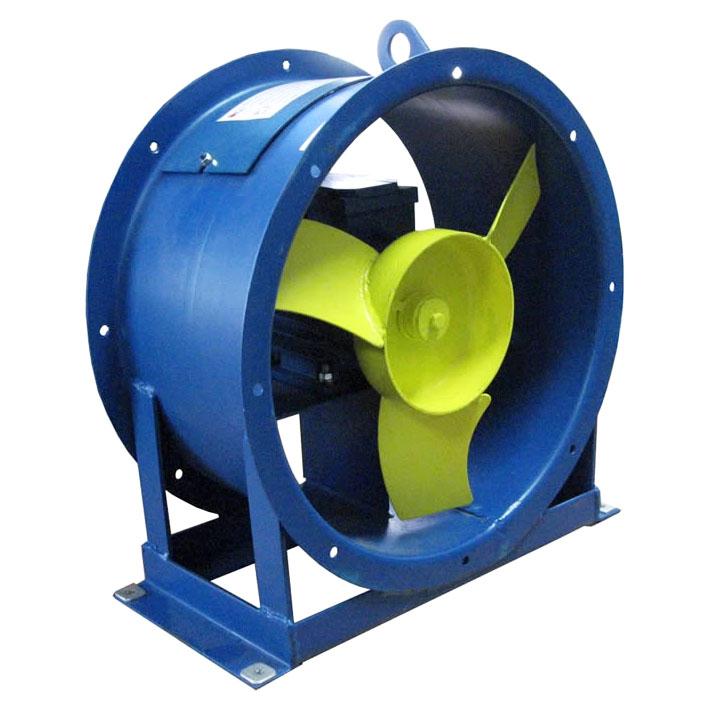

Вентиляторы В-06-300; ВО-06-300; ВОП-12,5 осевые

Вентиляторы осевые серии ВО:

Предназначение

  • Стационарные системы вентиляции и воздушного отопления
  • Производственных, общественных и жилых зданий
  • Для других санитарно-технических и производственных целей

Описание вентилятора

  • Низкого давления
  • Одностороннего всасывания
  • Количество лопаток — 3

Варианты изготовления:

  • ТУ 22-121-006-89

общего назначения из углеродистой стали (С) или (Б)

  • ТУ 22-121-005-89

взрывозащищенные из разнородных металлов (Р или И1)

Использование вентилятора

Вентиляторы осевые эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного и тропического климата первой категории размещения. Вентиляторы могут эксплуатироваться в сейсмически опасных зонах. Температура окружающей среды от минус 40°С до 40°С (45°С для вентиляторов тропического исполнения).

Температура среды, перемещаемой вентиляторами:

ВО-06-300-4С…6,3С; В-06-300-8…12,5 — до 50°С

ВО-06-300-4Р…6,3Р; В-06-300-8И1…12,5И1 — до 40°С

Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 10 мг/м3 и не содержащих липких веществ и волокнистых материалов

Вентиляторы осевые серии ВОП:

Описание вентилятора

  • ТУ 22-121-002-89
  • Низкого давления
  • Одностороннего всасывания
  • Количество лопаток — 3

Предназначение

Для комплектации вентустановок, применяемых для подпора воздуха при пожаре в лифтовых шахтах и на лестничных клетках жилых домов

Использование вентилятора

Вентиляторы эксплуатируются в условиях умеренного (У) климата второй категории размещения по ГОСТ 15150. Температура окружающей среды от минус 40°С до 40°С. Температура среды, перемещаемой вентиляторами до 50°С. Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 10 мг/м3 и не содержащих липких веществ и волокнистых материалов.

Технические характеристики вентиляторов

Вентилятор

Конструктивное исполнение

Относительный диаметр колеса

Двигатель

Вентилятор

Мощность, КВт

ВО-06-300-4С

1

1

АИР56А4

0,12

АИР63А4

0,25

ВО-06-300-5С

1

1

АИР63В4

0,37

АИР71А4

0,55

ВО-06-300-6,3С

1

1

АИР80А4

1,1

АИР80А6

0,75

В-06-300-8Б

1

1

4АМ80А6

0,75

4АМ100S4

3

В-06-300-10Б

1

1

4АМ112МА6

3

В-06-300-12,5Б

1

1

4АМ132S8

4

ВОП-12,5

1

1

4А132М6

7,5

ВО-06-300-4Р

1

1

АИМ63А4

0,25

ВО-06-300-5Р

1

1

АИМ63В4

0,37

АИМ71А4

0,55

ВО-06-300-6,3Р

1

1

АИМ80А6

0,75

АИМ80А4

1,1

В-06-300-8И1

1

1

В80А6

0,75

В100S4

3

В-06-300-10И1

1

1

В100L6

2,2

В-06-300-12,5И1

1

1

В112М8

3



Вентилятор

Частота вращения рабочего колеса, об/мин

Параметры в рабочей зоне

Масса вентилятора, не более, кг

Производительность в номинальном режиме, 103 м3/час

Полное давление, Па (Максимальное статическое давление, Па)

ВО-06-300-4С

1500

2,0-3,2

90-25

13,3

1500

2,0-3,2

90-25

16,1

ВО-06-300-5С

1500

4,8-7,1

128-62

22

1500

4,8-7,1

128-62

24,4

ВО-06-300-6,3С

1500

9,6-15,0

213-110

34

1000

6,4-10,05

96-50

34

В-06-300-8Б

920

13,9-18,3

121-81

67,5

1420

21,4-28,2

296-1293

86

В-06-300-10Б

950

28,0-36,9

207-136

146

В-06-300-12,5Б

720

41,4-54,5

186-122

207

ВОП-12,5

970

41,2-73,1

345,1-155,4

225

ВО-06-300-4Р

1500

2,0-3,2

90-25

24

ВО-06-300-5Р

1500

4,8-7,1

130-62

30

1500

4,8-7,1

130-62

33

ВО-06-300-6,3Р

1000

6,4-10,0

96-50

46

1500

9,6-15,0

215-110

46

В-06-300-8И1

920

14,0-18,3

126-81

84

1420

21,4-28,2

298-180

132

В-06-300-10И1

950

28,0-36,9

222-136

176

В-06-300-12,5И1

720

41,4-54,5

191-122

236



Габаритные размеры вентиляторов, мм:

Марка вентилятора

А

А1

B

D

D1

D2

H

H1

e

L

L1

d

d1

ВО-06-300-4С

360

110

400

400

430

460

515

260

2

150

335

7

15

ВО-06-300-5С

450

150

490

500

530

560

615

310

2,5

190

377

7

15

ВО-06-300-6,3С

550

200

590

630

660

690

745

375

3

250

435

7

15

ВО-06-300-8Б

750

250

820

800

640

864

927

495

2,5

320

445

10

24

ВО-06-300-10Б

900

330

970

1000

1045

1075

1133

595

3

400

539

10

24

ВО-06-300-12,5Б

1100

400

1170

1250

1295

1330

1390

725

4

500

735

10

24

ВОП-12,5
