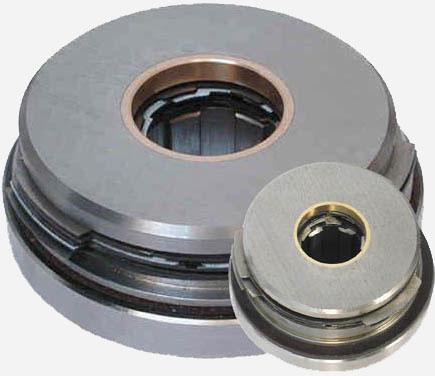

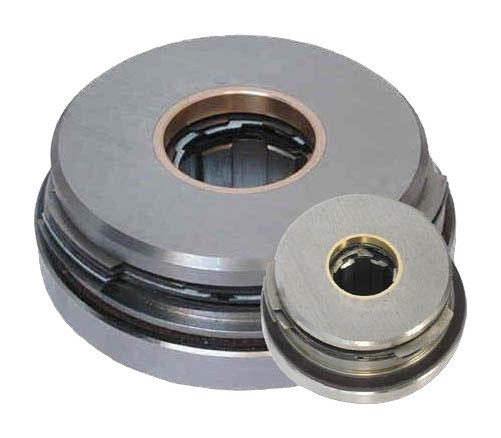

Масляные муфты ЭТМ

Муфты серии ЭТМ (ЕТМ, Э11М, Э1ТМ) относятся к типу муфт с магнитопроводящими дисками.

Полная номенклатура электромагнитных муфт содержит 11 габаритов муфты от 05 до 15-го в четырех конструктивных исполнениях: контактное, бесконтактное, бесконтактное на подшипниках, тормозное, на номинальные моменты от 25 до 1600 Нм.

Муфты электромагнитные ЭТМ с магнитопроводящими дисками предназначенны для дистанционного и автоматического управления приводом металлорежущих станков и других машин. Широкое применение электромагнитные муфты находят в коробках передач в автоматических коробках скоростей механических подач и вспомогательных перемещений, используются как муфта сцепления.

Расшифровка условных обозначений электромагнитной муфты ЭТМ:

ЭТМ ХХХ — YZ

(ЭТМ 104-2А)-пример

Э - электромагнитная, Т - трения, М - муфта

ХХ - первые две цифры, обозначают габарит электромагнитной фрикционной муфты (например ЭТМ-09., ЭТМ-10., ЭТМ-11.,ЭТМ-12.), Х - третья цифра, обозначает конструктивное исполнение муфты:

..2 - муфты электромагнитные ЭТМ с контактным токоподводом (контактная электромагнитная муфта ЭТМ)

..4 - бесконтактные электромагнитные муфты этм

..6 - муфты с вынесенным токоподводом (тормозные электромагнитные муфты ЭТМ)

Y - цифра, обозначающая номер ряда посадочного отверстия муфты этм: 1, 2, 3.

Z - буква, обозначающая исполнение посадочного отверстия электромагнитной муфты под вал: А — отверстие гладкое со шпоночным пазом,  Н — отверстие шлицевое.
