Гидрораспределители WE10 серий 3X, 4X

Контакты:
+7 (343) 271-33-99
e-mail: info@sd-t.ru



Гидрораспределители типа WE являются золотниковыми гидрораспределителями с электромагнитным управлением. Они служат для управления пуском, остановом и направлением объемного потока.

Технические характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T



бар
Пост. ток Перем. ток
315
210
315
160
Максимальный расход л/мин до 120 до 120
Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
Диапазон температур рабочей жидкости ºС -30 … +80
Температура окружающей среды ºС до +50
Диапазон вязкостей жидкости мм²/с 2,8 … 500
Допустимая степень загрязнения жидкости класс 9
по NAS 1638
Время выдерживания в переключенном состоянии длительное
Масса с одним электромагнитом кг 4,7(=), 3,9(~)
Масса с двумя электромагнитами кг 6,3(=), 4,7(~)
Товары
Фото Наименование Цена
Гидрораспределитель 4WE 10 A3X/CG24N9K4 Гидрораспределитель 4WE 10 A3X/CG24N9K4
Гидрораспределитель 4WE 10 B3X/CG24N9K4 Гидрораспределитель 4WE 10 B3X/CG24N9K4
Гидрораспределитель 4WE 10 C3X/CG24N9K4 Гидрораспределитель 4WE 10 C3X/CG24N9K4
Гидрораспределитель 4WE 10 D3X/CG24N9K4 Гидрораспределитель 4WE 10 D3X/CG24N9K4
Гидрораспределитель 4WE 10 D3X/OFCG24N9K4 Гидрораспределитель 4WE 10 D3X/OFCG24N9K4
Гидрораспределитель 4WE 10 Y3X/CG24N9K4 Гидрораспределитель 4WE 10 Y3X/CG24N9K4

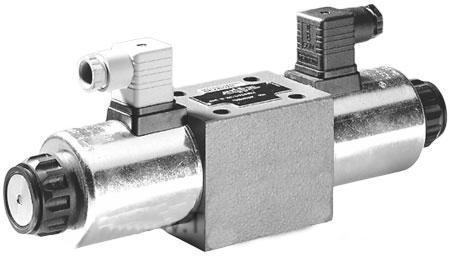

Гидрораспределитель 4WE 10 H3X/CG24N9K4 Гидрораспределитель 4WE 10 H3X/CG24N9K4
Гидрораспределитель 4WE 10 M3X/CG24N9K4 Гидрораспределитель 4WE 10 M3X/CG24N9K4
Гидрораспределитель 4WE 10 J3X/CG24N9K4 Гидрораспределитель 4WE 10 J3X/CG24N9K4
Гидрораспределитель 4WE 10 E3X/CG24N9K4 Гидрораспределитель 4WE 10 E3X/CG24N9K4
Гидрораспределитель 4WE 10 G3X/CG24N9K4 Гидрораспределитель 4WE 10 G3X/CG24N9K4
Гидрораспределитель 4WE 10 A3X/CW110N9K4 Гидрораспределитель 4WE 10 A3X/CW110N9K4
Гидрораспределитель 4WE 10 B3X/CW110N9K4 Гидрораспределитель 4WE 10 B3X/CW110N9K4
Гидрораспределитель 4WE 10 C3X/CW110N9K4 Гидрораспределитель 4WE 10 C3X/CW110N9K4
Гидрораспределитель 4WE 10 D3X/CW110N9K4 Гидрораспределитель 4WE 10 D3X/CW110N9K4
Гидрораспределитель 4WE 10 D3X/OFCW110N9K4 Гидрораспределитель 4WE 10 D3X/OFCW110N9K4
Гидрораспределитель 4WE 10 Y3X/CW110N9K4 Гидрораспределитель 4WE 10 Y3X/CW110N9K4
Гидрораспределитель 4WE 10 H3X/CW110N9K4 Гидрораспределитель 4WE 10 H3X/CW110N9K4
Гидрораспределитель 4WE 10 M3X/CW110N9K4 Гидрораспределитель 4WE 10 M3X/CW110N9K4
Гидрораспределитель 4WE 10 J3X/CW110N9K4 Гидрораспределитель 4WE 10 J3X/CW110N9K4
Гидрораспределитель 4WE 10 E3X/CW110N9K4 Гидрораспределитель 4WE 10 E3X/CW110N9K4
Гидрораспределитель 4WE 10 G3X/CW110N9K4 Гидрораспределитель 4WE 10 G3X/CW110N9K4
Гидрораспределитель 4WE 10 A3X/CW230N9K4 Гидрораспределитель 4WE 10 A3X/CW230N9K4
Гидрораспределитель 4WE 10 B3X/CW230N9K4 Гидрораспределитель 4WE 10 B3X/CW230N9K4
Гидрораспределитель 4WE 10 C3X/CW230N9K4 Гидрораспределитель 4WE 10 C3X/CW230N9K4
Гидрораспределитель 4WE 10 D3X/CW230N9K4 Гидрораспределитель 4WE 10 D3X/CW230N9K4
Гидрораспределитель 4WE 10 D3X/OFCW230N9K4 Гидрораспределитель 4WE 10 D3X/OFCW230N9K4
Гидрораспределитель 4WE 10 Y3X/CW230N9K4 Гидрораспределитель 4WE 10 Y3X/CW230N9K4
Гидрораспределитель 4WE 10 H3X/CW230N9K4 Гидрораспределитель 4WE 10 H3X/CW230N9K4
Гидрораспределитель 4WE 10 M3X/CW230N9K4 Гидрораспределитель 4WE 10 M3X/CW230N9K4
Гидрораспределитель 4WE 10 J3X/CW230N9K4 Гидрораспределитель 4WE 10 J3X/CW230N9K4
Гидрораспределитель 4WE 10 E3X/CW230N9K4 Гидрораспределитель 4WE 10 E3X/CW230N9K4
Гидрораспределитель 4WE 10 G3X/CW230N9K4 Гидрораспределитель 4WE 10 G3X/CW230N9K4

Расшифровка условного обозначения

4WE   10   G   3X/   *   C   G24   N9 K4


Ручное дублирование:
N9 = со скрытым ручным дублированием (стандарт)
N = с ручным дублированием
без обознач. = без ручного дублирования

Наличие электроразъёма:
K4 = без электроразъёма (стандарт)

Напряжение питания:
G24 = постоянный ток 24 В
W230 = переменный ток 230 В 50/60 Гц
W110 = Переменный ток 120 В или 110 В 50/60 Гц

C = Мокрый (переключаемый в масле) магнит со съемной катушкой

Тип возврата золотника:
без обознач. = с пружинным возвратом
O = без пружинного возврата
OF = без пружинного возврата с фиксатором

Серия 3X: раздельное подключение
Серия 4X: общее подключение

Тип золотника (см. гидросхемы ниже):
A
B
C
D
Y
E
F
T
H
J
Q
L
M
P
R
V
W
U
G

Типоразмер (условный проход) 10

Четырёхлинейный гидрораспределитель с работающими в масле электромагнитами постоянного или переменного тока

Принцип действия

Переключаемые электромагнитами золотниковые гидрораспределители 4WE10…3X(4X) управляют пуском, остановкой и направлением движения потока жидкости. Основными элементами распределителя являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).

При отсутствии управляющего сигнала золотник (3) удерживается пружинами (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2). Условием надежного срабатывания магнита является заполнение его полостей маслом.

Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т. При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.
