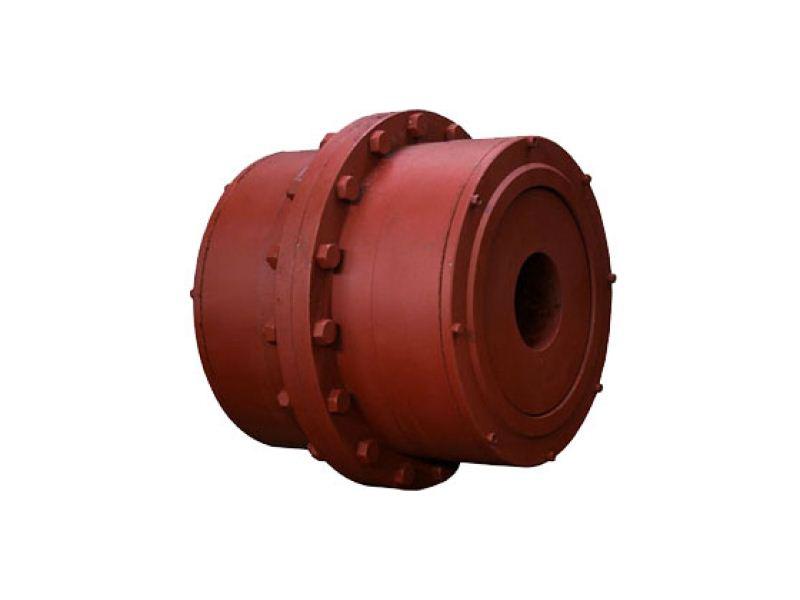

Муфты зубчатые МЗ по ГОСТ
МЗ –муфта зубчатая с разъемной обоймой
Муфта зубчатая типа МЗ состоит из двух зубчатых обойм (2), соединенных между собой прнизонными болтами, и двух зубчатых втулок (3) вставленных в обоймы. На обоймы устанавливаются крышки (4) с манжетами (1). Соединяемые зубчатой муфтой валы запрессовываются в отверстия зубчатых втулок, а зубья втулок входят в зацепление с зубьями обойм. Форма зуба втулок делает возможным их незначительное смещение в любых направлениях.
Характеристики муфт зубчатых МЗ по ГОСТ 50895-69
|
Обозначение |
Д, мм |
d, мм |
В, мм |
Крутящий момент, кгм |
Частота вращения, об.мин |
Масса |
|
МЗ-1-Н20 |
170 |
20 |
115 |
71 |
11,8 |
11,8 |
|
МЗ-2-Н30 |
185 |
30 |
145 |
140 |
16,1 |
16,1 |
|
МЗ-3-Н40 |
220 |
40 |
170 |
315 |
29,3 |
29,3 |
|
МЗ-4-Н45 |
250 |
45 |
215 |
560 |
50,5 |
50,5 |
|
МЗ-5-Н50 |
290 |
50 |
235 |
800 |
61,0 |
61 |
|
МЗ-6-Н60 |
320 |
60 |
255 |
1180 |
81,0 |
81 |
|
МЗ-7-Н65 |
350 |
65 |
285 |
1900 |
109 |
109 |
|
МЗ-8-Н80 |
380 |
80 |
325 |
2360 |
146 |
146 |
|
МЗ-9-Н90 |
430 |
90 |
335 |
3000 |
176 |
176 |
|
МЗ-10-Н110 |
490 |
110 |
365 |
5000 |
264 |
264 |
|
М3-11-Н120 |
545 |
120 |
405 |
7100 |
376 |
376 |
|
М3-12-Н140 |
590 |
140 |
487 |
