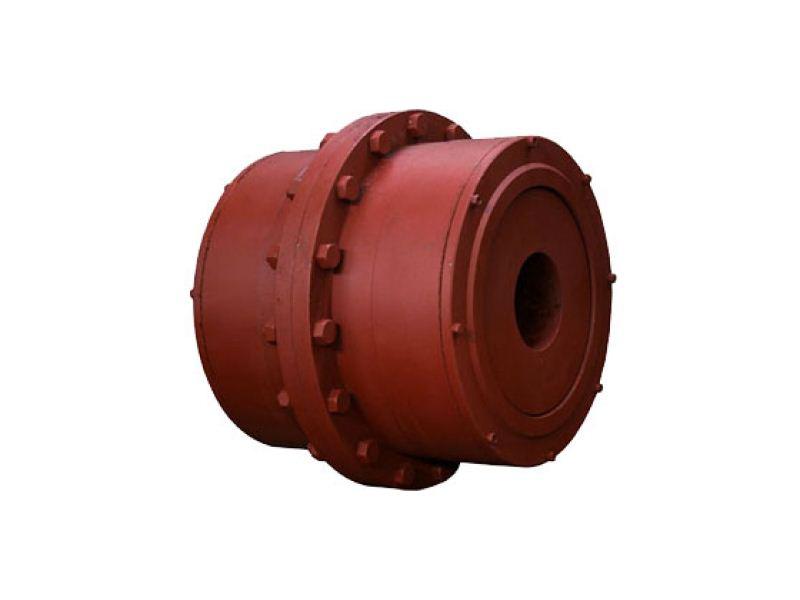

Муфты зубчатые МЗП по ГОСТ

Зубчатая муфта МЗП – аббревиатура расшифровывается как муфта зубчатая с промежуточным валом. Промежуточный вал необходим для соединения валов расположенных на удаленном расстоянии.

На любом производстве очень часто используются муфты зубчатые МЗП, которые нужны для того, чтобы соединить соосные горизонтальные валы, при использовании промежуточного вала.

Муфты зубчатые МЗП отличаются от муфт МЗ тем, что в них используются фланцевые полумуфты, не зубчатая обойма и втулка. Во фланцевую полумуфту запрессовываются валы, которые соединяются при помощи зубчатой муфты.

Высокая нагрузочная способность таких муфт позволяет использовать их в большом диапазоне скоростей и моментов. Неприхотливость в использовании муфт МЗП позволяет пользоваться ими на постоянной основе.

Муфты зубчатые МЗП являются элементами соединения в системах передач вращающего момента, включающих промежуточный вал, встроенный между приводом и работающим от него исполнительным механизмом.

Особенности устройства муфты зубчатой МЗП

Кардинальным отличием устройства муфт МЗП является использование фланцевой полумуфты с запрессованным в нее валом вместо полумуфты, состоящей из зубчатой обоймы и втулки, как это традиционно выполнено в муфтах МЗ. Для того чтобы установить в систему передач промежуточный вал необходимо использовать две муфты зубчатые МЗП.

Благодаря своей подвижной конструкции они могут в некоторой степени компенсировать угловые и радиальные смещения, а также нарушения соосности стыкуемых с их помощью валов. Это позволяет применять их в промышленном оборудовании и технике разнообразного назначения.

Крепление деталей изделия производится посредством болтов, которые позволяют при необходимости осуществлять демонтаж и упрощают замену деталей.

Область применения

Муфты зубчатые МЗП могут использоваться в системах передач вращающего момента от привода к исполнительному механизму. Нагрузки при этом могут варьироваться от 1000 до 63000Н*м, а специальные изделия могут выдерживать до 250000Н*м.

Своеобразная конструкция зубьев и пазов для них позволяет без последствий изменять углы отклонений осей в системе, что придает ей некоторую гибкость, обеспечивающую более широкую сферу применения передаточных устройств.

Применение таких изделий позволяет без усилий и больших дополнительных затрат разносить в пространстве источник крутящего момента и устройство, которое функционирует от него. При этом нет необходимости идеального совмещения продольных осей валов, используемых в системе.

Преимущества использования

Муфты зубчатые МЗП характеризуются тем, что:

  • Могут выдерживать значительные нагрузки,
  • Обладают компенсирующими свойствами,
  • Отличаются компактными размерами,
  • Имеют простую технологию изготовления.

Все изделия стандартизированы согласно ГОСТам и могут быть выполнены в различных типоразмерах. Кроме того, возможно изготовление нестандартной продукции в соответствии с ТЗ заказчика по его проектной документации.

При производстве зубчатых муфт их втулки растачиваются под стандартный диаметр, однако при необходимости этот показатель может быть изменен по требованию клиента.

Характеристики муфт МЗП

муфты

Крутящий

момент,

кг*м

Число

оборотов

в мин

Маховый

момент,

кг* м2

d

не

более

d3

не

более

D



D1



D2



D3



L



l



c



d1



d2



Масса,

кг

МЗП-1

71

6300

0,24

40

60

170

110

55

95

118

55

2,5

М12

М6

20,5

МЗП-2

140

5000

0,47

50

70

185

125

70

110

148

70

2,5

М12

М6

31

МЗП-3

315

4000

0,87

60

90

220

150

90

145

180

85

2,5

М16

М6

51

МЗП-4

560

3350

1,8

75

100

250

175

110

170

220

105

2,5

М16

М6

76

МЗП-5

800

2800

3,5

90

120

290

200

130

190

246

115

5

М20

М6

115

МЗП-6

1180

2500

6

105

130

320

230

140

210

264

125

5

М22

М6

170

МЗП-7

1900

2120

10

120

150

350

260

170

240

294

140

5

М24

М6

218

МЗП-8

2360

1900

16,5

140

170

380

290

190

270

334

160

5

М24

М6

337

МЗП-9

3000

1700

20,5

160

190

430

330

210

280

344

165

5

М27

М6

355

МЗП-10

5000

1400

40

180

210

490

390

260

320

374

180

5

М27

М8

505

МЗП-11

7100

1250

75

220

250

545

445

300

380

414

200

5

М27

М8

750

МЗП-12

10000

1120

100

250

280

590

490

340

420

494

240

5

М27

М8

1050

МЗП-13

15000

1000

230

280

300

680

555

380

480

537

260

7,5

М30

М8

1500

МЗП-14

20000

900

340

320

340

730

610

420

520

576

280

7,5

М36

М10

1850

МЗП-15

25000

800

500

360

380

780

660

480

560

656

320

7,5

М36

М10

2400

МЗП-16

37500

710

960

400

420

900

755

530

650

718

350

10

М42

М10

3500

МЗП-17

56000

630

1800

450

480

1000

855

630

750

812

400

10

М42

М10

4800

МЗП-18

75000

560

2600

500

530

1100

950

710

820

912

450

10

М42

М10

6600

МЗП-19

100000

500

4550

560

600

1250

1050

800

920

987

485

15

М48

М10

9400
