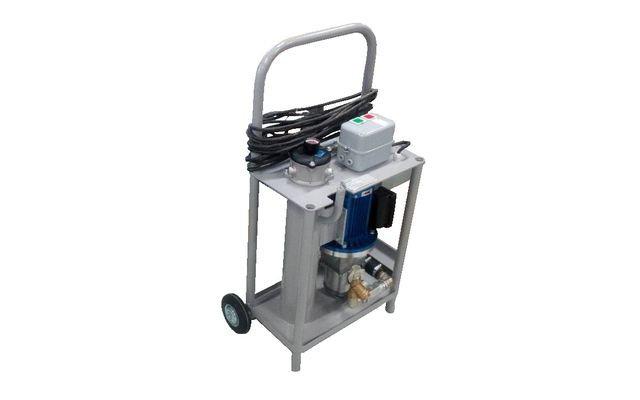

ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров)

ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров) заливает масло в гидросистему уже отфильтрованным: шланг к бочке, шланг к баку, включение — и масло идёт через фильтрующий элемент. Параметры записи: 220 В, расход до 30 л/мин, тонкость 3 мкм. К гидросистеме станцию подключают лишь на время очистки масла, а в рабочем контуре фильтрацию ведут штатные фильтры.

Что значит ступень А03

Код А03 означает тонкость 3 мкм. В ряду станций ЗФСТ-30 пять ступеней — 3, 6, 10, 16 и 25 мкм; 3 мкм — 1-я по счёту от самой тонкой. Следующая ступень грубее в 2 раза (6 ÷ 3 ≈ 2). Тоньше ступени в ряду нет.

Чистоту масла проверяют счётчиком частиц и записывают тремя числами ISO 4406 (частицы от 4, 6 и 14 мкм(c) в миллилитре); единица в числе — это приблизительно вдвое больше частиц. Что получится на выходе станции, задают исходное загрязнение, число проходов и состояние элемента, а тонкость 3 мкм — лишь одна из составляющих.

Свежее масло из тары не непременно чистое: по справочным материалам производителей фильтровальных тележек типичная чистота поставляемых масел — порядка ISO 22/21/18, поэтому новое масло рекомендуют фильтровать при переливании из тары в бак. Именно такую задачу решает станция.

Параметры станции: ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров)

Строки про давление нет в самой карточке: 60 бар — сведение изготовителя о серии. Электрическая мощность, ток, масса и допустимая вязкость масла нигде не приведены, поэтому мы их не вписываем.

Как читается код ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров)

Разберём обозначение по частям.

• ЗФСТ — станция для заправки и фильтрации: переливает гидравлическое масло из одной ёмкости в другую и по пути фильтрует его.
• 30 — обозначение серии; у всех станций серии в карточках изготовителя назван расход до 30 л/мин.
• А03 — тонкость фильтрации 3 мкм (соответствие кода и тонкости сопоставлена по карточкам изготовителя).
• В220 — номинальное напряжение питания 220 В.
• К10 — смысл этой части производитель не поясняет, и толковать его мы не будем.
• М — буквенное окончание без расшифровки; что именно оно меняет в станции, сверим по паспорту.
• (всасывающий шланг 5 метров, сливной шланг 10 метров) — комплектация, записанная в названии: длины рукавов.

Расшифровку К10 и окончаний кода открытые данные не содержат, поэтому мы не называем их «климатическим исполнением», «модернизацией» или чем-то подобным: пока производитель не объяснил смысл, такие догадки были бы выдумкой.

Время, проходы и рукава для «ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров)»

Примеры по расходу до 30 л/мин: 1000 л заполняются приблизительно за 33,3 мин, 160 л — за 5,3 мин, 315 л — за 10,5 мин (деление на 30). Цифры условные и нижние: густое масло и длинные рукава увеличат время.

Часовой поток станции — 1800 л (30 × 60). На баке 1000 л масло оборачивается 1,8 раза за час. По практическому правилу автономной фильтрации бак считается очищенным после прохода семи объёмов: 160 × 7 = 1120 л, при 30 л/мин — 37,3 мин, то есть 0,6 ч. Итоговое время зависит от исходной чистоты масла и состояния элемента.

Для линии на 30 л/мин внутренний диаметр рукава по формуле d = √(4·Q ÷ (π·v)) должен быть не меньше 23 мм при 1,2 м/с и 35,7 мм при 0,5 м/с. Рукав 16 мм даёт около 2,5 м/с, а в каждом метре остаётся около 0,2 л масла.

Комплектация «ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров)» включает рукава 5 и 10 м, вместе 15 м. При условном внутреннем диаметре 19 мм это порядка 4,3 л масла (π × 19² ÷ 4 ÷ 1000 × 15), а заполнение занимает около 9 с при 30 л/мин.

Расходный элемент и комплект

Расходная часть станции — фильтрующие элементы ЭФ. На ступень 3 мкм в каталоге есть ЭФ-03 и ЭФ-03М; соответствие конкретной станции и буквы М подтверждается по паспорту, поэтому при заказе присылайте обозначение, нанесённое на снятом элементе.

Комплектация рукавов и соединений записана в названии позиции; если нужна иная длина или резьба, укажите это в заявке отдельной позицией.

Соседние исполнения и замена

Что рядом по каталогу: на 380 В при том же коде — ЗФСТ-30А03В380К10М; другая ступень очистки: ЗФСТ-30А06В220К10М и ЗФСТ-30А10В220К10М; другие окончания кода: ЗФСТ-30А03В220К10БПУ2, ЗФСТ-30А03В220К10ПБУ2 и ЗФСТ-30А03В220К10. Менять станцию на соседнюю можно, только когда совпали напряжение сети и нужная тонкость.

Вся серия собрана в разделе Станции ЗФСТ-30А03 (16 позиций), общий раздел — Станции ЗФСТ-30 всех исполнений.

Чего не делать со станцией

Пределы станции: давление серии — до 60 бар, расход — до 30 л/мин, питание — 220 В. Включать её в сеть 380 В нельзя; под такую сеть подойдёт другое исполнение — см. соседние позиции.

Постоянную фильтрацию в контуре станция не берёт на себя — это работа штатных фильтров системы. Станция нужна для заправки, перекачки и очистки масла вне рабочего режима.

Смысл К10 и окончания М не раскрыт изготовителем в доступных нам данных, поэтому важные для проекта детали подтверждайте по паспорту.

Монтаж и обслуживание

Перед подключением сверьте напряжение сети с кодом (220 В); подключение кабеля, защиту двигателя и порядок пуска определяет паспорт станции.

Заглушки на рукавах снимают в последний момент: пыль в шланге попадёт в бак. Элемент меняют по паспорту, ставят ту же ступень (3 мкм) и сверяют обозначение.

Что чаще всего спрашивают

Подойдёт ли «ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров)» для сети 380 В?

Не подойдёт: питание зафиксировано как 220 В. Исполнение под 380 В — отдельная позиция (ЗФСТ-30А03В380К10М).

Какой часовой поток у «ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров)»?

До 1800 л в час (30 л/мин × 60 мин); бак 1000 л за час проходит через станцию около 1,8 раза.

Какой элемент ставить в «ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров)»?

Подходят элементы ЭФ той же тонкости (3 мкм): ЭФ-03 и ЭФ-03М; точный код сверяйте по старому элементу.

Для заказа укажите полное обозначение «ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров)», сколько штук нужно и какая сеть на объекте; отдельно укажите, нужны ли рукава нужной длины и быстроразъёмные соединения. Цена и сроки — по запросу; везём по России и в страны СНГ.
