ЗФСТ-30А03В220К10ПБУ2

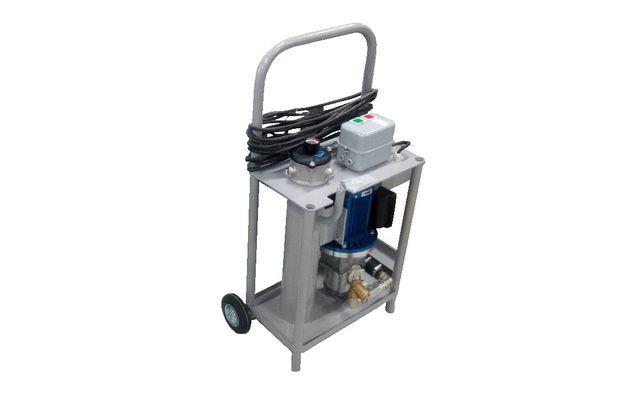

Станция ЗФСТ-30А03В220К10ПБУ2 от ТЕХПРОМ заливает и перекачивает гидравлическое масло, пропуская его через фильтр: тонкость фильтрации 3 мкм, питание 220 В. Работа станции сводится к двум действиям сразу — подать масло и очистить его; отдельно фильтровать то, что уже в баке, придётся другим способом. Коротко о параметрах: 220 В, давление до 60 бар, расход до 30 л/мин, тонкость фильтрации 3 мкм.

Что задаёт код А03 в станции

Код А03 в обозначении — это тонкость фильтрации 3 мкм. В ряду А03, А06, А10, А16, А25 это ступень номер 1 из пяти: самая тонкая. Для масштаба: самая грубая ступень ряда станций ЗФСТ-30 — 25 мкм, и ступень 3 мкм тоньше её в 8,3 раза (25 ÷ 3 ≈ 8,3).

Чистоту принято измерять по ISO 4406: три числа через косую черту соответствуют счёту частиц от 4, 6 и 14 мкм(c) в миллилитре, и каждое следующее значение шкалы вдвое больше предыдущего. Как правило, тонкая ступень стоит дороже в обслуживании: элемент забивается раньше, а перепад на нём растёт быстрее, чем на грубом, так что для 3 мкм нужен запас элементов. Бочка не гарантирует чистоты: по справочным данным производителей фильтровальных тележек, типичный уровень поставляемого масла — порядка ISO 22/21/18, и перед заливкой в бак его стоит очищать.

Характеристики: ЗФСТ-30А03В220К10ПБУ2

Параметры станции, которые можно назвать без оговорок, сведены ниже:

Для проектирования питания и размещения таблицы мало: мощность двигателя, ток, массу и габариты в карточке не приводят, их придётся запрашивать у изготовителя.

Как читается код станции

Разберём ЗФСТ-30А03В220К10ПБУ2 слева направо: часть обозначений подтверждена карточками, часть расшифровки у изготовителя нет.

• ЗФСТ — заправочно-фильтрующая станция.
• 30 называет серию, и в карточках она всегда идёт с расходом до 30 л/мин.
• А03 задаёт тонкость 3 мкм.
• В220 — электрическое питание на 220 В (номинал).
• К10 — значение в открытых данных не приведено, поэтому толкования нет; детали — по паспорту или заявке.
• ПБУ2 — без расшифровки; в заказе ставьте его в полном виде, а смысл подтверждайте у поставщика.

Если важна расшифровка К10 и окончания, запросите её у изготовителя — открытых данных пока нет.

Расчёт: сколько времени займёт заправка и перекачка

Для ЗФСТ-30А03В220К10ПБУ2 расчёт строится от расхода до 30 л/мин: V ÷ 30 даёт минуты чистой подачи. Цифры ниже — оценка снизу, а не обещание.

Ёмкость 50 л перекачивается минимум за 1,7 мин (50 л ÷ 30 л/мин ≈ 1,7). Объём 160 л — это около 5,3 мин работы станции: 160 ÷ 30 ≈ 5,3. Если объём 250 л, время не меньше 8,3 мин: 250 ÷ 30 ≈ 8,3.

Сколько раз за час станция прогонит бак 160 л: 30 × 60 = 1800 л, поделить на 160 — получится 11,2 раза. Эмпирическое правило автономной фильтрации — около семи оборотов объёма бака. Для 250 л получается 250 × 7 = 1750 л, а при 30 л/мин это 58,3 мин, или примерно 1 ч.

Рукава и БРС в код не входят; если подбираете рукава сами, помните: на 30 л/мин при скорости масла 1,2 м/с нужен внутренний диаметр не меньше 23 мм, при 0,8 м/с — 28,2 мм (d = √(4·Q ÷ (π·v))). Арифметика не заменяет контроль: после обработки возьмите пробу и определите класс чистоты, а время работы корректируйте по результату.

Расходный элемент и комплект

Расходник под код А03 — элемент фильтрации ЭФ-03 (или ЭФ-03М, если именно такое обозначение указано в паспорте); тонкость обоих — 3 мкм. Для подключения к бакам понадобятся рукава и соединения; в коде станции они не упомянуты, запрос на комплект делается отдельно.

Соседние исполнения и замена

Ближайшие к ЗФСТ-30А03В220К10ПБУ2 позиции ряда: ЗФСТ-30А03В380К10 (питание 380 В, без окончания), ЗФСТ-30А03В220К10ППУ2 (окончание ППУ2), ЗФСТ-30А03В220К10М(всасывающий шланг 5 метров, сливной шланг 10 метров) (окончание М, с рукавами 5 и 10 м) и ЗФСТ-30А03В220К10М БРС G1/2 (окончание М, с БРС G1/2).

Для сети 380 В ищите вариант ЗФСТ-30А03В380К10ПБУ2: код тот же, меняется только напряжение. Дальше в этом направлении ступеней нет; соседний раздел по тонкости — ЗФСТ-30А06В220К10ПБУ2.

Раздел серии — Станции ЗФСТ-30А03; общий список станций — Станции ЗФСТ-30 всех исполнений.

Ограничения применения

Предел по давлению — 60 бар. Это инструмент для заправки и перекачки, а не источник давления для привода. Код В220 в ЗФСТ-30А03В220К10ПБУ2 задаёт сеть 220 В. Сверьте напряжение на объекте с кодом до подключения, а не после.

Расход ограничен 30 л/мин сверху; фактическое значение на объекте нужно проверять замером, а не брать из каталога. Станция не заменяет фильтры самой гидросистемы: она очищает масло при заправке и перекачке, но постоянную фильтрацию в рабочем контуре выполняют штатные фильтры системы. Расшифровки К10 нет, поэтому две позиции с разными окончаниями нельзя считать равнозначными, пока это не подтвердит паспорт.

Монтаж и обслуживание

Подключение ЗФСТ-30А03В220К10ПБУ2 начинается с проверки сети: нужен номинал 220 В. Остальное — сечение кабеля, защита, заземление — определяется паспортом. Рукава и соединения перед подключением держите закрытыми заглушками: пыль, попавшая в бочку или рукав, сводит на нет работу фильтра. Сроки замены элемента в открытых данных не приведены, поэтому ориентируйтесь на снижение расхода и на паспорт; тонкость нового элемента — 3 мкм.
