ЗФСТ-30А…В380К10ППУ2

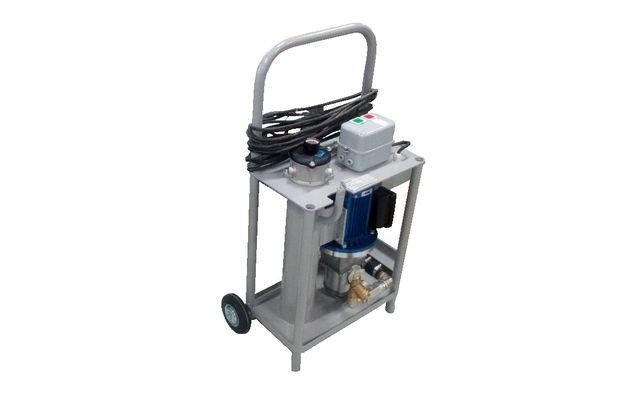

ЗФСТ-30А…В380К10ППУ2 заливает масло в гидросистему уже отфильтрованным: шланг к бочке, шланг к баку, включение — и масло идёт через фильтрующий элемент. Параметры записи: 380 В, расход до 30 л/мин. Станция не входит в состав гидросистемы: её подключают на время заправки, перекачки или очистки масла и отключают после работы.

Что значит запись «А…»

В «ЗФСТ-30А…В380К10ППУ2» вместо тонкости стоит многоточие после А: это шаблонная запись исполнения, а не конкретная станция. Ряд ступеней серии — 3, 6, 10, 16 и 25 мкм; перепад между крайними ступенями 25 ÷ 3 ≈ 8,3 раза.

Чистоту масла записывают тремя числами по ISO 4406 (частицы от 4, 6 и 14 мкм(c) в миллилитре), шаг на единицу — приблизительно вдвое больше частиц. Ступень станции выбирают по требованию гидросистемы к чистоте, а не наоборот.

Свежее масло часто грязнее, чем нужно системе: справочно его типичная чистота порядка ISO 22/21/18, поэтому при заправке масло пропускают через фильтр станции.

Параметры станции: ЗФСТ-30А…В380К10ППУ2

Давление до 60 бар относится к серии по сведениям изготовителя, в самой карточке такой строки нет. Электрическую мощность, ток, массу, объём бака и допустимую вязкость масла в открытых данных найти не удалось, поэтому эти значения подтверждаются по паспорту.

Что зашифровано в названии ЗФСТ-30А…В380К10ППУ2

Код читается слева направо.

• ЗФСТ — заправочно-фильтрующая станция: переливает гидравлическое масло из одной ёмкости в другую и одновременно фильтрует его.
• 30 — обозначение серии; у всех станций серии в карточках изготовителя указан расход до 30 л/мин.
• А… — тонкость фильтрации в этой записи не названа: «А…» означает, что ступень (3, 6, 10, 16 или 25 мкм) задаётся при заказе.
• В380 — станция рассчитана на сети 380 В.
• К10 — смысл этого элемента производитель не поясняет, и толковать его мы не будем.
• ППУ2 — суффикс без расшифровки; что именно оно меняет в станции, сверим по паспорту.

Что означают К10 и окончания кода, в публичных источниках не сказано; мы не выдаём догадки за факты и не толкуем их как климатическое исполнение или обновление модели.

Время, проходы и рукава для «ЗФСТ-30А…В380К10ППУ2»

Примеры по расходу до 30 л/мин: 400 л заполняются примерно за 13,3 мин, 800 л — за 26,7 мин, 100 л — за 3,3 мин (деление на 30). Цифры условные и нижние: густое масло и длинные рукава увеличат время.

За час станция прокачивает 30 × 60 = 1800 л. Бак на 400 л при таком потоке проходит через фильтр 4,5 раза в час (1800 ÷ 400). Если очищать масло в самом баке, ориентир по справочным материалам — пропустить через фильтр семь его объёмов: для 800 л это 800 × 7 = 5600 л, то есть 186,7 мин (≈ 3,1 ч) при 30 л/мин.

Рукава в код станции, как правило, не входят — их подбирают отдельно. Скорость масла в рукаве внутренним диаметром 32 мм при 30 л/мин получается около 0,6 м/с — в пределах рекомендуемых 0,5–1,2 м/с. Объём масла, остающийся в метре такого рукава, — около 0,8 л.

Что заказать вместе со станцией

Для этой записи ступень не названа, поэтому и элемент подбирают после выбора тонкости: ряд элементов ЭФ описан в разделе Элементы фильтрации для станций ЗФСТ; обозначение ЭФ-NN указывает тонкость NN мкм.

Кроме элемента нужны рукава и соединения, если их нет в названии позиции: называйте длину и тип соединений при заказе.

Соседние исполнения и замена

Что рядом по каталогу: на 220 В при том же коде — ЗФСТ-30А…В220К10ППУ2; другая ступень очистки: ЗФСТ-30А03В380К10ППУ2 и ЗФСТ-30А06В380К10ППУ2; другие окончания кода: ЗФСТ-30А…В380К10. Менять станцию на соседнюю можно, лишь когда совпали напряжение сети и нужная тонкость.

«ЗФСТ-30А…В380К10ППУ2» входит в раздел Станции ЗФСТ-30 — исполнения по питанию и чехол (6 позиций); шире — Станции ЗФСТ-30 всех исполнений.

Подбор и ограничения

Пределы станции: давление серии — до 60 бар, расход — до 30 л/мин, питание — 380 В. Включать её в сеть 220 В нельзя; под такую сеть подойдёт другое исполнение — см. соседние позиции.

Станция очищает масло при заправке и перекачке, но не заменяет штатные фильтры гидросистемы: постоянная фильтрация в рабочем контуре остаётся за ними.

Смысл К10 и окончания ППУ2 не раскрыт изготовителем в доступных нам данных, поэтому важные для проекта детали подтверждайте по паспорту.

Монтаж и обслуживание

Перед подключением сверьте напряжение сети с кодом (380 В); подключение кабеля, защиту двигателя и порядок пуска определяет паспорт станции.

Рукава перед подключением держите закрытыми заглушками: пыль, попавшая в бочку или рукав, сводит работу фильтра на нет. Элемент меняют по паспорту; при замене нужна та же тонкость, а обозначение сверяют с тем, что стоял.
