ЗФСТ-30А…В380К10

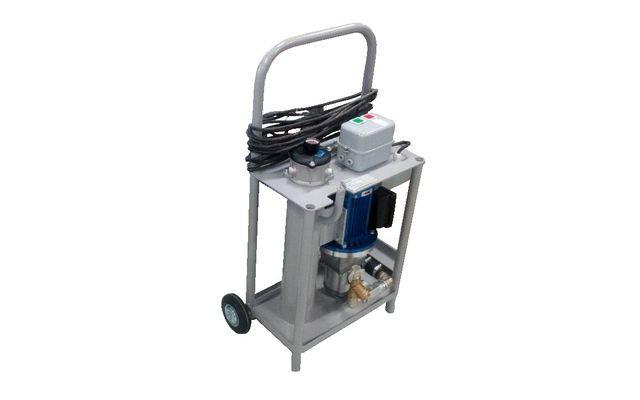

ЗФСТ-30А…В380К10 относится к серии ЗФСТ-30 изготовителя ТЕХПРОМ: питание 380 В, очистка до 3, 6, 10, 16 или 25 мкм на выбор. Это инструмент обслуживающего персонала: подключил рукава к бочке и к баку, включил, дождался нужного объёма — масло приходит в систему уже через фильтр. Три числа определяют выбор: до 60 бар, до 30 л/мин и 380 В питания; четвёртый параметр — тонкость фильтрации выбирается при заказе (3, 6, 10, 16 или 25 мкм) — зашит в код.

Ряд тонкостей А03…А25 и выбор ступени

Код станции оставляет тонкость открытой: вместо двух цифр после А стоит многоточие. Допустимые значения известны — А03, А06, А10, А16, А25. Шаги между ступенями неравномерны: 6 ÷ 3 = 2, 10 ÷ 6 ≈ 1,7, 16 ÷ 10 = 1,6, 25 ÷ 16 ≈ 1,6. Самая грубая ступень в 25 ÷ 3 ≈ 8,3 раза грубее самой тонкой.

Измерять результат фильтрации нужно счётчиком частиц: по ISO 4406 это три числа для размеров 4, 6 и 14 мкм(c), причём разница в одну единицу означает двукратную разницу в числе частиц. Универсальной ступени нет: тонкая дольше заправляет и быстрее расходует элементы, грубая работает свободнее, но допускает больше частиц в масле. Принято считать, что новое масло уже чистое, но справочные материалы по фильтрации оценивают типичный уровень поставляемого масла около ISO 22/21/18, так что фильтрация при заливке обоснована.

Характеристики: ЗФСТ-30А…В380К10

Сводка параметров, подтверждённых карточкой изготовителя ТЕХПРОМ:

Чего в карточке нет: мощности электродвигателя, тока, массы, объёма и вязкости масла. Эти данные уточняются по паспорту, мы их не домысливаем.

Как читается код станции

Читаем ЗФСТ-30А…В380К10 по частям; там, где изготовитель молчит, так и написано — без догадок.

• ЗФСТ — заправочно-фильтрующая станция.
• -30 — обозначение серии; расход серии — до 30 л/мин.
• А… — незаполненная тонкость; варианты — А03, А06, А10, А16, А25.
• В380 означает напряжение питания 380 В.
• К10 — часть кода без объяснения от изготовителя; для заказа достаточно сохранить её в обозначении.
• Суффикса после К10 нет; это самая короткая запись кода в своём ряду.

Для заказа достаточно полного кода без сокращений; значение неизвестных частей подтверждается паспортом станции.

Расчёт: сколько времени займёт заправка и перекачка

Возьмём три типичных объёма и пересчитаем их на расход ЗФСТ-30А…В380К10. Расход серии «до 30 л/мин» — потолок, поэтому результат — минимально возможное время.

При 1600 л в баке ждать придётся не меньше 53,3 мин (расчёт: 1600 ÷ 30 ≈ 53,3). Ёмкость 100 л перекачивается минимум за 3,3 мин (100 л ÷ 30 л/мин ≈ 3,3). Для бака 630 л получаем 630 ÷ 30 = 21 мин чистой подачи.

За час при 30 л/мин через станцию проходит 30 × 60 = 1800 л; для бака 100 л это значит, что масло обернётся 18 раз в час (1800 ÷ 100). Для очистки масла уже в баке ориентир такой: пропустить через фильтр около семи его объёмов. Бак 630 л даёт 630 × 7 = 4410 л, станция справится за 147 мин (около 2,5 ч).

Рукава и БРС в код не входят; если подбираете рукава сами, помните: на 30 л/мин при скорости масла 1,2 м/с нужен внутренний диаметр не меньше 23 мм, при 0,8 м/с — 28,2 мм (d = √(4·Q ÷ (π·v))). Правило семи оборотов — ориентир. Реальное число проходов зависит от исходной чистоты и тонкости элемента; контрольный замер по ISO 4406 решает, хватит ли времени.

Расходный элемент и комплект

После выбора тонкости ищите элемент с таким же числом: ЭФ-03 — 3 мкм, ЭФ-06 — 6 мкм, ЭФ-10 — 10 мкм, ЭФ-16 — 16 мкм, ЭФ-25 — 25 мкм. Примеры: ЭФ-03, ЭФ-10, ЭФ-25; полный ряд — Элементы фильтрации для станций ЗФСТ. Комплектация рукавами и БРС в эту позицию не записана; то, что нужно докупить, уточняйте по заявке.

Соседние исполнения и замена

Сравните ЗФСТ-30А…В380К10 с соседями по ряду: вариант «ППУ2» (окончание ППУ2), Чехол для агрегата гидравлического по опросному листу 41.20356 ОПР (соседняя позиция ряда), ЗФСТ-30А…В220К10ППУ2 (питание 220 В, окончание ППУ2) и ЗФСТ-30А…В220К10М (питание 220 В, окончание М).

Для сети 220 В ищите вариант ЗФСТ-30А…В220К10: код тот же, меняется только напряжение. Когда ступень определена, смотрите готовые исполнения: Станции ЗФСТ-30А03, Станции ЗФСТ-30А06, Станции ЗФСТ-30А10, Станции ЗФСТ-30А16, А25.

Раздел серии — Станции ЗФСТ-30 — исполнения по питанию и чехол; общий список станций — Станции ЗФСТ-30 всех исполнений.

Ограничения применения

Рабочее давление ограничено 60 барами: станция заправляет и перекачивает масло, но не заменяет насос и не рассчитана на линии высокого давления. Питание ЗФСТ-30А…В380К10 строго 380 В: исполнение на другое напряжение — другая позиция каталога, и подменять их не стоит.

Паспортные 30 л/мин достигаются не всегда; в расчётах закладывайте запас по времени, особенно на холодном масле. Станция не заменяет фильтры самой гидросистемы: она очищает масло при заправке и перекачке, но постоянную фильтрацию в рабочем контуре выполняют штатные фильтры системы. Значения К10 и окончания в открытых данных нет; не опирайтесь на догадки и не сравнивайте исполнения по предположениям.

Монтаж и обслуживание

Перед вводом ЗФСТ-30А…В380К10 в работу сверьте напряжение сети с кодом (В380); подробные указания по пуску есть только в паспорте станции. Не оставляйте рукава открытыми после работы: на концы нужны заглушки, чтобы не затягивать грязь в следующий проход. Обслуживание сводится к своевременной замене элемента и чистоте рукавов; интервал замены в карточке не указан, а тонкость нового элемента должна соответствовать коду (3, 6, 10, 16 или 25 мкм).
