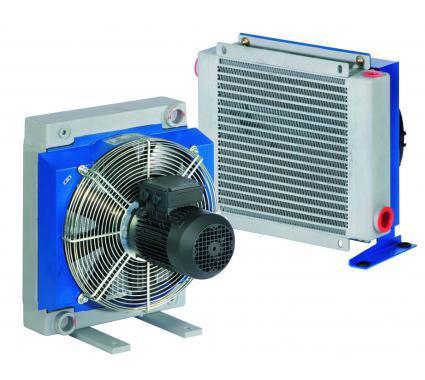

Теплообменник A063900400B01 (тип НРАХ 12 230/400V B14 ATEX)

Теплообменник A063900400B01 — взрывозащищённый воздушно-масляный теплообменник HPEx для зон 1 и 2. По данным карточки: исполнение уточняется по коду. HPEx — исполнение для взрывоопасных зон: двигатель 400B (AC 230-400 В 50 Гц / 265-460 В 60 Гц), поток воздуха всасывающий; термостат поставляется отдельно.

Как работает серия HPEx

Серия HPEx сделана для взрывоопасных газовых сред по директиве ATEX 2014/34/EU, маркировка II 2G Ex h IIC T4 Gb, группа II, категория 2G, для зон 1 и 2. Радиатор рассчитан на рабочее давление до 20 бар, испытательное — 35 бар, температуру до 120 °C; воздух продувает вентилятор с электро- или гидромотором.

Характеристики: Теплообменник A063900400B01

Код по частям

Прочитаем теплообменник A063900400B01 по составным частям. Структура артикула по каталогу: сначала модель из четырёх знаков, потом двигатель вентилятора (два знака), термостат (один знак) и направление воздуха (01 — всасывающий, 02 — нагнетающий поток).

Расчёт теплоотвода и охлаждения масла

Поток воздуха для теплообменник A063900400B01 в каталоге не указан, поэтому тепловую оценку по воздуху для этой позиции не даём: расход воздуха и кривую мощности сообщим по заявке. Метод каталога прежний: мощность к отводу делят на разность температуры масла на входе и температуры воздуха и сравнивают с кривой модели.

Электрическая часть

Данные вентилятора: B14 230/400 В 50 Гц — 0,25 кВт, 1400 об/мин, 74 дБ(A), IP66, присоединение 1″ BSP. Фланцевый двигатель B14 крепится прямо на кожух вентилятора, степень защиты по каталогу — IP55. Исполнение термостата в карточке не указано — подтверждаем по заявке.

Вязкость, потери давления и байпас

Холодный пуск, позиция теплообменник A063900400B01. Для других вязкостей потери 30 сСт умножают на коэффициент каталога: 10 сСт — 0,5, 60 сСт — 1,6, 200 сСт — 3,3, 300 сСт — 4,3. Допустим, график показывает 0,45 бар при 30 сСт. Пересчёт: 0,45 бар × 0,5 = 0,23 бар; 0,45 бар × 1,6 = 0,72 бар; 0,45 бар × 3,3 = 1,48 бар; 0,45 бар × 4,3 = 1,94 бар. Встроенного байпаса нет, поэтому при потерях 1,94 бар на очень вязком холодном масле давление ограничивает внешний клапан; радиатор рассчитан на 20 бар рабочего и 35 бар испытательного (отношение 1,75).

Что заказать вместе

Что докупить к «Теплообменник A063900400B01»: отдельный термостат — регулируемый TC2 с гильзой L100 или TC2 с гильзой L200; внешний байпасный клапан для пуска на холодном масле, так как встроенного нет; гибкие рукава по присоединению радиатора.

Соседние исполнения и замена

Теплообменник A064400400B01 стоит в том же разделе; отличие уточните по коду. Теплообменник 4D7424301C стоит в том же разделе; отличие уточните по коду. Все исполнения серии — в разделе Воздушные теплообменники HPA.

Подбор и ограничения

Перед заказом «Теплообменник A063900400B01» учтите ограничения. Резкие скачки расхода, гидроудары и пульсации необратимо повреждают радиатор. Допустимые жидкости по каталогу: минеральные масла HL и HLP, водомасляные эмульсии, вода-гликоль; для других нужна консультация производителя.

Установка и уход

Обслуживая теплообменник A063900400B01, держите в голове простые правила. Монтаж по каталогу: горизонтально или вертикально, с зазором до стены, как правило на сливной линии к баку; опоры гасят вибрацию, гибкие рукава снимают нагрузку с патрубков. Масляную сторону промывают противотоком средством, совместимым с алюминием, затем гидравлическим маслом; воздушную продувают сжатым воздухом или водой вдоль рёбер, предварительно отключив двигатель.
