Теплообменник 243003202(тип НРА 30)

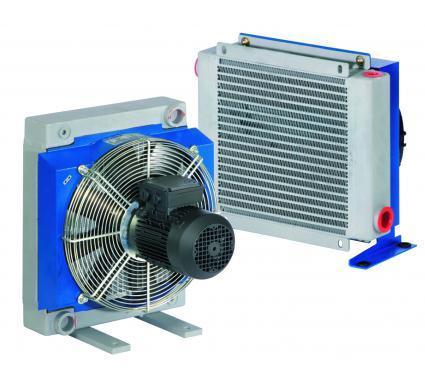

Теплообменник 243003202(тип НРА 30): воздушно-масляный теплообменник серии HPA; типоразмер HPA 30, вентилятор B14, 230-400 В 50 Гц / 265-460 В 60 Гц, термостат 50–38 °C, нагнетающий поток воздуха. Радиатор HPA из высокопрочного алюминия, паяный в вакууме; диапазон расхода масла серии — 15–400 л/мин, удельная мощность серии — 0,210–7,780 кВт/°C.

Для чего нужна серия HPA

Серия HPA — для мобильной и промышленной техники: краны, строительные машины, переработка, гидростанции, станки. По каталогу радиатор выдерживает 20 бар рабочего и 35 бар испытательного давления при температуре до 120 °C, а воздух через рёбра гонит вентилятор с электродвигателем или гидромотором.

Характеристики: Теплообменник 243003202(тип НРА 30)

Как читается артикул

Прочитаем теплообменник 243003202(тип НРА 30) по составным частям. Структура артикула по каталогу: сначала модель из четырёх знаков, потом двигатель вентилятора (два знака), термостат (один знак) и направление воздуха (01 — всасывающий, 02 — нагнетающий поток).

Сколько тепла унесёт воздух: расчёт

Воздух ограничивает теплоотвод сверху. Для «Теплообменник 243003202(тип НРА 30)» вентилятор даёт 3100 м³/ч; принимаем плотность воздуха 1,2 кг/м³ и теплоёмкость 1,005 кДж/(кг·К) (допущения примера). На каждый кельвин поток переносит 3100 м³/ч × 1,2 кг/м³ × 1,005 кДж/(кг·К) ÷ 3600 = 1,04 кВт/К. При масле 60 °C и воздухе 30 °C потолок: 1,04 кВт/К × 30 °C = 31,15 кВт — реальная мощность модели ниже и читается по графику каталога. Если пропускать 100 л/мин масла (0,87 кг/л, 1,9 кДж/(кг·К)), оно остынет не более чем на 11,3 К: 31,15 кВт ÷ (100 ÷ 60 × 0,87 × 1,9) = 11,3 К. Нагрузка 12 кВт по методу каталога: 12 кВт ÷ (60 − 30) °C = 0,4 кВт/°C, то есть 0,39 × 100 = 39 % от потолка 1,04 кВт/К; запас есть.

Питание вентилятора и термостат

Вентилятор по каталогу: B14 50 Гц — 0,75 кВт, 3,1–1,8 А, 1430 об/мин, Ø450 мм, 82 дБ(A), 3100 м³/ч, IP55, 37 кг. Фланцевый двигатель B14 крепится прямо на кожух вентилятора, степень защиты по каталогу — IP55. Фиксированный термостат 50–38 °C: пара задаёт верхнюю и нижнюю уставки, разность 50 − 38 = 12 °C.

Потери давления и вязкость масла

Как поведёт себя теплообменник 243003202(тип НРА 30) на вязком масле. Каталог приводит потери давления для вязкости 30 сСт и коэффициенты к ним: 0,5 на 10 сСт, 1,6 на 60, 3,3 на 200 и 4,3 на 300 сСт. Допустим, график показывает 0,3 бар при 30 сСт. Пересчёт: 0,3 бар × 0,5 = 0,15 бар; 0,3 бар × 1,6 = 0,48 бар; 0,3 бар × 3,3 = 0,99 бар; 0,3 бар × 4,3 = 1,29 бар. Встроенного байпаса нет, поэтому при потерях 1,29 бар на очень вязком холодном масле давление ограничивает внешний клапан; радиатор рассчитан на 20 бар рабочего и 35 бар испытательного (отношение 1,75).

Что добавить в заказ

Комплект к «Теплообменник 243003202(тип НРА 30)»: термостат уже есть (50–38 °C); для другой уставки смотрите термостаты и регуляторы температуры Emmegi; внешний байпасный клапан для пуска на холодном масле, так как встроенного нет; гибкие рукава по присоединению радиатора.

Соседние исполнения и замена

Теплообменник 241803202: модель 2418 вместо 2430. У Теплообменник 243003802 — термостат: регулируемый TC2 0–90 °C (у 243003202 — фиксированный 50–38 °C). Все исполнения серии — в разделе Воздушные теплообменники HPA.

Где не стоит ставить

Перед заказом «Теплообменник 243003202(тип НРА 30)» учтите ограничения. Каталог допускает минеральные масла HL и HLP, водомасляные эмульсии и вода-гликоль; остальные жидкости согласуют с производителем. Гидроудары, постоянные пульсации и скачки расхода радиатор не прощает: повреждения необратимы.

Монтаж и обслуживание

Ставя теплообменник 243003202(тип НРА 30), действуйте по каталогу. Монтаж по каталогу: горизонтально или вертикально, с зазором до стены, обычно на сливной линии к баку; опоры гасят вибрацию, гибкие рукава снимают нагрузку с патрубков. Со стороны масла радиатор промывают противотоком средством, не разъедающим алюминий; рёбра чистят струёй воздуха или воды вдоль них, жир снимают паром или горячей водой.
