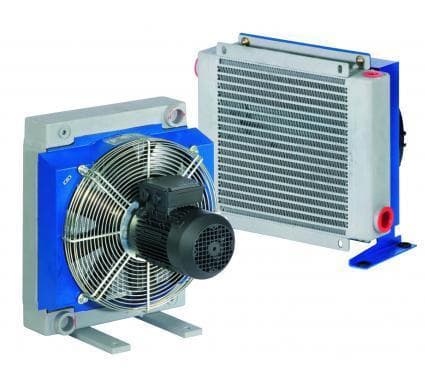

Теплообменник 243303301 (тип НРА 30 2 PASS)

Позиция Теплообменник 243303301 относится к серии HPA 2 PASS: двухходовой воздушно-масляный теплообменник HPA 2 PASS. В карточке указано: типоразмер HPA 30 2 PASS, вентилятор B14, 230-400 В 50 Гц / 265-460 В 60 Гц, термостат 60–48 °C, всасывающий поток воздуха. HPA 2 PASS — двухходовое по маслу исполнение для расхода масла 15–250 л/мин; корпус и вентилятор те же, что у одноходовой HPA того же размера.

Серия HPA 2 PASS: назначение и устройство

Серия HPA — для мобильной и промышленной техники: краны, строительные машины, переработка, гидростанции, станки. Радиатор рассчитан на рабочее давление до 20 бар, испытательное — 35 бар, температуру до 120 °C; воздух продувает вентилятор с электро- или гидромотором.

Характеристики: Теплообменник 243303301

Как читается артикул

Разберём теплообменник 243303301 по составным частям. Структура артикула по каталогу: сначала модель из четырёх знаков, потом двигатель вентилятора (два знака), термостат (один знак) и направление воздуха (01 — всасывающий, 02 — нагнетающий поток).

Сколько тепла унесёт воздух: расчёт

Воздух ограничивает теплоотвод сверху. Для «Теплообменник 243303301» вентилятор даёт 3100 м³/ч; принимаем плотность воздуха 1,2 кг/м³ и теплоёмкость 1,005 кДж/(кг·К) (допущения примера). На каждый кельвин поток переносит 3100 м³/ч × 1,2 кг/м³ × 1,005 кДж/(кг·К) ÷ 3600 = 1,04 кВт/К. При масле 60 °C и воздухе 30 °C потолок: 1,04 кВт/К × 30 °C = 31,15 кВт — реальная мощность модели ниже и читается по графику каталога. Если пропускать 100 л/мин масла (0,87 кг/л, 1,9 кДж/(кг·К)), оно остынет не более чем на 11,3 К: 31,15 кВт ÷ (100 ÷ 60 × 0,87 × 1,9) = 11,3 К. Нагрузка 6 кВт по методу каталога: 6 кВт ÷ (60 − 30) °C = 0,2 кВт/°C, то есть 0,19 × 100 = 19 % от потолка 1,04 кВт/К; запас есть.

Вентилятор и управление им

Вентилятор по каталогу: 0,75 кВт, Ø450 мм, 3100 м³/ч, 37 кг. Двигатель с фланцем B14 монтируют на кожух вентилятора; защита IP55 по каталогу. Фиксированный термостат 60–48 °C: пара задаёт верхнюю и нижнюю уставки, разность 60 − 48 = 12 °C.

Холодный пуск: давление и вязкость

Теплообменник 243303301: условия пуска. Таблицы потерь давления в каталоге даны для 30 сСт; коэффициенты пересчёта: 10 сСт — 0,5; 60 — 1,6; 200 — 3,3; 300 — 4,3. Условный пример: при 0,45 бар на 30 сСт получаем 0,45 бар × 0,5 = 0,23 бар (10 сСт), 0,45 бар × 1,6 = 0,72 бар (60 сСт), 0,45 бар × 3,3 = 1,48 бар (200 сСт) и 0,45 бар × 4,3 = 1,94 бар (300 сСт). Встроенного байпаса нет, в итоге при потерях 1,94 бар на очень вязком холодном масле давление ограничивает внешний клапан; радиатор рассчитан на 20 бар рабочего и 35 бар испытательного (отношение 1,75).

Комплектация и сопутствующие позиции

Что докупить к «Теплообменник 243303301»: термостат уже есть (60–48 °C); для другой уставки смотрите термостаты и регуляторы температуры Emmegi; внешний байпасный клапан для пуска на холодном масле, так как встроенного нет; гибкие рукава по присоединению радиатора.

Аналоги и замена

Теплообменник 243603201: модель 2436 вместо 2433; термостат: фиксированный 50–38 °C (у 243303301 — фиксированный 60–48 °C). У Теплообменник 243124001 — модель 2431 вместо 2433; вентилятор DC 24 В вместо B14 230-400 В 50 Гц / 265-460 В 60 Гц; термостат: без термостата (у 243303301 — фиксированный 60–48 °C). Все исполнения серии — в разделе Воздушные теплообменники HPA.

Где не стоит ставить

Выбирая теплообменник 243303301, помните: Допустимые жидкости по каталогу: минеральные масла HL и HLP, водомасляные эмульсии, вода-гликоль; для других нужна консультация производителя. Резкие скачки расхода, гидроудары и пульсации необратимо повреждают радиатор.

Как ставить и чистить

Эксплуатация теплообменник 243303301. Аппарат ставят на сливной линии к баку горизонтально либо вертикально, оставляя зазор до стены; опоры и гибкие рукава защищают радиатор от вибрации. Со стороны масла радиатор промывают противотоком средством, не разъедающим алюминий; рёбра чистят струёй воздуха или воды вдоль них, жир снимают паром или горячей водой.
