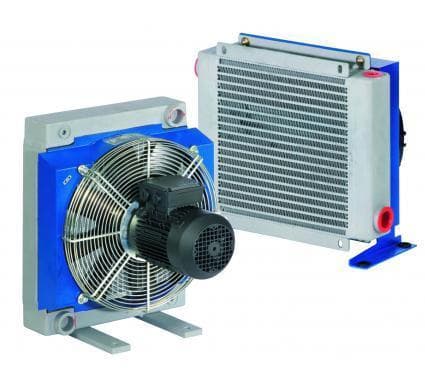

Теплообменник 245203001 (тип НРА 52)

Теплообменник 245203001 — воздушно-масляный теплообменник серии HPA. По данным карточки: типоразмер HPA 52, вентилятор B14, 230-400 В 50 Гц / 265-460 В 60 Гц, без термостата, всасывающий поток воздуха. Радиатор HPA из высокопрочного алюминия, паяный в вакууме; диапазон расхода масла серии — 15–400 л/мин, удельная мощность серии — 0,210–7,780 кВт/°C.

Серия HPA: назначение и устройство

Серия HPA — для мобильной и промышленной техники: краны, строительные машины, переработка, гидростанции, станки. По каталогу радиатор выдерживает 20 бар рабочего и 35 бар испытательного давления при температуре до 120 °C, а воздух через рёбра гонит вентилятор с электродвигателем или гидромотором.

Характеристики: Теплообменник 245203001

Как читается артикул

Разберём теплообменник 245203001 по составным частям. Артикул воздушно-масляных серий читается так: код модели из четырёх знаков, затем два знака двигателя вентилятора, один знак термостата и два знака направления воздуха (01 — всасывающий поток, 02 — нагнетающий).

Сколько тепла унесёт воздух: расчёт

Начнём с воздуха: именно он уносит тепло. Для «Теплообменник 245203001» по каталогу 5260 м³/ч; плотность воздуха принята 1,2 кг/м³, теплоёмкость — 1,005 кДж/(кг·К). На каждый кельвин поток переносит 5260 м³/ч × 1,2 кг/м³ × 1,005 кДж/(кг·К) ÷ 3600 = 1,76 кВт/К. При масле 60 °C и воздухе 30 °C потолок: 1,76 кВт/К × 30 °C = 52,86 кВт — реальная мощность модели ниже и читается по графику каталога. Если пропускать 300 л/мин масла (0,87 кг/л, 1,9 кДж/(кг·К)), оно остынет не более чем на 6,4 К: 52,86 кВт ÷ (300 ÷ 60 × 0,87 × 1,9) = 6,4 К. Нагрузка 12 кВт по методу каталога: 12 кВт ÷ (60 − 30) °C = 0,4 кВт/°C, то есть 0,23 × 100 = 23 % от потолка 1,76 кВт/К; запас есть.

Электрическая часть

Данные вентилятора: B14 50 Гц — 1,1 кВт, 5–2,9 А, 950 об/мин, Ø630 мм, 5260 м³/ч, IP55, 95 кг. Фланцевый двигатель B14 крепится прямо на кожух вентилятора, степень защиты по каталогу — IP55. Термостата нет: вентилятор работает постоянно или управляется внешней схемой.

Потери давления и вязкость масла

Холодный пуск, позиция теплообменник 245203001. Таблицы потерь давления в каталоге даны для 30 сСт; коэффициенты пересчёта: 10 сСт — 0,5; 60 — 1,6; 200 — 3,3; 300 — 4,3. Условный пример: при 0,45 бар на 30 сСт получаем 0,45 бар × 0,5 = 0,23 бар (10 сСт), 0,45 бар × 1,6 = 0,72 бар (60 сСт), 0,45 бар × 3,3 = 1,48 бар (200 сСт) и 0,45 бар × 4,3 = 1,94 бар (300 сСт). Встроенного байпаса нет, значит при потерях 1,94 бар на очень вязком холодном масле давление ограничивает внешний клапан; радиатор рассчитан на 20 бар рабочего и 35 бар испытательного (отношение 1,75).

Что добавить в заказ

К позиции «Теплообменник 245203001» чаще всего берут следующее: отдельный термостат — регулируемый TC2 с гильзой L100 или TC2 с гильзой L200; внешний байпасный клапан для пуска на холодном масле, так как встроенного нет; гибкие рукава по присоединению радиатора.

Чем заменить и с чем сравнить

У Теплообменник 245303001 — модель 2453 вместо 2452. Теплообменник 245003001: модель 2450 вместо 2452. Все исполнения серии — в разделе Воздушные теплообменники HPA.

Подбор и ограничения

Ограничения позиции теплообменник 245203001: Резкие скачки расхода, гидроудары и пульсации необратимо повреждают радиатор. Допустимые жидкости по каталогу: минеральные масла HL и HLP, водомасляные эмульсии, вода-гликоль; для других нужна консультация производителя.

Монтаж и обслуживание

Эксплуатация теплообменник 245203001. Аппарат ставят на сливной линии к баку горизонтально либо вертикально, оставляя зазор до стены; опоры и гибкие рукава защищают радиатор от вибрации. Масляную сторону промывают противотоком средством, совместимым с алюминием, затем гидравлическим маслом; воздушную продувают сжатым воздухом или водой вдоль рёбер, предварительно отключив двигатель.
