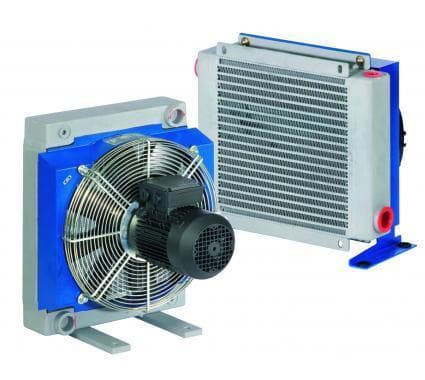

Теплообменник 243103302 (тип НРА 30/2)
- Серия
- HPA/2
- Типоразмер
- HPA 30/2
- Привод вентилятора
- B14, 230-400 В 50 Гц / 265-460 В 60 Гц
- Термостат
- 60–48 °C
- Поток воздуха
- нагнетающий
Теплообменник 243103302: воздушно-масляный теплообменник HPA/2 с двумя вентиляторами; типоразмер HPA 30/2, вентилятор B14, 230-400 В 50 Гц / 265-460 В 60 Гц, термостат 60–48 °C, нагнетающий поток воздуха. HPA/2 — спаренная конструкция для больших потоков: диапазон расхода масла серии 45–800 л/мин, в каталоге данные по вентилятору указаны на один вентилятор.
Для чего нужна серия HPA/2
Серия HPA — для мобильной и промышленной техники: краны, строительные машины, переработка, гидростанции, станки. Радиатор рассчитан на рабочее давление до 20 бар, испытательное — 35 бар, температуру до 120 °C; воздух продувает вентилятор с электро- или гидромотором.
Характеристики: Теплообменник 243103302
| Параметр | Значение |
|---|---|
| Серия | HPA/2 |
| Типоразмер | HPA 30/2 |
| Привод вентилятора | B14, 230-400 В 50 Гц / 265-460 В 60 Гц |
| Термостат | 60–48 °C |
| Поток воздуха | нагнетающий |
| Объём масла в радиаторе | 13,6 л |
| Масса по каталогу серии | 74 кг |
| Диаметр вентилятора AC | Ø400 мм |
| Вентилятор по каталогу | 0,55 кВт на вентилятор, Ø400 мм, 3060 м³/ч, 13,6 л, 74 кг |
Расшифровка артикула
| Часть кода | Что значит |
|---|---|
| 2431 | модель HPA30/2 |
| 03 | двигатель вентилятора: B14 230-400 В 50 Гц / 265-460 В 60 Гц |
| 3 | термостат: фиксированный 60–48 °C |
| 02 | поток воздуха нагнетающий |
Разберём теплообменник 243103302 по составным частям. Артикул воздушно-масляных серий читается так: код модели из четырёх знаков, затем два знака двигателя вентилятора, один знак термостата и два знака направления воздуха (01 — всасывающий поток, 02 — нагнетающий).
Сколько тепла унесёт воздух: расчёт
Воздух ограничивает теплоотвод сверху. Для «Теплообменник 243103302» вентилятор даёт 3060 м³/ч; принимаем плотность воздуха 1,2 кг/м³ и теплоёмкость 1,005 кДж/(кг·К) (допущения примера). На каждый кельвин поток переносит 3060 м³/ч × 1,2 кг/м³ × 1,005 кДж/(кг·К) ÷ 3600 = 1,03 кВт/К. При масле 60 °C и воздухе 30 °C потолок: 1,03 кВт/К × 30 °C = 30,75 кВт — реальная мощность модели ниже и читается по графику каталога. Если пропускать 100 л/мин масла (0,87 кг/л, 1,9 кДж/(кг·К)), оно остынет не более чем на 11,2 К: 30,75 кВт ÷ (100 ÷ 60 × 0,87 × 1,9) = 11,2 К. Нагрузка 10 кВт по методу каталога: 10 кВт ÷ (60 − 30) °C = 0,33 кВт/°C, то есть 0,33 × 100 = 33 % от потолка 1,03 кВт/К; запас есть.
Электрическая часть
Вентилятор по каталогу: 0,55 кВт на вентилятор, Ø400 мм, 3060 м³/ч, 13,6 л, 74 кг. Двигатель с фланцем B14 монтируют на кожух вентилятора; защита IP55 по каталогу. Фиксированный термостат 60–48 °C: пара задаёт верхнюю и нижнюю уставки, разность 60 − 48 = 12 °C.
Потери давления и вязкость масла
Холодный пуск, позиция теплообменник 243103302. Таблицы потерь давления в каталоге даны для 30 сСт; коэффициенты пересчёта: 10 сСт — 0,5; 60 — 1,6; 200 — 3,3; 300 — 4,3. Условный пример: при 0,3 бар на 30 сСт получаем 0,3 бар × 0,5 = 0,15 бар (10 сСт), 0,3 бар × 1,6 = 0,48 бар (60 сСт), 0,3 бар × 3,3 = 0,99 бар (200 сСт) и 0,3 бар × 4,3 = 1,29 бар (300 сСт). Встроенного байпаса нет, значит при потерях 1,29 бар на очень вязком холодном масле давление ограничивает внешний клапан; радиатор рассчитан на 20 бар рабочего и 35 бар испытательного (отношение 1,75).
Что заказать вместе
К позиции «Теплообменник 243103302» обычно берут следующее: термостат уже есть (60–48 °C); для другой уставки смотрите термостаты и регуляторы температуры Emmegi; внешний байпасный клапан для пуска на холодном масле, так как встроенного нет; гибкие рукава по присоединению радиатора.
Аналоги и замена
У Теплообменник 243056401 — модель 2430 вместо 2431; вентилятор под гидромотор группы 2 вместо B14 230-400 В 50 Гц / 265-460 В 60 Гц; термостат: фиксированный 70–58 °C (у 243103302 — фиксированный 60–48 °C); поток всасывающий, у этой позиции нагнетающий. Теплообменник 243124001: вентилятор DC 24 В вместо B14 230-400 В 50 Гц / 265-460 В 60 Гц; термостат: без термостата (у 243103302 — фиксированный 60–48 °C); поток всасывающий, у этой позиции нагнетающий. Все исполнения серии — в разделе Воздушные теплообменники HPA.
Подбор и ограничения
Перед заказом «Теплообменник 243103302» учтите ограничения. Данные по вентилятору для HPA/2 даны на один вентилятор, суммарное значение считают на два. Резкие скачки расхода, гидроудары и пульсации необратимо повреждают радиатор.
Установка и уход
Эксплуатация теплообменник 243103302. Монтаж по каталогу: горизонтально или вертикально, с зазором до стены, обычно на сливной линии к баку; опоры гасят вибрацию, гибкие рукава снимают нагрузку с патрубков. Масляную сторону промывают противотоком средством, совместимым с алюминием, затем гидравлическим маслом; воздушную продувают сжатым воздухом или водой вдоль рёбер, предварительно отключив двигатель.
