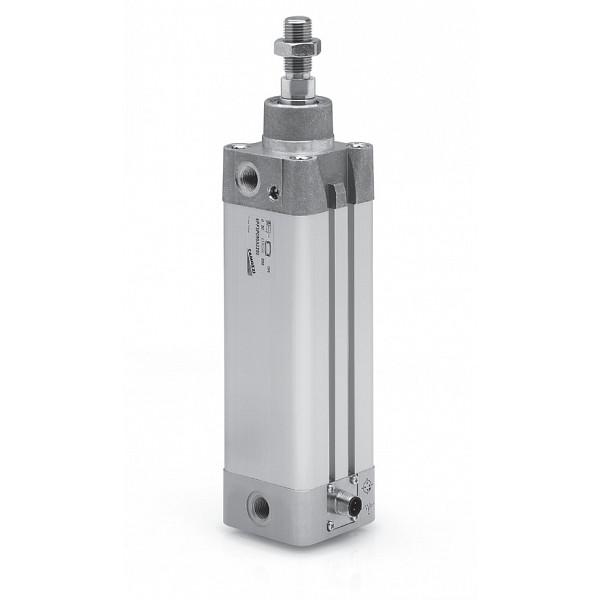

Пневмоцилиндр 6PF3P100A0150
⌀100 мм, ход 150 мм
- Диаметр поршня
- 100 мм
- Ход поршня
- 150 мм
- Рабочее давление
- 1 МПа
Если позицию штока нужно знать в каждой точке хода 150 мм, подойдёт пневмоцилиндр 6PF3P100A0150: Ø100 мм, потенциометр в штоке.
Расшифровка обозначения: 6PF3P100A0150
- 6PF — серия 6PF;
- 3 — двустороннее без торможения, с пониженным трением;
- P — шток из хромированной стали, уплотнения NBR;
- 100 — Ø100 мм;
- A — стандартное крепление;
- 0150 — 150 мм хода.
| Характеристика | Значение |
|---|---|
| Ø поршня | 100 мм |
| Ход поршня | 150 мм |
| Давление воздуха | 0,1–10 бар |
| Диаметр штока | 25 мм |
| Разъём | M12, IP67 |
| Присоединение воздуха | G1/2 |
| Резьба штока | M20x1,5 |
Что учесть при подборе
Воздух нужен очищенный, без маслораспыления; перед цилиндром ставят фильтр 25 мкм (класс ISO 8573-1:2010 [7:8:4]).
Линейность — 0,1 % хода, повторяемость — 0,03 %, гистерезис меньше 0,5 мм; разрешение не ограничено.
Воздух подводят через G1/2; стандартные принадлежности ISO 15552 подходят без переделок.
Подбирая замену для позиции «Пневмоцилиндр 6PF3P100A0150», сравните с ближайшими кодами: 6PF3P100A0050 (ход короче — 50 мм); 6PF3P100A0100 (ход короче — 100 мм); 6PF3P100A0200 (ход длиннее — 200 мм). Сводная группа: Пневмоцилиндры Camozzi серия 6PF.
Пневмоцилиндр 6PF3P100A0150: поставка по России и СНГ, цена и срок — по запросу.
