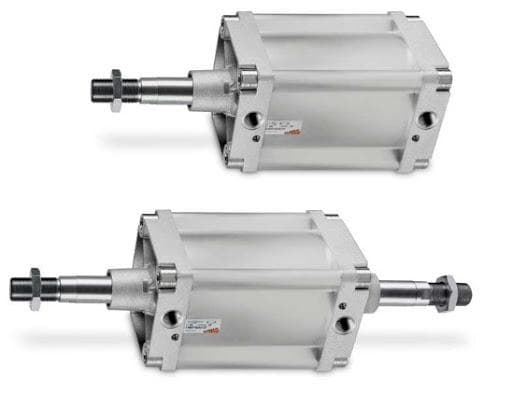

Пневмоцилиндр 41M2P160A0100
⌀160 мм, ход 100 мм
- Диаметр поршня
- 160 мм
- Ход поршня
- 100 мм
- Рабочее давление
- 1 МПа
Пневмоцилиндр 41M2P160A0100 — цилиндр серии 41 по DIN/ISO 6431 и VDMA 24562 с поршнем 160 мм; рабочий ход — 100 мм, торможение в обоих крайних положениях.
Как читается код 41M2P160A0100
По частям: 41 — серия цилиндров из алюминиевого профиля (DIN/ISO 6431, VDMA 24562), M — стандартная модификация с магнитом, цифра 2 — двустороннее действие и торможение в обоих положениях, P — материалы: шток из стали AISI 420B, оцинкованные шпильки и гайка штока, 160 — поршень 160 мм, A — крепление «стандарт», 0100 — длина хода 100 мм.
| Характеристика | Значение |
|---|---|
| Площадь | 200,96 см² |
| Поршень | 160 мм |
| Усилие выдвижения, 6 бар | 10645,7 Н |
| Рабочая температура | 0…+80 °C |
| Давление | 1–10 бар, до 1 МПа |
| Модель | Пневмоцилиндр 41M2P160A0100 |
| Ход | 100 мм — табличный |
| Диаметр штока | 40 мм |
Монтаж и обслуживание
Гильза — анодированный алюминиевый профиль, внутри которого проходят шпильки: снаружи цилиндр гладкий, грязи негде скапливаться.
Соседние исполнения: 41M2P160A0050 (ход 50 мм); 41M2P160A0200 (ход 200 мм); 41M2P160A0150 (ход 150 мм). Остальные позиции — в разделе Пневмоцилиндры Camozzi серия 41.
Пневмоцилиндр 41M2P160A0100 поставляем по России и СНГ; цену и срок сообщим по заявке.
