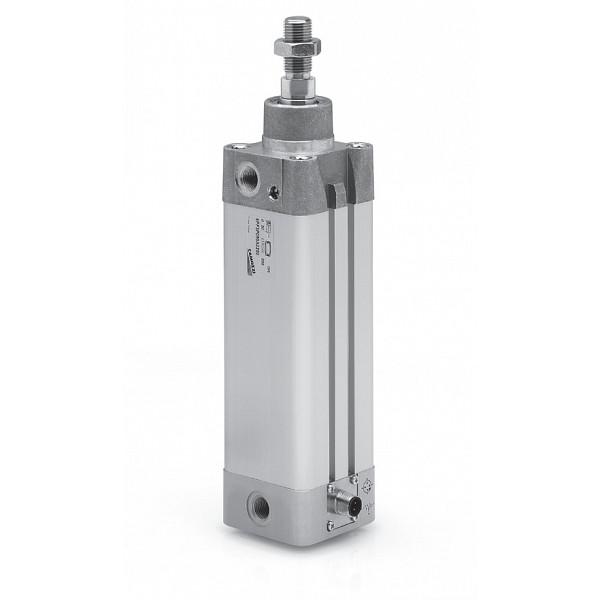

Пневмоцилиндр 6PF3P080A0300
⌀80 мм, ход 300 мм
- Диаметр поршня
- 80 мм
- Ход поршня
- 300 мм
- Рабочее давление
- 1 МПа
Для узла с ходом 300 мм и поршнем Ø80 мм подходит пневмоцилиндр 6PF3P080A0300 — цилиндр ISO 15552 с потенциометром обратной связи в штоке.
Расшифровка обозначения 6PF3P080A0300 по каталогу Camozzi
По порядку знаков: 6PF — серия с потенциометром обратной связи; 3 — двустороннее действие, пониженное трение; P — стандартные материалы: хромированный шток, NBR; 080 — типоразмер Ø80; A — стандарт, фиксирующая гайка на штоке; 0300 — рабочий ход 300 мм.
| Параметр | По коду и каталогу |
|---|---|
| Позиция | Пневмоцилиндр 6PF3P080A0300 |
| Ø поршня | 80 мм |
| Ход поршня | 300 мм |
| Диапазон давления | 0,1–10 бар, верхний предел 1 МПа |
| Температура | 0…+80 °C |
| Тип | двустороннего действия без торможения, с пониженным трением |
| Диаметр штока | 25 мм |
Подбор и монтаж
Длина хода 300 мм; стандартные ходы — по таблице каталога серии.
Под резьбу штока M20x1,5 подбирают наконечник: шаровой шарнир GY, сферический GA, вилку G или самоцентрирующийся шарнир GK.
Для сравнения: 6PF3P080A0200 (ход короче); 6PF3P080A0250 (ход короче); 6PF3P080A0350 (ход длиннее). Сводная группа: Пневмоцилиндры Camozzi серия 6PF.
Пневмоцилиндр 6PF3P080A0300: поставка по России и СНГ, цена и срок — по запросу.
