Индикатор загрязненности VV1
- Тип
- вакуумметр
- Диапазон измерения
- 0…−76 см рт. ст. (вакуум)

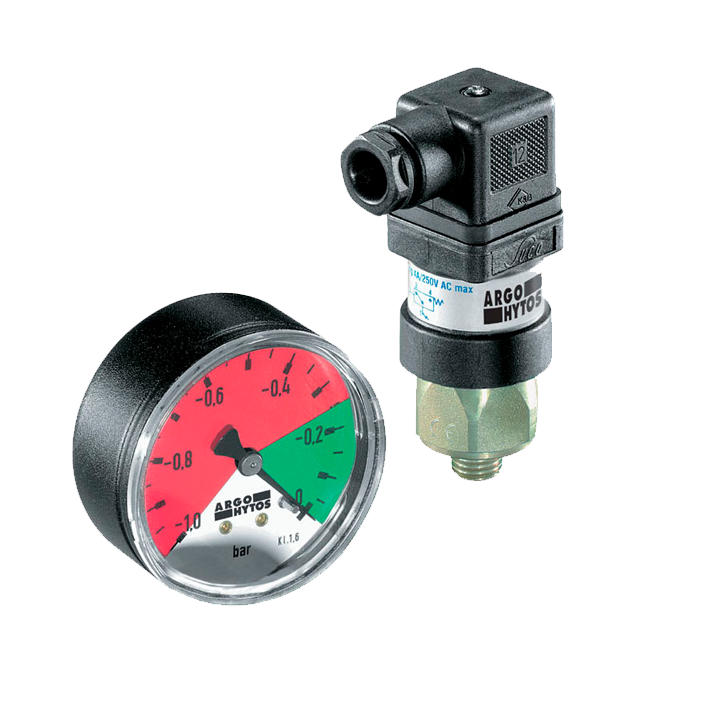

Индикатор загрязненности VV1: вакуумметр для контроля засорения на всасывании. По каталогу OMT — стрелочная индикация; присоединение — по заявке; шкала 0…−76 см рт. ст.. Стрелочный прибор показывает разрежение на входе насоса и не даёт сигнала для автоматики.
Как читать вакуумметр
Подходит всасывающим фильтрам AFI, FOA и OMTI. Шкала 0…−76 см рт. ст. охватывает полный вакуум; для фильтров на всасывании нужен только её начальный участок.
Рост разрежения от нормы показывает засорение фильтра раньше, чем насос начнёт шуметь. На корпусе фильтра для прибора есть собственное гнездо, поэтому его заменяют независимо от элемента.
Характеристики: Индикатор загрязненности VV1 — таблица
| Характеристика | Значение |
|---|---|
| Тип | вакуумметр |
| Диапазон измерения | 0…−76 см рт. ст. (вакуум) |
| Изготовитель | OMT |
| Назначение | контроль засорения фильтрующего элемента |
| Для фильтров | всасывающим фильтрам AFI, FOA и OMTI |
| Гнездо | 1/4" BSP (уточняется по заявке) |
Что значит обозначение VV1
По частям: V — vacuum — вакуум; V — visual — стрелочная индикация; 1 — исполнение 1 по каталогу OMT.
Как перевести бары в сантиметры ртутного столба
Перевод единиц: 1 бар ≈ 75 см рт. ст. Порог 0,2 бар — это 0,2 × 75 = 15 см рт. ст., байпас 0,25 бар — 0,25 × 75 ≈ 19 см рт. ст.
Шкала 0…−76 см рт. ст.: рабочий диапазон фильтра — это 15 ÷ 76 ≈ 20 % шкалы, байпас — 19 ÷ 76 = 25 %. Остальные три четверти шкалы в работе не участвуют, они нужны для полного вакуума при диагностике.
Если показание у нового элемента — около 3 см рт. ст., то рост до 15 см рт. ст. означает, что разрежение выросло в 15 ÷ 3 = 5 раз; именно это приращение и служит сигналом к замене.
Совместимые фильтры OMT
Индикатор загрязненности VV1 ставят на фильтры, для которых уставка и резьба совпадают с таблицей листа: Всасывающий фильтр FOA150R25NR9 — контроль разрежения; Всасывающий фильтр AFI100C25NA — шкала включает порог и байпас; Всасывающий фильтр OMTI10BNR — гнездо 1/4" BSP.
Аналоги и замена VV1
Чем индикатор загрязненности VV1 отличается от соседей: Индикатор загрязненности DE500M — дифференциальный индикатор вместо вакуумметра; Индикатор загрязненности VV2 — исполнение VV2 по каталогу; Индикатор загрязненности PE1 — реле давления вместо вакуумметра.
Остальные индикаторы OMT — в разделе Индикаторы загрязненности OMT. Индикаторы другого изготовителя для фильтров MP Filtri — Индикаторы загрязнения MP Filtri визуальные и заглушки; гнёзда и уставки у них свои, прямая замена невозможна.
Ограничения и чего не делать
- Стрелочный прибор не подаёт сигнал: если обходы редкие, берите вариант с контактом.
- Подбирайте индикатор строго под уставку своего фильтра; чужая уставка даёт либо постоянные ложные сигналы, либо запоздалое предупреждение.
- Индикатор не заменяет контроль чистоты масла: он говорит о состоянии элемента, а не о числе частиц в баке.
- Порог разрежения лежит у границы допустимого для насоса: не рассчитывайте на него как на предупреждение за часы до отказа.
Монтаж и обслуживание
Гнездо перед установкой очистите, а уплотнение осмотрите: течь в этом месте легко принять за дефект фильтра. Резьба гнезда — 1/4" BSP (уточняется по заявке); вворачивайте прибор без перекоса и затягивайте по размеру под ключ. Устанавливайте и снимайте прибор на остановленной системе, когда в корпусе фильтра нет остаточного давления. Менять элемент надо по сигналу, пока перепад не достиг настройки байпаса.
