Гидрораспределитель DH-0914
- Тип
- золотниковый распределитель без электромагнитов
- Типоразмер
- ISO 4401 размер 06
- Управление
- двойное пневматическое
- Конфигурация
- пружинное центрирование
Гидрораспределитель DH-0914 — золотниковый распределитель с пневматическим управлением, ISO 4401 размер 06: без электромагнитов, переключается сжатым воздухом. Расход — до 50 л/мин, давление в P, A, B — до 350 бар. Конфигурация 1 — пружинное центрирование без фиксатора. Золотник 4: в центре P соединён с T, A и B закрыты.

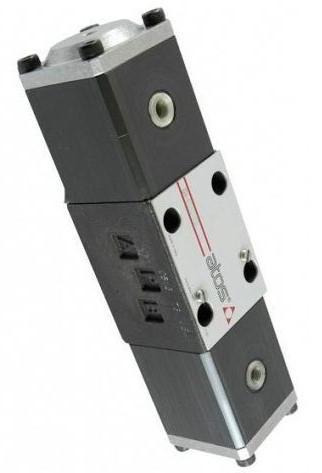

Гидрораспределитель DH-0914: привод и золотник
Два пневматических привода по торцам золотника: воздух подаётся на любой из них и сдвигает золотник в нужную сторону; ручное дублирование есть. Код конфигурации 1 означает: пружинное центрирование без фиксатора. У золотника 4 в центре P соединён с T, A и B закрыты, поэтому насос разгружен на бак, привод заперт. Корпус под плиту ISO 4401 размер 06, порты A, B, P, T выведены на монтажную поверхность.
Характеристики: Гидрораспределитель DH-0914
| Показатель | Данные |
|---|---|
| Серия | DH (Atos) |
| Размер плиты | ISO 4401 размер 06 |
| Привод | двойное пневматическое управление |
| Схема | 1: пружинное центрирование без фиксатора |
| Золотник | 4 |
| Предел по расходу | до 50 л/мин |
| Давление P, A, B | до 350 бар |
| Тип уплотнений | NBR (стандарт) |
Расшифровка обозначения Гидрораспределитель DH-0914
- DH-0 — ISO 4401 размер 06
- 9 — двойное пневматическое управление
- 1 — пружинное центрирование без фиксатора
- 4 — золотник: в центре P соединён с T, A и B закрыты
- без /PE и /BT — уплотнения NBR
Какой поток выдержит Гидрораспределитель DH-0914
Условным примером возьмём насос 63 см³ при 1450 об/мин: 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин, поток превышает предел 50 л/мин. Превышение — 91,35 − 50 = 41,35 л/мин. Воздух 8 бар допускает на линии T не более 8 × 2 = 16 бар (правило 200 % от давления пилота); рабочий диапазон воздуха 5–12 бар. Кривые Q/Δp для этих клапанов в листе привязаны к электрическим предшественникам: DH — к DHE, DK — к DKE; для ручных и механических даны свои графики (0–90 и 0–150 л/мин).
Привод: данные листа
Пилотный порт G1/8″; на клапане есть ручное дублирование. Давление на порту T не должно быть выше 200 % давления пилота. Масса по листу — 1,6 кг. Рекомендуемый воздух — 5–12 бар.
Соседние исполнения и замена
Рядом в разделе: Гидрораспределитель DH-0901\2; Гидрораспределитель DK-1831/2/BT; Гидрораспределитель DH-0832/2/BT. Раздел серии — Гидрораспределитель DH; каталог распределителей — Гидрораспределители. Электрический аналог по размеру плиты — Гидрораспределитель DHE: тот же типоразмер, сопоставимый расход, но с электромагнитами.
Как ставить
Окружающая температура стандартного исполнения −30…+70 °C, FKM (/PE) — от −20 °C. Плита по ISO 4401-03-02-0-05, 4 винта M5×50 класса 12.9, 8 Н·м, 4 кольца OR 108.
Условия применения
В пневмоуправлении подают отфильтрованный и смазанный воздух. Перед заказом сверьте поведение золотника 4 (насос разгружен на бак, привод заперт) с нужным режимом. Для HFC-жидкостей берут NBR, для HFDU и HFDR — FKM (/PE); минеральные масла подходят NBR и FKM.
Жидкости и покрытие
Жидкости: минеральные масла HL, HLP, HLPD, HVLP, HVLPD (DIN 51524), негорючие HFDU, HFDR (ISO 12922), водные HFC.
Запросите «Гидрораспределитель DH-0914» заявкой: укажите код целиком, тип привода, материал уплотнений и количество — пришлём цену и срок; поставка по России и СНГ.
