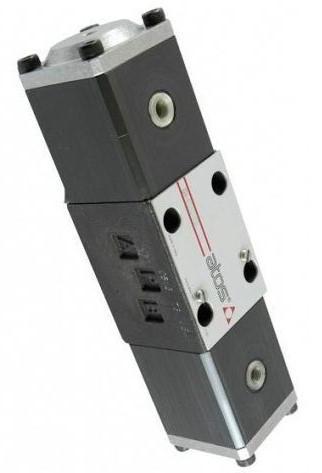

Гидрораспределитель DH-0501/2
- Тип
- золотниковый распределитель без электромагнитов
- Типоразмер
- ISO 4401 размер 06
- Управление
- двойное гидравлическое
- Конфигурация
- без пружин
Гидрораспределитель DH-0501/2 — золотниковый распределитель с гидравлическим управлением, ISO 4401 размер 06: без электромагнитов, переключается давлением управляющей жидкости. Предел по расходу 80 л/мин, давление в портах P, A, B 350 бар. Схема 0: свободное положение без пружин. Золотник 1/2: при переходе между позициями все порты закрыты.
Как работает Гидрораспределитель DH-0501/2
Два гидравлических привода по торцам золотника: давление на один сдвигает золотник в одну сторону, на другой — в обратную. Код конфигурации 0 означает: свободное положение без пружин. Золотник 1/2: при переходе между позициями все порты закрыты — привод остаётся запертым на время переключения. Конфигурация без пружин (код 0) даёт золотнику остаться там, куда его привели: его ставят осью горизонтально.
Характеристики: Гидрораспределитель DH-0501/2
| Параметр | Значение |
|---|---|
| Серия | DH (Atos) |
| Типоразмер | ISO 4401 размер 06 |
| Привод | двойное гидравлическое управление |
| Схема | 0: свободное положение без пружин |
| Золотник | 1/2 |
| Максимальный расход | до 80 л/мин |
| Давление P, A, B | до 350 бар |
| Тип уплотнений | NBR (стандарт) |
Расшифровка обозначения Гидрораспределитель DH-0501/2
- DH-0 — ISO 4401 размер 06
- 5 — двойное гидравлическое управление
- 0 — свободное положение без пружин
- 1/2 — золотник: при переходе между позициями все порты закрыты
- без /PE и /BT — уплотнения NBR
Какой поток выдержит Гидрораспределитель DH-0501/2
Условным примером возьмём насос 16 см³ при 1450 об/мин: 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, поток в пределах 80 л/мин. Запас — 80 − 23,2 = 56,8 л/мин. Условный пример по пилоту: при давлении пилота 60 бар и 20 бар на линии T у DH эффективное давление — 60 − 20 = 40 бар; оно должно быть не ниже 5 бар. Потери давления берут по кривым серий-основ (DHE для DH, DKE для DK); отдельный график есть у ручных и механических клапанов.
Привод: данные листа
Давление T работает против пилота: из пилота вычитают его целиком. Масса по листу — 1,5 кг. Пилот должен давать не менее 5 бар и не более 210 бар.
Аналоги внутри серии
Рядом в разделе: Гидрораспределитель DH-0432/2; Гидрораспределитель DH-0024; Гидрораспределитель DH-0114. Выше по каталогу: Гидрораспределитель DH, затем Гидрораспределители. Электрический аналог по размеру плиты — Гидрораспределитель DHE: тот же типоразмер, сопоставимый расход, но с электромагнитами.
Установка «Гидрораспределитель DH-0501/2»
Плита по ISO 4401-03-02-0-05, 4 винта M5×30 класса 12.9, 8 Н·м, 4 кольца OR 108. Расчётный MTTFd — 150 лет. Температура окружающей среды от −30 до +70 °C; с /PE от −20 °C, с /BT от −40 °C; корпус защищён цинком с чёрной пассивацией. Порты A, B, P, T — не более Ø7,5 мм; шероховатость плиты Ra не выше 0,8 (рекомендуется 0,4), плоскостность 0,01 на 100 мм.
Подбор и ограничения
Чистота масла — не хуже ISO 4406 класса 20/18/15, вязкость 15–100 мм²/с (допустимо 2,8–500 мм²/с). Уплотнения подбирают по жидкости: минеральное масло — NBR или FKM, HFDU и HFDR — FKM, HFC — NBR.
Рабочая среда и защита
Допускаются масла HL, HLP, HLPD, HVLP, HVLPD, а также HFDU, HFDR и HFC при подходящих уплотнениях. Корпус: цинковое покрытие с чёрной пассивацией, испытание в солевом тумане по EN ISO 9227 — более 200 часов. Жидкости вне таблицы листа согласуют с изготовителем.
Запросите «Гидрораспределитель DH-0501/2»: укажите код целиком, тип привода, материал уплотнений и количество — подберём позицию и сообщим наличие, поставка по России и СНГ.
