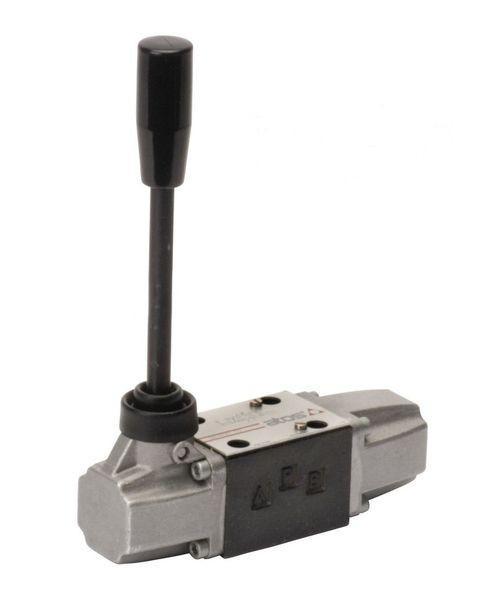

Гидрораспределитель DH-0513
- Тип
- золотниковый распределитель без электромагнитов
- Типоразмер
- ISO 4401 размер 06
- Управление
- двойное гидравлическое
- Конфигурация
- пружинное центрирование
Гидрораспределитель DH-0513 — клапан с гидравлическим управлением; серия DH, плита ISO 4401 размер 06, электрики нет. Предел по расходу 80 л/мин, давление в портах P, A, B 350 бар. Конфигурация 1 — пружинное центрирование без фиксатора. Золотник 3: в центре порт P закрыт, а A и B соединены с баком T.
Принцип действия «Гидрораспределитель DH-0513»
Два гидравлических привода по торцам золотника: давление на один сдвигает золотник в одну сторону, на другой — в обратную. Код конфигурации 1 означает: пружинное центрирование без фиксатора. Золотник 3: в центре порт P закрыт, а A и B соединены с баком T — привод сбрасывается на бак, давление насоса запирается самим клапаном. Корпус под плиту ISO 4401 размер 06, порты A, B, P, T выведены на монтажную поверхность.
Характеристики: Гидрораспределитель DH-0513
| Характеристика | Значение |
|---|---|
| Семейство | DH (Atos) |
| Размер по ISO 4401 | ISO 4401 размер 06 |
| Привод | двойное гидравлическое управление |
| Схема | 1: пружинное центрирование без фиксатора |
| Золотник | 3 |
| Предел по расходу | до 80 л/мин |
| Давление P, A, B | до 350 бар |
| Тип уплотнений | NBR (стандарт) |
Расшифровка обозначения Гидрораспределитель DH-0513
- DH-0 — ISO 4401 размер 06
- 5 — двойное гидравлическое управление
- 1 — пружинное центрирование без фиксатора
- 3 — золотник: в центре порт P закрыт, а A и B соединены с баком T
- без /PE и /BT — уплотнения NBR
Расход и давление: расчёт для «Гидрораспределитель DH-0513»
Условный пример: насос 63 см³ при 1450 об/мин даёт 91,35 л/мин (63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин); это выше предела 80 л/мин. Превышение — 91,35 − 80 = 11,35 л/мин. Условный пример по пилоту: при давлении пилота 60 бар и 10 бар на линии T у DH эффективное давление — 60 − 10 = 50 бар; оно должно быть не ниже 5 бар. Кривые Q/Δp для этих клапанов в листе привязаны к электрическим предшественникам: DH — к DHE, DK — к DKE; для ручных и механических даны свои графики (0–90 и 0–150 л/мин).
Привод и управление
Вес клапана по листу 1,5 кг. Минимальное давление пилота — 5 бар; максимально рекомендуемое — 210 бар. Подвод пилота — резьбовой порт G1/8″. Давление T работает против пилота: из пилота вычитают его целиком.
Аналоги внутри серии
Рядом в разделе: Гидрораспределитель DH-0410/A; Гидрораспределитель DH-0551/2; Гидрораспределитель DH-0231/2. Выше по каталогу: Гидрораспределитель DH, затем Гидрораспределители. Если нужен электромагнитный привод вместо ручного, смотрите Гидрораспределитель DHE: размер плиты тот же.
Монтаж и обслуживание
Поверхность — ISO 4401-03-02-0-05 (размер 06); 4 винта M5×30 класса 12.9, момент затяжки 8 Н·м; уплотнения — 4 кольца OR 108. Диаметр портов — не более 7,5 мм, шероховатость Ra ≤ 0,8, плоскостность 0,01/100. Ставить можно как угодно, а клапан без пружин — только осью горизонтально. Показатель MTTFd по EN ISO 13849 — 150 лет (таблица P007).
Подбор и ограничения
Пилотная линия не должна иметь давления ниже линии T, иначе золотник не переключится. Перед заказом сверьте поведение золотника 3 (привод сбрасывается на бак, давление насоса запирается самим клапаном) с нужным режимом. Для HFC-жидкостей берут NBR, для HFDU и HFDR — FKM (/PE); минеральные масла подходят NBR и FKM. Чистота масла — не хуже ISO 4406 класса 20/18/15, вязкость 15–100 мм²/с (допустимо 2,8–500 мм²/с).
