Гидрораспределитель DH-0901\2
- Тип
- золотниковый распределитель без электромагнитов
- Типоразмер
- ISO 4401 размер 06
- Управление
- двойное пневматическое
- Конфигурация
- без пружин

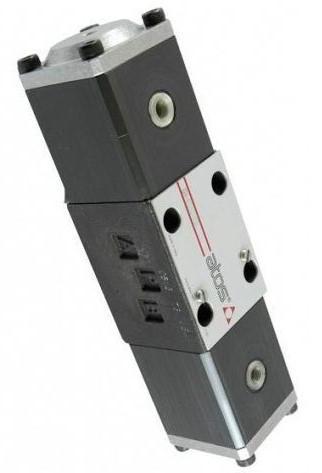

Гидрораспределитель DH-0901\2 — золотниковый распределитель с пневматическим управлением, ISO 4401 размер 06: без электромагнитов, переключается сжатым воздухом. Предел по расходу 50 л/мин, давление в портах P, A, B 350 бар. Схема 0: свободное положение без пружин. Золотник 1/2: при переходе между позициями все порты закрыты.
Гидрораспределитель DH-0901\2: привод и золотник
Два пневматических привода по торцам золотника: воздух подаётся на любой из них и сдвигает золотник в нужную сторону; ручное дублирование есть. Схема 0: свободное положение без пружин. У золотника 1/2 при переходе между позициями все порты закрыты, поэтому привод остаётся запертым на время переключения. Подвод и отвод масла идёт через плиту ISO 4401, трубок на самом клапане нет. Вариант без пружин не возвращает золотник сам, поэтому ось клапана держат горизонтально.
Характеристики: Гидрораспределитель DH-0901\2
| Параметр | Данные |
|---|---|
| Серия | DH (Atos) |
| Типоразмер | ISO 4401 размер 06 |
| Привод | двойное пневматическое управление |
| Схема | 0: свободное положение без пружин |
| Золотник | 1/2 |
| Максимальный расход | до 50 л/мин |
| Давление P, A, B | до 350 бар |
| Материал уплотнений | NBR (стандарт) |
Расшифровка обозначения Гидрораспределитель DH-0901\2
- DH-0 — ISO 4401 размер 06
- 9 — двойное пневматическое управление
- 0 — свободное положение без пружин
- 1/2 — золотник: при переходе между позициями все порты закрыты
- без /PE и /BT — уплотнения NBR
Подбор по расходу и пилоту
Условный пример: насос 16 см³ при 1450 об/мин даёт 23,2 л/мин (16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин); это укладывается в предел 50 л/мин. Запас — 50 − 23,2 = 26,8 л/мин. Воздух 10 бар допускает на линии T не более 10 × 2 = 20 бар (правило 200 % от давления пилота); рабочий диапазон воздуха 5–12 бар. Потери давления берут по кривым серий-основ (DHE для DH, DKE для DK); отдельный график есть у ручных и механических клапанов.
Как управлять «Гидрораспределитель DH-0901\2»
Масса по листу — 1,6 кг. Пилотный порт G1/8″; на клапане есть ручное дублирование. Рекомендуемый воздух — 5–12 бар.
Соседние исполнения и замена
Рядом в разделе: Гидрораспределитель DH-0832/2/BT; Гидрораспределитель DH-0914; Гидрораспределитель DH-0831/2/BT. Выше по каталогу: Гидрораспределитель DH, затем Гидрораспределители. Если нужен электромагнитный привод вместо ручного, смотрите Гидрораспределитель DHE: размер плиты тот же.
Установка DH-0901\2
Диаметр портов — не более 7,5 мм, шероховатость Ra ≤ 0,8, плоскостность 0,01/100. Окружающая температура стандартного исполнения −30…+70 °C, FKM (/PE) — от −20 °C. Положение монтажа любое, кроме вариантов без пружин (код 0 в конфигурации): их ставят осью горизонтально. Поверхность — ISO 4401-03-02-0-05 (размер 06); 4 винта M5×50 класса 12.9, момент затяжки 8 Н·м; уплотнения — 4 кольца OR 108.
Чего не делать с DH-0901\2
Уплотнения подбирают по жидкости: минеральное масло — NBR или FKM, HFDU и HFDR — FKM, HFC — NBR. Воздух нужен очищенный и смазанный, как указано в листе. Чистота масла — не хуже ISO 4406 класса 20/18/15, вязкость 15–100 мм²/с (допустимо 2,8–500 мм²/с). Перед заказом сверьте поведение золотника 1/2 (привод остаётся запертым на время переключения) с нужным режимом.
