Предохранительные гидроклапаны REXROTH — подраздел клапанов ограничения давления Bosch Rexroth с предварительным управлением. Здесь две группы: клапаны DB (и их пилотные варианты DBC, DBT) без распределителя и клапаны DBW с установленным распределителем, которые умеют разгружать насос по электрическому сигналу. Клапаны ставят на выходе насоса или в отдельных ветвях схемы, чтобы давление не поднималось выше настройки.
Что входит в подраздел «Предохранительные гидроклапаны REXROTH»
| Группа | Функция | Исполнения |
|---|---|---|
| DB, DBC, DBT серии 5X | ограничение давления | NG10, NG25, NG32; стыковые и резьбовые G; пилотные DBC |

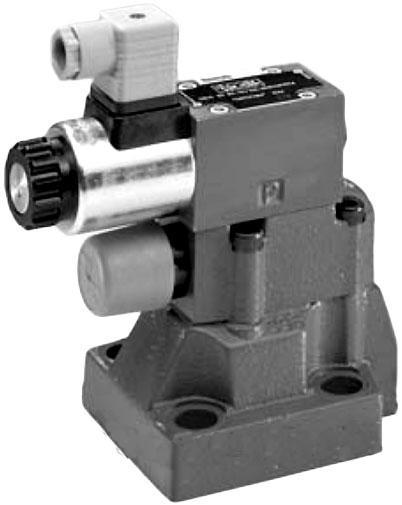

| DBW | ограничение и разгрузка по сигналу | DBW 10, DBW 20, DBW 30 с распределителем 6E на 24 В DC или 230 В |
Внутри каждой группы позиции различаются типоразмером и максимальным давлением настройки: 50, 100, 200, 315 или 350 бар.
Технические характеристики: предохранительные гидроклапаны REXROTH серии 5X
| Параметр | DB | DBW |
|---|---|---|
| Типоразмер | NG10…32 | |
| Давление в P и X | до 350 бар | |
| Порт T | до 315 бар | до 210 бар с 6EG, до 160 бар с 6EW |
| Расход | до 250 л/мин (NG10), 500 л/мин (NG25), 650 л/мин (NG32) | |
| Монтаж | стыковой по ISO 6264 или резьбовой | |
| Окружающая среда (NBR) | −20…+80 °C | −20…+50 °C |
Как выбрать в подразделе «Предохранительные гидроклапаны REXROTH»
Если давление нужно только ограничить — берите DB. Если насос должен работать вхолостую между циклами или давление надо сбрасывать по команде контроллера, нужен DBW: его распределитель соединяет пилотную камеру со сливом, и клапан открывается. У DBW выберите исполнение A (разгрузка без тока закрыта) или B (без тока клапан разгружен) — это решает, что произойдёт с давлением при пропадании питания.
Ступень настройки берите ближайшую сверху к рабочему давлению. Типоразмер — по расходу насоса: NG10 до 250 л/мин, NG25 до 500 л/мин, NG32 до 650 л/мин. Если на машине нет места под стыковую плиту по ISO 6264, предохранительные гидроклапаны REXROTH есть и в резьбовом исполнении G — масса резьбового DB от 4,8 до 5,3 кг в зависимости от размера, у DBW с распределителем — от 6,25 до 6,75 кг.
Для DBW проверьте распределитель: с 6EG (24 В постоянного тока) порты Y и T держат до 210 бар, с 6EW (230 В) — до 160 бар. При подпоре в сливе выше этих цифр выбирайте другое исполнение или отводите Y отдельно в бак.
Установка и эксплуатация
Принцип у всех клапанов подраздела один: давление из P действует на главный золотник и через дроссели — на шарик пилотного клапана; когда оно превышает настройку пружины, шарик открывается, главный золотник соединяет P с T, а установленное давление сохраняется. Поэтому предохранительные гидроклапаны REXROTH чувствительны к чистоте масла — засорённые дроссели меняют поведение клапана.
Минимальное давление настройки DB/DBW зависит от расхода, а подпор в баке (порты T и Y) прибавляется к нему — длинная сливная линия поднимет нижнюю границу. Через порт X клапан DB можно разгрузить или переключить на вторую ступень давления внешним пилотным клапаном. Вязкость жидкости — 10…800 мм²/с.
