Гидрозамки, клапаны обратные REXROTH
3 разделов
Гидрозамки, клапаны обратные REXROTH — подраздел обратных клапанов Bosch Rexroth. Обратный клапан без утечек запирает поток в одном направлении и свободно пропускает его в другом; в гидросистеме он защищает насос от обратного потока, держит давление в ветви, создаёт подпор или работает как часть гидрозамка в модульном пакете. Здесь собраны две конструкции: модульные Z1S под распределитель и резьбовые клапаны S для трубопровода.
Что входит в подраздел «Гидрозамки, клапаны обратные REXROTH»
| Группа | Монтаж | Типоразмер | Что отличает позиции |
|---|---|---|---|
| Z1S 6 серий 3X, 4X | модульный, под ISO 4401-03-02-0-05 | NG6 | канал запирания и давление открытия |

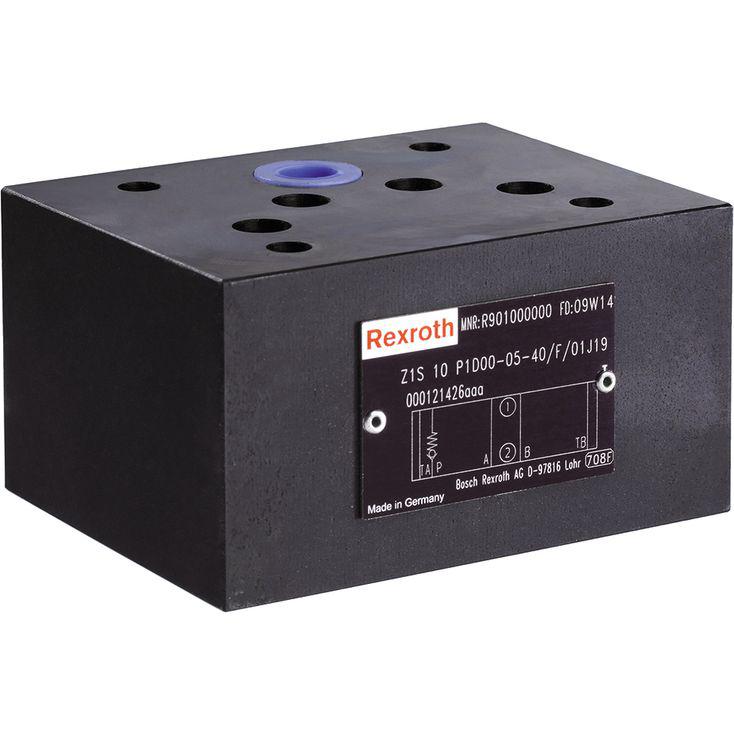

| Z1S 10 серий 3X, 4X | модульный, под ISO 4401-05-04-0-05 | NG10 | канал, давление открытия, сторона установки |
| S…A трубного монтажа | в трубопровод, резьба | 6, 8, 10, 15, 20, 25, 30 | размер и давление открытия |
Технические характеристики: гидрозамки, клапаны обратные REXROTH
| Серия | Давление | Расход | Давление открытия |
|---|---|---|---|
| Z1S 6 серии 4X | до 350 бар | до 40 л/мин | 0,5; 1,5; 3 и 5 бар |
| Z1S 10 серии 4X | до 350 бар | до 100 л/мин | без пружины, 0,5; 3 или 5 бар |
| Z1S 10 серии 3X | до 315 бар | до 100 л/мин | по коду серии 3X |
| S серии 1X | до 450 бар (NG6…20), до 420 бар (NG25, 30) | до 450 л/мин | от 0 до 5 бар; 8 бар — только NG25 и 30 |
Как выбрать в подразделе «Гидрозамки, клапаны обратные REXROTH»
Сначала решите, где стоит клапан. Если в пакете под распределителем — нужен Z1S того же типоразмера, что и распределитель; буква в коде указывает, в каком канале (A, B, P, T) и в каком направлении он запирает. Если клапан встраивается в трубу или блок с резьбовыми отверстиями — нужен S, размер которого соответствует резьбе.
У Z1S 10 есть ещё одно поле — сторона установки: -1- ставит клапан со стороны верхнего аппарата (поток от плиты к аппарату), -2- — со стороны плиты. Перепутать сторону — значит запереть не тот поток, поэтому гидрозамки, клапаны обратные REXROTH в модульном исполнении всегда сверяйте со схемой пакета.
Давление открытия выбирают по задаче: минимальное — когда клапан просто не должен мешать потоку, 3–5 бар — когда за ним нужен подпор, например для пилотного давления. Помните, что у Z1S 6 серии 3X цифру давления открытия по коду не толкуем — её подтверждаем по заявке.
Установка и эксплуатация
Затвор Z1S сделан из высокопрочного пластика, ход ограничен пластиковой втулкой, а пружина держит затвор закрытым без потока. Под другую рабочую жидкость Z1S адаптируют заменой наружных уплотнительных колец, а у Z1S 10 серии 4X изнашиваемые детали меняют отдельным комплектом без замены корпуса. Рабочая жидкость для Z1S — −20…+80 °C, вязкость 2,8…500 мм²/с.
