Гидрораспределители REXROTH
8 разделов
Гидрораспределители REXROTH — подраздел, который собирает все типы распределителей Bosch Rexroth из каталога: золотниковые с электромагнитами прямого действия, распределители с пилотным электрогидравлическим управлением, ручные, седельные и пропорциональные. Распределитель управляет пуском, остановкой и направлением потока, поэтому от него зависит, куда и когда пойдёт масло в цилиндр или гидромотор.
Что входит в подраздел «Гидрораспределители REXROTH»
| Группа | Принцип | Типоразмер |
|---|---|---|
| WE 6 серии 6X | золотник, электромагнит прямого действия | NG6 |

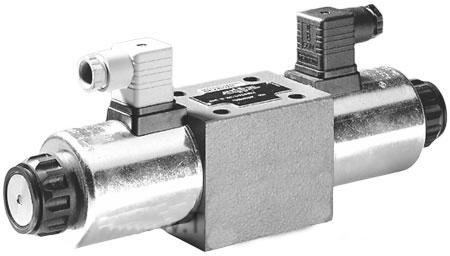

| WE 10 серий 3X/4X | золотник, магнит, переключающийся в масле | NG10 |

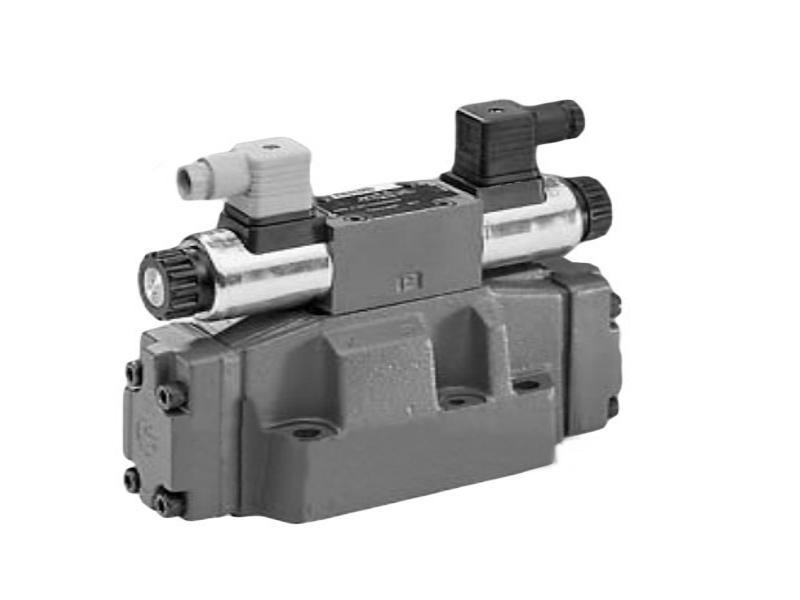

| 4WEH 16 серии 7X | пилотное электрогидравлическое управление | NG16 |
| WEH других размеров | пилотное управление, разные серии | NG10, NG25 и др. |
| 4WMM, H4WMM, 4WMR | ручной рычаг, роликовый толкатель | NG6…16 |
| M-3SED, M-3SEW | седельный, магнит DC | NG6, NG10 |
| 4WRA, 4WRAP, 3DREPE | пропорциональное управление | NG6 |
| WE 6, WE 10 — другие серии | позиции со старыми кодами | NG6, NG10 |
Технические характеристики: гидрораспределители REXROTH по группам
| Группа | Давление | Расход |
|---|---|---|
| WE 6 серии 6X | до 350 бар | до 80 л/мин DC, до 60 л/мин AC |
| WE 10 серий 3X/4X | до 315 бар | до 120 л/мин |
| WEH серий 4X, 6X, 7X | до 350 бар (с приставкой H-) | до 1100 л/мин |
| WMM 6 серии 5X / WMM 10 серии 3X | до 315 бар | до 60 / 120 л/мин |
| SEW 6 серии 3X | 420 или 630 бар | до 25 л/мин |
| 4WRA серии 2X | до 315 бар | до 42 л/мин (NG6) |
Как выбрать в подразделе «Гидрораспределители REXROTH»
Главный критерий — расход. До 80 л/мин справляется WE 6, до 120 л/мин — WE 10; дальше нужен WEH, где мощный основной золотник двигает пилотное масло, а магнит управляет только маленьким пилотным распределителем. Если нужна герметичность запертого канала — например, держать груз на цилиндре без просадки, — смотрите седельные SEW/SED: запертое соединение у них герметично и надёжно переключается даже после долгого простоя под давлением. Ручные WMM ставят там, где оператор управляет движением рычагом. Пропорциональные 4WRA и 3DREPE нужны, когда скорость или давление меняются плавно по электрическому сигналу.
После этого определите символ золотника (A, B, C, D, Y — два положения; E, J, H, M и другие — три), род тока и напряжение магнита. Для WE 6 постоянный ток даёт больший расход (80 против 60 л/мин) и большее давление в сливе (210 против 160 бар), поэтому при выборе между исполнениями G24 и W230 смотрите не только на напряжение шкафа.
Гидрораспределители REXROTH со старыми кодами (буквы AG, DG, HG, окончания NZ4, NZ5L) мы не толкуем по памяти: в действующих паспортах таких обозначений нет, и подбор замены по ним подтверждаем по заявке. Если у вас на машине стоит такой аппарат, полезнее прислать фото шильдика целиком.
Установка и эксплуатация
Золотниковые распределители WE и WEH ставят на плиту по ISO 4401 (NG6 — 4401-03-02-0-05, NG10 — 4401-05-04-0-05). У WEH есть внутренняя утечка, которая со временем может расти: для удержания нагрузки к нему добавляют гидрозамок. Разъём K4 — трёхполюсный по DIN EN 175301-803, ответная розетка заказывается отдельно.
