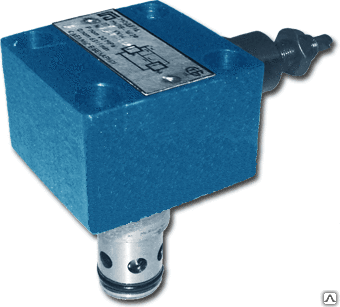

Гидроклапан МКПВ-25/3Ф7
- Тип
- гидроклапан предохранительный встраиваемый, непрямого действия
- Условный проход
- Ду 25
- Рабочее давление
- 32 МПа
- Монтаж
- вставной
- Исполнение
- две ступени, нормально разгруженный
Позиция «Гидроклапан МКПВ-25/3Ф7» — встраиваемый предохранительный клапан МКПВ непрямого действия, Ду 25.
Расшифровка кода МКПВ-25/3Ф7
Первая группа МКПВ: предохранительный клапан непрямого действия (встраиваемый). Потом 25: Ду 25 мм. Потом /3: номинальное давление на входе 32 МПа (320 кгс/см²). Потом Ф: вставной монтаж. В конце 7: схема 7 — две ступени давления, нормально разгруженный.
Какое исполнение по давлению настройки нужно — 6,3, 10, 20 или 32 МПа, — назовите в заявке: в наименовании его нет.
| Параметр | Значение |
|---|---|
| Номинальное давление | 32 МПа |
| Исполнение | 7 — две ступени давления, нормально разгруженный |
| Тип | предохранительный клапан МКПВ |
| Номинальный расход | 160 л/мин |
Подбор и замена
Гнёзда под МКПВ Ду 16, 25 и 32 — по ГОСТ 27790-88. Обозначение «Гидроклапан МКПВ-25/3Ф7» сверьте с тем, что указано в гидросхеме. Соседние позиции: МКПВ-25/3Ф5 — исполнение 5; МКПВ-25/3Ф6 — схема 6. Остальные исполнения смотрите в разделе Гидроклапаны МКПВ-16, МКПВ-25, МКПВ-32. Поставляем позицию «Гидроклапан МКПВ-25/3Ф7» по России и СНГ, цена и срок — по заявке.
