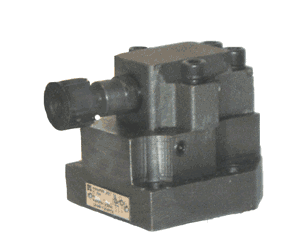

Гидроклапан МКПВ 50/3С

Гидроклапан МКПВ 50/3С рассчитан на Ду 50 и стыковой монтаж: корпус ставится на плоскость, а не вставляется в гнездо. Давление на входе до 32 МПа, расход от 10 до 2000 л/мин (номинальный 1000 л/мин). Назначение — поддержание заданного давления, предохранение от превышения и разгрузка системы.

Принцип работы МКПВ 50/3С

Отсюда практический вывод: противодавление в линии Y прибавляется к давлению срабатывания, поэтому слив управления делают коротким и без подпора. Каскадов два — основной и управляющий; управляющий выполнен как клапан давления прямого действия и может включать гидропилот электрического управления разгрузкой. Для «Гидроклапан МКПВ 50/3С» мы сверяем код с вашей схемой до отгрузки.

Характеристики: Гидроклапан МКПВ 50/3С

Код МКПВ 50/3С по частям

Первая группа МКПВ — гидроклапан предохранительный непрямого действия. Число 50 — условный проход в миллиметрах, /3 — номинальное давление на входе 32 МПа (320 кгс/см²). Буква С после /3 у МКПВ-50 и МКПВ-80 — способ монтажа: С — стыковой, клапан садится стыковой плоскостью на плиту. Исполнение по давлению настройки (6,3 / 10 / 20 / 32 МПа), вид регулировочного устройства, управляющий сигнал и климатическое исполнение в названии карточки не показаны: по структуре листа они дописываются в полном обозначении — например, МКПВ-50/3С3В3Г24ИУХЛ4 в примере листа.

Подбор МКПВ 50/3С по расходу

Пик давления: при настройке 20 МПа мгновенный рост даёт до 20 + 2,5 = 22,5 МПа (225 бар), а при настройке 32 МПа — 32 + 2,5 = 34,5 МПа (345 бар), что близко к максимальным 35 МПа. Минимальный расход по листу для Ду 50 — 10 л/мин; ниже этого значения аппарат работает вне паспортных данных. Условная средняя скорость в проходе Ду 50 при номинальном расходе: 1000 ÷ 60000 ÷ 1963,5 мм² × 10⁶ ≈ 8,5 м/с; при максимальном: 2000 ÷ 60000 ÷ 1963,5 мм² × 10⁶ ≈ 17 м/с. Это расчёт для сравнения типоразмеров, а не паспортная величина. Пример подбора по расходу — условный. Насос 100 см³ × 1500 об/мин ÷ 1000 = 150 л/мин; доля от номинального расхода 1000 л/мин: 150 ÷ 1000 × 100 ≈ 15 %. Второй условный насос: 63 × 1450 ÷ 1000 = 91,35 л/мин (рабочий объём 63 см³, 1450 об/мин), это 91,35 ÷ 1000 × 100 ≈ 9,1 % номинального расхода. Заменяя «Гидроклапан МКПВ 50/3С», сверяйте весь код, а не начало.

Комплект к МКПВ 50/3С

Монтажная плита в позицию не входит. В заявке полезно сразу назвать давление настройки: в названии карточки оно не указано, а ряд — 6,3; 10; 20 и 32 МПа. Если в схеме есть электромагнит, уточните род тока и напряжение. Регулировочное устройство выбирают из трёх вариантов — винт, рукоятка, колпачок под пломбу. Если в системе стоит «Гидроклапан МКПВ 50/3С», проверьте шильдик ещё раз.

Подбор замены для МКПВ 50/3С

Ближайшие позиции раздела: Гидроклапан МКПВ 50/3А, Гидроклапан МКПВ-40/3Ф1, МКПВ-40/3Ф2. Ещё в группе: МКПВ-63/3Ф2, МКПВ-63/3Ф6, МКПВ-50/3Ф6. Раздел группы — Гидроклапаны МКПВ-40, МКПВ-50, МКПВ-63; выше стоит общий раздел Гидроклапаны предохранительные МКПВ. Изделия других изготовителей сопоставляют только по Ду, размерам гнезда, давлению настройки и схеме. Сравнивая «Гидроклапан МКПВ 50/3С» с соседями, смотрите на последние знаки кода.

Подбор и ограничения МКПВ 50/3С

Номинальное давление на входе — 32 МПа, максимальное — 35 МПа; настройка выше этого значения недопустима. Не путайте «/3» (давление на входе 32 МПа) с давлением настройки: оно задаётся отдельно в ряду 6,3–32 МПа. Расход ниже 10 л/мин и выше 2000 л/мин для Ду 50 в паспорт не укладывается. Ошибка в одном знаке кода «Гидроклапан МКПВ 50/3С» даёт другую позицию.
