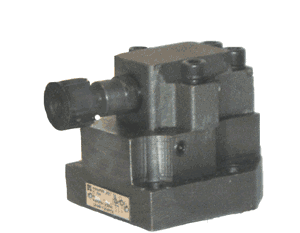

Гидроклапан МКПВ 50/3А

Гидроклапан МКПВ 50/3А — предохранительный гидроклапан непрямого действия Ду 50, фланцевый монтаж, номинальное давление на входе 32 МПа. Расход по листу изготовителя: номинальный 1000, максимальный 2000, минимальный 10 л/мин. Ему доверяют поддержание давления, защиту от превышения и разгрузку гидросистемы.

Что внутри МКПВ 50/3А и как он срабатывает

Настройка отсчитывается как превышение давления на входе (линия P) над давлением в линии отвода управления Y. Корпус делится на основной и управляющий каскады, а управляющий — это клапан прямого действия, при необходимости с гидропилотом для электрической разгрузки. Из определения настройки следует, что подпор в линии Y сдвигает фактическое давление срабатывания вверх; слив управления лучше вести отдельно и без сопротивления. Данные по «Гидроклапан МКПВ 50/3А» берутся из листа изготовителя и карточки.

Характеристики: Гидроклапан МКПВ 50/3А

Как читается код МКПВ 50/3А

Первая группа МКПВ — гидроклапан предохранительный непрямого действия. Число 50 — условный проход в миллиметрах, /3 — номинальное давление на входе 32 МПа (320 кгс/см²). Буква А после /3 у МКПВ-50 и МКПВ-80 — способ монтажа: А — фланцевый, клапан крепится фланцем. Исполнение по давлению настройки (6,3 / 10 / 20 / 32 МПа), вид регулировочного устройства, управляющий сигнал и климатическое исполнение в названии карточки не показаны: по структуре листа они дописываются в полном обозначении — например, МКПВ-50/3С3В3Г24ИУХЛ4 в примере листа.

Арифметика подбора для МКПВ 50/3А

Для сравнения возьмём ещё насос 100 × 1500 ÷ 1000 = 150 л/мин (рабочий объём 100 см³, 1500 об/мин) — примерно 15 % от номинальных 1000 л/мин (150 ÷ 1000 × 100). Пример подбора по расходу — условный. Насос 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин — примерно 9,1 % от номинальных 1000 л/мин (91,35 ÷ 1000 × 100). Мгновенный рост давления поднимает его на 2,5 МПа: 20 + 2,5 = 22,5 МПа при настройке 20 МПа и 32 + 2,5 = 34,5 МПа при настройке 32 МПа; максимум на входе — 35 МПа. Минимальный расход по листу для Ду 50 — 10 л/мин; ниже этого значения аппарат работает вне паспортных данных. Условная средняя скорость в проходе Ду 50 при номинальном расходе: 1000 ÷ 60000 ÷ 1963,5 мм² × 10⁶ ≈ 8,5 м/с; при максимальном: 2000 ÷ 60000 ÷ 1963,5 мм² × 10⁶ ≈ 17 м/с. Это расчёт для сравнения типоразмеров, а не паспортная величина. Сравнивая «Гидроклапан МКПВ 50/3А» с соседями, смотрите на последние знаки кода.

С чем заказывать МКПВ 50/3А

Плиту или корпус под стыковую плоскость конструктор системы подбирает отдельно. Для электрического управления назовите вид и напряжение управляющего сигнала: постоянный или переменный ток. Дополнительно по заказу — световая индикация срабатывания электромагнита. В заявке полезно сразу назвать давление настройки: в названии карточки оно не указано, а ряд — 6,3; 10; 20 и 32 МПа. Позицию «Гидроклапан МКПВ 50/3А» проверяют по документу, а не по внешнему виду.

Аналоги и замена МКПВ 50/3А

С этой позицией чаще всего сверяют: МКПВ 50/3С, МКПВ-40/3Ф1, МКПВ-40/3Ф2. Из той же группы также: МКПВ-63/3Ф1, МКПВ-63/3Ф6, МКПВ-63/3Ф3. Остальные исполнения собраны в разделах Гидроклапаны МКПВ-40, МКПВ-50, МКПВ-63 и Гидроклапаны предохранительные МКПВ. Нумерация схем Ф1–Ф10 встречается и у аппаратов другого белорусского изготовителя; полный код с хвостом и чертёж сверяют до заказа. Замену изделием другого изготовителя проверяют по размерам гнезда и схеме, а не по названию. Для «Гидроклапан МКПВ 50/3А» мы сверяем код с вашей схемой до отгрузки.

Чего не делать с МКПВ 50/3А

Не путайте «/3» (давление на входе 32 МПа) с давлением настройки: оно задаётся отдельно в ряду 6,3–32 МПа. Диапазон Ду 50 — от 10 до 2000 л/мин; вне него параметры листа не действуют. Номинальное давление на входе — 32 МПа, максимальное — 35 МПа; настройка выше этого значения недопустима. При заказе «Гидроклапан МКПВ 50/3А» называйте код целиком, вместе с последними знаками.
