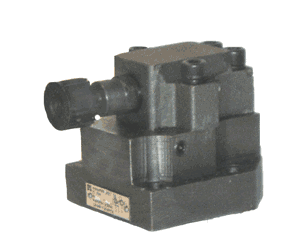

Гидроклапан МКПВ 80/3С

Гидроклапан МКПВ 80/3С — предохранительный гидроклапан непрямого действия Ду 80, стыковой монтаж, номинальное давление на входе 32 МПа. Расход по листу изготовителя: номинальный 2500, максимальный 4000, минимальный 10 л/мин. Ему доверяют поддержание давления, защиту от превышения и разгрузку гидросистемы.

Что внутри МКПВ 80/3С и как он срабатывает

Из определения настройки следует, что подпор в линии Y сдвигает фактическое давление срабатывания вверх; слив управления лучше вести отдельно и без сопротивления. Настройка отсчитывается как превышение давления на входе (линия P) над давлением в линии отвода управления Y. Каскадов два — основной и управляющий; управляющий выполнен как клапан давления прямого действия и может включать гидропилот электрического управления разгрузкой. Для «Гидроклапан МКПВ 80/3С» мы сверяем код с вашей схемой до отгрузки.

Характеристики: Гидроклапан МКПВ 80/3С

Код МКПВ 80/3С по частям

Первая группа МКПВ — гидроклапан предохранительный непрямого действия. Число 80 — условный проход в миллиметрах, /3 — номинальное давление на входе 32 МПа (320 кгс/см²). Буква С после /3 у МКПВ-50 и МКПВ-80 — способ монтажа: С — стыковой, клапан садится стыковой плоскостью на плиту. Исполнение по давлению настройки (6,3 / 10 / 20 / 32 МПа), вид регулировочного устройства, управляющий сигнал и климатическое исполнение в названии карточки не показаны: по структуре листа они дописываются в полном обозначении — например, МКПВ-50/3С3В3Г24ИУХЛ4 в примере листа.

Арифметика подбора для МКПВ 80/3С

При таком типоразмере один насос из ряда 16–100 см³ занимает малую часть номинального расхода, поэтому Ду 80 ставят в линиях с большим суммарным расходом. Мгновенный рост давления поднимает его на 2,5 МПа: 20 + 2,5 = 22,5 МПа при настройке 20 МПа и 32 + 2,5 = 34,5 МПа при настройке 32 МПа; максимум на входе — 35 МПа. Второй условный насос: 25 см³ при 1450 об/мин: 25 × 1450 ÷ 1000 = 36,25 л/мин; доля от номинального расхода 2500 л/мин: 36,25 ÷ 2500 × 100 ≈ 1,5 %. Пример подбора по расходу — условный. Насос 40 см³ на 1450 об/мин (40 × 1450 ÷ 1000) = 58 л/мин, это 58 ÷ 2500 × 100 ≈ 2,3 % номинального расхода. Для сравнения типоразмеров: 2500 ÷ 60000 ÷ 5026,5 мм² × 10⁶ ≈ 8,3 м/с при номинальном расходе и 4000 ÷ 60000 ÷ 5026,5 мм² × 10⁶ ≈ 13,3 м/с при максимальном (условная скорость по сечению Ду 80). Нижняя граница по листу — 10 л/мин: при меньшей подаче параметры не гарантируются. Заменяя «Гидроклапан МКПВ 80/3С», сверяйте весь код, а не начало.

Что заказать вместе с МКПВ 80/3С

Регулировочное устройство выбирают из трёх вариантов — винт, рукоятка, колпачок под пломбу. Если в схеме есть электромагнит, уточните род тока и напряжение. В заявке полезно сразу назвать давление настройки: в названии карточки оно не указано, а ряд — 6,3; 10; 20 и 32 МПа. Плиту или корпус под стыковую плоскость конструктор системы подбирает отдельно. Сравнивая «Гидроклапан МКПВ 80/3С» с соседями, смотрите на последние знаки кода.

Аналоги и замена МКПВ 80/3С

Соседние коды: Гидроклапан МКПВ 80/3А, МКПВ-80/3Ф1, МКПВ-80/3Ф2. Ещё в группе: МКПВ-80/3Ф6, МКПВ-100/3Ф1, МКПВ-100/3Ф2. Полный список группы — Гидроклапаны МКПВ-80, МКПВ-100, шире — Гидроклапаны предохранительные МКПВ. Совпадение схемного номера ещё не делает аппараты взаимозаменяемыми: ту же нумерацию схем Ф1–Ф10 встречаем и у предохранительных клапанов другого завода, а хвост обозначения у него иной. Изделия других изготовителей сопоставляют только по Ду, размерам гнезда, давлению настройки и схеме. Если вы подбираете «Гидроклапан МКПВ 80/3С», начните с паспорта и шильдика.

Что учесть при выборе МКПВ 80/3С

Диапазон Ду 80 — от 10 до 4000 л/мин; вне него параметры листа не действуют. Ставить аппарат на давление выше 35 МПа нельзя. При заказе «Гидроклапан МКПВ 80/3С» называйте код целиком, вместе с последними знаками.
