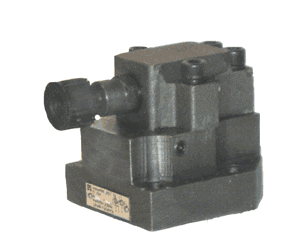

Гидроклапан МКПВ 80/3А

Гидроклапан МКПВ 80/3А — предохранительный гидроклапан непрямого действия Ду 80, фланцевый монтаж, номинальное давление на входе 32 МПа. Расход по листу изготовителя: номинальный 2500, максимальный 4000, минимальный 10 л/мин. Назначение — поддержание заданного давления, предохранение от превышения и разгрузка системы.

Как устроен и работает МКПВ 80/3А

Давление настройки задаёт, насколько давление в линии P должно превысить давление в линии отвода управления Y. Отсюда практический вывод: противодавление в линии Y прибавляется к давлению срабатывания, поэтому слив управления делают коротким и без подпора. Каскадов два — основной и управляющий; управляющий выполнен как клапан давления прямого действия и может включать гидропилот электрического управления разгрузкой. Заменяя «Гидроклапан МКПВ 80/3А», сверяйте весь код, а не начало.

Характеристики: Гидроклапан МКПВ 80/3А

Обозначение МКПВ 80/3А: что в нём зашифровано

Первая группа МКПВ — гидроклапан предохранительный непрямого действия. Число 80 — условный проход в миллиметрах, /3 — номинальное давление на входе 32 МПа (320 кгс/см²). Буква А после /3 у МКПВ-50 и МКПВ-80 — способ монтажа: А — фланцевый, клапан крепится фланцем. Исполнение по давлению настройки (6,3 / 10 / 20 / 32 МПа), вид регулировочного устройства, управляющий сигнал и климатическое исполнение в названии карточки не показаны: по структуре листа они дописываются в полном обозначении — например, МКПВ-50/3С3В3Г24ИУХЛ4 в примере листа.

Арифметика подбора для МКПВ 80/3А

Минимальный расход по листу для Ду 80 — 10 л/мин; ниже этого значения аппарат работает вне паспортных данных. При таком типоразмере один насос из ряда 16–100 см³ занимает малую часть номинального расхода, поэтому Ду 80 ставят в линиях с большим суммарным расходом. Условный пример: насос 16 см³ на 1500 об/мин (16 × 1500 ÷ 1000) = 24 л/мин — примерно 1 % от номинальных 2500 л/мин (24 ÷ 2500 × 100). Второй условный насос: 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, это 58 ÷ 2500 × 100 ≈ 2,3 % номинального расхода. Пик давления: при настройке 20 МПа мгновенный рост даёт до 20 + 2,5 = 22,5 МПа (225 бар), а при настройке 32 МПа — 32 + 2,5 = 34,5 МПа (345 бар), что близко к максимальным 35 МПа. Для сравнения типоразмеров: 2500 ÷ 60000 ÷ 5026,5 мм² × 10⁶ ≈ 8,3 м/с при номинальном расходе и 4000 ÷ 60000 ÷ 5026,5 мм² × 10⁶ ≈ 13,3 м/с при максимальном (условная скорость по сечению Ду 80). Если в системе стоит «Гидроклапан МКПВ 80/3А», проверьте шильдик ещё раз.

Что уточнить при заказе МКПВ 80/3А

Для электрического управления назовите вид и напряжение управляющего сигнала: постоянный или переменный ток. Регулировочное устройство выбирают из трёх вариантов — винт, рукоятка, колпачок под пломбу. Дополнительно по заказу — световая индикация срабатывания электромагнита. Монтажная плита в позицию не входит. Если вы подбираете «Гидроклапан МКПВ 80/3А», начните с паспорта и шильдика.

Чем заменить МКПВ 80/3А

С этой позицией чаще всего сверяют: Гидроклапан МКПВ 80/3С, МКПВ-80/3Ф1, Гидроклапан МКПВ-80/3Ф2. Из той же группы также: МКПВ-80/3Ф9, МКПВ-100/3Ф2, МКПВ-80/3Ф4. Остальные исполнения собраны в разделах Гидроклапаны МКПВ-80, МКПВ-100 и Гидроклапаны предохранительные МКПВ. Нумерация схем Ф1–Ф10 встречается и у аппаратов другого белорусского изготовителя; полный код с хвостом и чертёж сверяют до заказа. Изделия других изготовителей сопоставляют только по Ду, размерам гнезда, давлению настройки и схеме. Сравнивая «Гидроклапан МКПВ 80/3А» с соседями, смотрите на последние знаки кода.

Где МКПВ 80/3А не подойдёт

Диапазон Ду 80 — от 10 до 4000 л/мин; вне него параметры листа не действуют. Цифра 3 после косой черты — класс давления на входе, а не настройка. При заказе «Гидроклапан МКПВ 80/3А» называйте код целиком, вместе с последними знаками.
