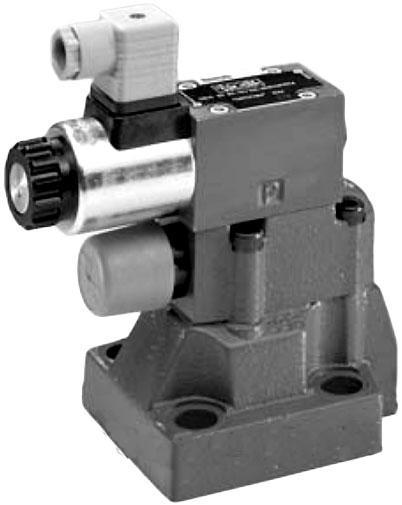

Гидроклапан давления DBW 10 B2-5X/350-6EW230N9K4

Позиция Гидроклапан давления DBW 10 B2-5X/350-6EW230N9K4 — DBW NG10 серии 5X: главный клапан ограничивает давление в линии P до настройки (ступень — до 350 бар), а распределитель 6E на 230 В переменного тока 50/60 Гц разгружает его по сигналу. Монтаж стыковой.

Принцип действия «Гидроклапан давления DBW 10 B2-5X/350-6EW230N9K4»

DBW работает как обычный пилотный предохранительный клапан DB, но разгрузкой главного золотника управляет электрический сигнал на установленном сверху распределителе. Линия P нагружает главный золотник и, через два дросселя, шарик пилота; шарик открывается, когда давление превышает пружину, золотник переходит в положение «P в T» и держит установленное давление. B — нормально открытое исполнение: без тока распределитель разгружает управляющую полость, и клапан пропускает поток с P на T при малом давлении; чтобы клапан держал настройку, магнит нужно включить. Исполнение с демпфированием переключения (код S6E…R12) вставляет сэндвич-плату между пилотным клапаном и распределителем: открытие соединения B2–B1 задерживается, поэтому пики давления и акустические удары разгрузки пропадают. Давление в портах Y и T у DBW с распределителем 6EW ограничено 160 бар — это предел пилотного распределителя, а не главного клапана (там до 315 бар).

Характеристики: Гидроклапан давления DBW 10 B2-5X/350-6EW230N9K4

Расшифровка обозначения DBW 10 B2-5X/350-6EW230N9K4

Разбор: 10 — типоразмер NG10; стыковой монтаж по ISO 6264-06-09-*-97; B — нормально открытое исполнение (B); 2 — регулировка втулкой с шестигранником под защитным колпачком; 5X — группа серий 50…59 с одинаковыми размерами; 350 — максимальное давление настройки — 350 бар (пружина пилота до этого значения); 6E — сверху стоит золотниковый распределитель по листу 23178; W230 — 230 В AC, 50/60 Гц; N9 — ручное дублирование пилота под колпачком; K4 — разъём DIN EN 175301-803 с двумя контактами и PE, розетка не входит в комплект.

Подбор «Гидроклапан давления DBW 10 B2-5X/350-6EW230N9K4» по расходу и электрике

Насос 16 см³ при 1450 об/мин даёт 23,2 л/мин — это 9,3 % предельного расхода 250 л/мин для NG10. Если весь поток уйдёт через клапан при настройке 350 бар, он превратится в тепло мощностью 350 × 23,2 ÷ 600 ≈ 13,5 кВт (бар × л/мин ÷ 600 = кВт). Ступень 350 бар выбирают так, чтобы рабочее давление системы лежало ниже верхней границы с запасом: при рабочем давлении 250 бар запас до ступени составляет 350 − 250 = 100 бар, и настройку можно уточнить на месте втулкой с шестигранником. Распределитель 6EW230 берёт 0,23 А при 50 Гц и 0,17 А при 60 Гц: 230 × 0,23 ≈ 52,9 ВА при удержании, пусковая мощность — 220 ВА. Время переключения у катушки AC короче: включение 10…20 мс, выключение 15…40 мс.

Что заказать вместе с «Гидроклапан давления DBW 10 B2-5X/350-6EW230N9K4»

Если нужен не клапан целиком, а только пилотная часть для плиты, заказывают DBC или DBT: пилотная часть DBC весит 1,2 кг.

Замена и сравнение с ближайшими кодами

Рядом в каталоге: DBW 10 B2-5X/200-6EW230N9K4 — ступень 200 бар; DBW 10 A2-5X/50-6EG24N9K4 — ступень 50 бар; питание 24 В DC; исполнение A; DBW 10 B2-5X/315-6EW230N9K4 — ступень 315 бар. При замене сравнивают ступень давления, исполнение A или B (нормально закрытое или открытое), напряжение распределителя и присоединение — плита или резьба. Весь ряд — в разделе Клапаны ограничения давления Rexroth DBW 10.

Ограничения при подборе

Демпфирование переключения S существует только у DBW; у DB без распределителя такого кода нет.

Правила установки на машине

Соединения P и T подключают на полное сечение; порт Y выводят на бак отдельной линией, если используется внешний слив пилота.
