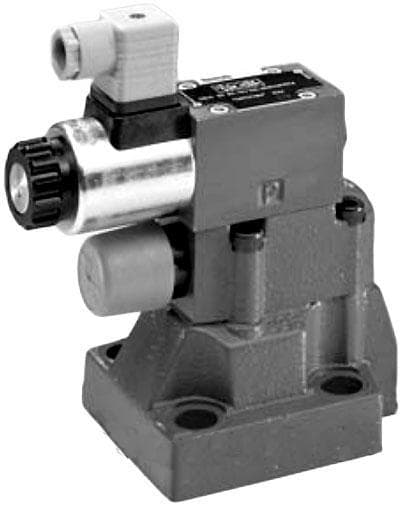

Гидроклапан давления DBW 10 AG2-5X/350-6EW230N9K4

Гидроклапан давления DBW 10 AG2-5X/350-6EW230N9K4 — пилотный клапан ограничения давления Bosch Rexroth с электрической разгрузкой: DBW NG10, серия 5X, резьбовой корпус G1/2. Настройка — до 350 бар, управляющий распределитель — 230 В переменного тока 50/60 Гц.

Что делает «Гидроклапан давления DBW 10 AG2-5X/350-6EW230N9K4»: ограничение и разгрузка

Главный золотник DBW закрыт, пока давление в P ниже настройки пилотной пружины. Как только шарик пилота открывается, на золотнике появляется перепад давления, P соединяется с T, и клапан сбрасывает излишек масла, сохраняя настройку. Установленный распределитель позволяет разгрузить клапан по электрическому сигналу. A — нормально закрытое исполнение: без тока распределитель держит клапан в режиме предохранительного, давление ограничивается настройкой. Минимальное давление настройки зависит от расхода (кривые листа), а подпор в линиях T и Y прибавляется к нему: чем больше подпор, тем выше минимальное давление в разгруженном состоянии. Масса этого исполнения DBW — 6,75 кг; отдельная пилотная часть DBWC весит 2,65 кг, а DBC — 1,2 кг.

Характеристики: Гидроклапан давления DBW 10 AG2-5X/350-6EW230N9K4

Расшифровка обозначения DBW 10 AG2-5X/350-6EW230N9K4

• 10 — типоразмер NG10; резьбовое присоединение G1/2
• AG — нормально закрытое исполнение (A); G — резьбовое присоединение
• 2 — втулка с шестигранником и колпачок для настройки давления
• 5X — серия 50…59 — установочные и присоединительные размеры не меняются
• 350 — максимальное давление настройки — 350 бар (пружина пилота до этого значения)
• 6E — сверху стоит золотниковый распределитель по листу 23178
• W230 — катушка на 230 В, 50 или 60 Гц
• N9 — ручное дублирование пилота под колпачком
• K4 — разъём DIN EN 175301-803 с двумя контактами и PE, розетка не входит в комплект

Считаем: запас по расходу и нагрузка на сеть

Пример: подача насоса 40 см³ при 1450 об/мин — 58 л/мин, то есть 23,2 % от 250 л/мин, допустимых для NG10. На холостом ходу при настройке 350 бар клапан пропускает весь этот поток, и тепловая мощность составляет 350 × 58 ÷ 600 ≈ 33,8 кВт. Ступень 350 бар выбирают так, чтобы рабочее давление системы лежало ниже верхней границы с запасом: при рабочем давлении 90 бар запас до ступени составляет 350 − 90 = 260 бар, и настройку можно уточнить на месте втулкой с шестигранником. Распределитель 6EW230 берёт 0,23 А при 50 Гц и 0,17 А при 60 Гц: 230 × 0,23 ≈ 52,9 ВА при удержании, пусковая мощность — 220 ВА. Время переключения у катушки AC короче: включение 10…20 мс, выключение 15…40 мс.

Комплект: что взять сразу

Уплотнения NBR стандартные; для HFC-жидкостей подходит NBR, для остальных негорючих и биоразлагаемых — FKM (код V).

Если эта позиция не подойдёт: ближайшие исполнения

Рядом в каталоге: DBW 10 AG2-5X/100-6EW230N9K4 — ступень 100 бар; DBW 10 AG2-5X/200-6EW230N9K4 — ступень 200 бар; DBW 10 AG2-5X/315-6EW230N9K4 — ступень 315 бар. Внутри серии 5X (50…59) размеры не меняются, поэтому коды отличаются ступенью давления, питанием распределителя (G24 или W230), исполнением A или B и типом присоединения. Весь ряд — в разделе Клапаны ограничения давления Rexroth DBW 10.

Где «Гидроклапан давления DBW 10 AG2-5X/350-6EW230N9K4» не подойдёт

Не превышайте предельный расход 250 л/мин для NG10: при большем потоке давление за клапаном растёт, а шум и нагрев увеличиваются. Демпфирование переключения S существует только у DBW; у DB без распределителя такого кода нет.

Установка и эксплуатация «Гидроклапан давления DBW 10 AG2-5X/350-6EW230N9K4»

Соединения P и T подключают на полное сечение; порт Y выводят на бак отдельной линией, если используется внешний слив пилота.
