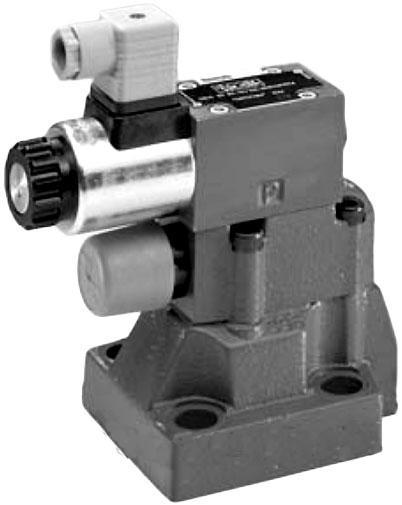

Гидроклапан давления DBW 10 A2-5X/50-6EW230N9K4

Гидроклапан давления DBW 10 A2-5X/50-6EW230N9K4: предохранительный клапан с разгрузкой для линий высокого давления; типоразмер NG10, пружина пилота на 50 бар, управление — 230 В переменного тока 50/60 Гц. Предельный расход серии для этого размера — 250 л/мин, давление в P и X — до 350 бар.

Что делает «Гидроклапан давления DBW 10 A2-5X/50-6EW230N9K4»: ограничение и разгрузка

DBW работает как обычный пилотный предохранительный клапан DB, но разгрузкой главного золотника управляет электрический сигнал на установленном сверху распределителе. Линия P нагружает главный золотник и, через два дросселя, шарик пилота; шарик открывается, когда давление превышает пружину, золотник переходит в положение «P в T» и держит установленное давление. A — нормально закрытое исполнение: без тока распределитель держит клапан в режиме предохранительного, давление ограничивается настройкой. Для работы на минимальном давлении открытия есть исполнение U (до 315 бар); для типоразмера 32 есть главный золотник Ø28 мм — код N. Исполнение с демпфированием переключения (код S6E…R12) вставляет сэндвич-плату между пилотным клапаном и распределителем: открытие соединения B2–B1 задерживается, поэтому пики давления и акустические удары разгрузки пропадают. Тип настройки давления бывает четырёх видов: 1 — вращающаяся ручка, 2 — втулка с шестигранником и колпачком (как в этой позиции), 3 — запираемая ручка со шкалой, 7 — ручка со шкалой.

Характеристики: Гидроклапан давления DBW 10 A2-5X/50-6EW230N9K4

Расшифровка обозначения DBW 10 A2-5X/50-6EW230N9K4

• DBW — клапан ограничения давления с пилотным управлением и установленным распределителем (разгрузка по сигналу)
• 10 — типоразмер NG10; стыковой монтаж по ISO 6264-06-09-*-97
• A — нормально закрытое исполнение (A)
• 2 — втулка с шестигранником и колпачок для настройки давления
• 5X — группа серий 50…59 с одинаковыми размерами
• 50 — максимальное давление настройки — 50 бар (пружина пилота до этого значения)
• 6E — пилотный распределитель 6E по листу 23178
• W230 — 230 В AC, 50/60 Гц
• N9 — ручное дублирование распределителя — скрытое
• K4 — трёхполюсный разъём (2 + PE) DIN EN 175301-803; розетка заказывается отдельно

Подбор «Гидроклапан давления DBW 10 A2-5X/50-6EW230N9K4» по расходу и электрике

Пример: подача насоса 100 см³ при 1450 об/мин — 145 л/мин, то есть 58 % от 250 л/мин, допустимых для NG10. На холостом ходу при настройке 50 бар клапан пропускает весь этот поток, и тепловая мощность составляет 50 × 145 ÷ 600 ≈ 12,1 кВт. Ступень 50 бар выбирают так, чтобы рабочее давление системы лежало ниже верхней границы с запасом: при рабочем давлении 40 бар запас до ступени составляет 50 − 40 = 10 бар, и настройку можно уточнить на месте втулкой с шестигранником. Распределитель 6EW230 берёт 0,23 А при 50 Гц и 0,17 А при 60 Гц: 230 × 0,23 ≈ 52,9 ВА при удержании, пусковая мощность — 220 ВА. Время переключения у катушки AC короче: включение 10…20 мс, выключение 15…40 мс.

Комплект: что взять сразу

Распределитель 6E по листу 23178 поставляется установленным; запасная катушка и розетка заказываются по коду напряжения (G24 или W230).

Похожие позиции рядом

Если «Гидроклапан давления DBW 10 A2-5X/50-6EW230N9K4» не подойдёт — сравните: DBW 10 A2-5X/100-6EW230N9K4 — ступень 100 бар; DBW 10 A2-5X/350-6EG24N9K4 — ступень 350 бар; питание 24 В DC; DBW 10 A2-5X/315-6EG24N9K4 — ступень 315 бар; питание 24 В DC. Изделие другого изготовителя на плиту ISO 6264 встаёт по размерам, но настройку, ступень и схему разгрузки проверяют отдельно. Весь ряд — в разделе Клапаны ограничения давления Rexroth DBW 10.

Ограничения при подборе

Не превышайте предельный расход 250 л/мин для NG10: при большем потоке давление за клапаном растёт, а шум и нагрев увеличиваются.

Монтаж и обслуживание

Катушку распределителя меняют отдельно от клапана; ответную розетку надо надёжно зафиксировать.
