Дроссель с обратным клапаном 3/8" OL-380FUV

Дроссель с обратным клапаном 3/8" OL-380FUV — дроссель с обратным клапаном OLEOCON на 3/8″: регулирует расход в одном направлении и свободно пропускает поток в обратном. Номинальный расход — 30 л/мин, давление 350 бар. Рукоятка позволяет точно настроить расход, а стопорный винт фиксирует положение от вибрации.

Принцип работы: Дроссель с обратным клапаном 3/8" OL-380FUV

У дросселя с обратным клапаном игла работает только в одну сторону, а в обратную поток идёт через встроенный клапан без ограничения.

Типовое место — линия цилиндра подъёмной платформы или промышленной установки: дроссель задаёт скорость движения при постоянном расходе насоса.

Технические характеристики: Дроссель с обратным клапаном 3/8" OL-380FUV

По серии FUV/FCV: проход DN6…12, 350 бар; номинальные расходы 20, 30 и 50 л/мин для резьб G1/4, G3/8 и G1/2.

Как читать «OL-380FUV»

• OL- — префикс изделия
• 380 — размер: 380 = 3/8″
• FUV — дроссель с обратным клапаном

Цифры 120 и 380 в коде соответствуют размерам 1/2 и 3/8 по названиям карточек; в каталоге OLEOCON размер записан через резьбу G.

Арифметика для «Дроссель с обратным клапаном 3/8" OL-380FUV»

Для расхода 30 л/мин: поршень Ø50 мм даёт порядка 0,25 м/с, Ø63 мм — около 0,16 м/с, Ø80 мм — примерно 0,1 м/с (по формуле v = Q ÷ A).

Сечение линии 10 мм даёт порядка 19 л/мин на 4 м/с, но номинальный расход дросселя — только 30 л/мин: игла сужает проход намного сильнее.

Между G1/4 и G1/2 номинал вырастает в 2,5 раза (20 → 50 л/мин); 350 ÷ 160 ≈ 2,19 — запас по давлению для контура 160 бар.

Подбор и ограничения

Выбирают по расходу: номинал серии (30 л/мин для размера 3/8″) не должен быть превышен, иначе дроссель начнёт греть масло и греметь. Если нужно регулировать расход выше номинала, берут размер крупнее.

Дроссель с обратным клапаном выбирают, когда ограничивать нужно только рабочий ход, а возврат должен идти быстро.

Аналоги и замена

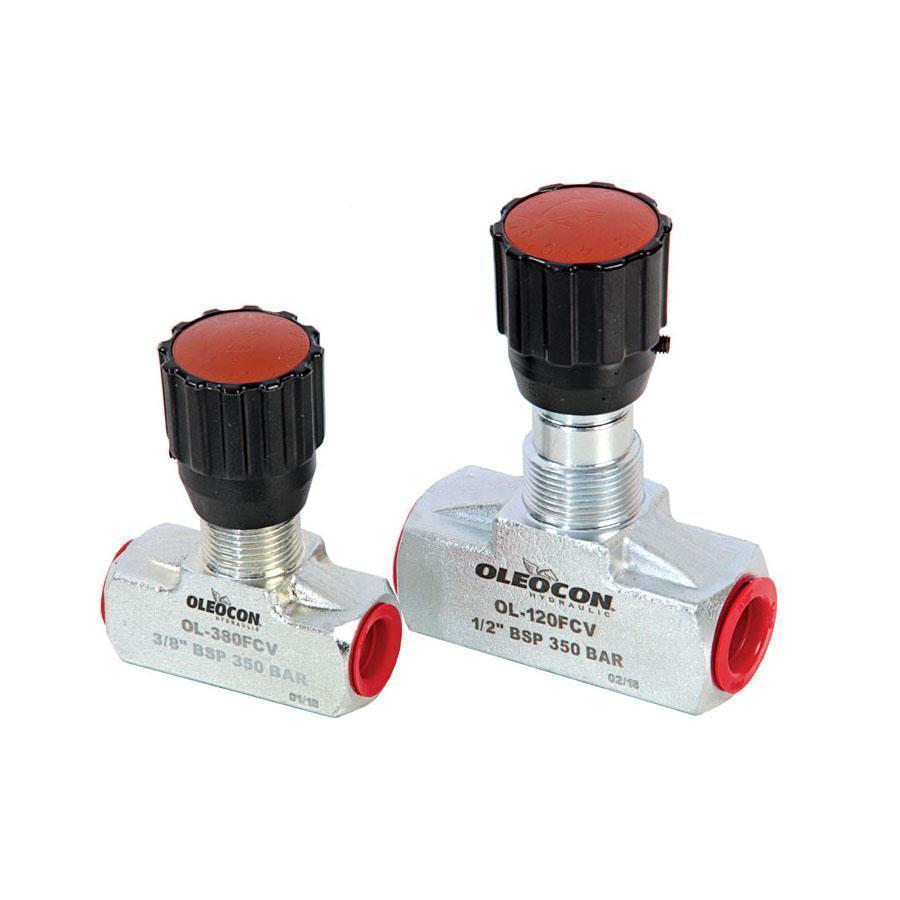

Рядом по разделу: OL-380FCV, OL-120FCV и OL-120FUV. Все дроссели бренда — Дроссели с обратным клапаном OLEOCON, каталог — Гидравлические элементы OLEOCON.

Для сравнения смотрите Дроссель трубного монтажа — другие присоединения и диапазоны расхода; при замене сверяйте резьбу и номинальный расход.

Установка дросселя «Дроссель с обратным клапаном 3/8" OL-380FUV»

Дроссель ставят на линию цилиндра так, чтобы стрелка потока на корпусе совпадала с рабочим направлением. Настройку выполняют на малой скорости, постепенно открывая иглу, затем фиксируют стопорным винтом.

Чистота масла определяет стабильность скорости: загрязнение сразу влияет на сечение иглы.
