Дроссель с обратным клапаном 1/2" OL-120FUV

Дроссель с обратным клапаном 1/2" OL-120FUV — дроссель с обратным клапаном (серия FUV) размера 1/2″, номинальный расход 50 л/мин, предел давления 350 бар. Рукоятка позволяет точно настроить расход, а стопорный винт фиксирует положение от вибрации.

Принцип работы: Дроссель с обратным клапаном 1/2" OL-120FUV

У дросселя с обратным клапаном игла работает только в одну сторону, а в обратную поток идёт через встроенный клапан без ограничения.

Такие дроссели широко применяют в промышленных установках и подъёмных платформах, где нужна плавная и повторяемая скорость движения; «Дроссель с обратным клапаном 1/2" OL-120FUV» рассчитан на 50 л/мин.

Технические характеристики: Дроссель с обратным клапаном 1/2" OL-120FUV

Каталог OLEOCON указывает для серий FUV и FCV: DN6…12, сталь, 350 бар (35 МПа); номинальный расход — 20 л/мин (G1/4), 30 л/мин (G3/8), 50 л/мин (G1/2).

Как читать «OL-120FUV»

• OL- — префикс изделия
• 120 — размер: 120 = 1/2″
• FUV — дроссель с обратным клапаном

Цифры 120 и 380 в коде соответствуют размерам 1/2 и 3/8 по названиям карточек; в каталоге OLEOCON размер записан через резьбу G.

Расчёт: скорость штока и запас по расходу для «Дроссель с обратным клапаном 1/2" OL-120FUV»

Для расхода 50 л/мин: поршень Ø50 мм даёт около 0,42 м/с, Ø63 мм — около 0,27 м/с, Ø80 мм — около 0,17 м/с (по формуле v = Q ÷ A).

Если дроссель прикрыт до половины номинала (25 л/мин), скорость штока Ø63 мм падает до 0,13 м/с — вдвое. Именно так настраивают плавность хода.

Сечение линии 12,5 мм даёт порядка 29 л/мин на 4 м/с, но номинальный расход дросселя — только 50 л/мин: игла сужает проход намного сильнее.

Как выбрать дроссель и чего избегать

Если ограничение нужно в обе стороны, берут двунаправленный дроссель FCV.

Для нагрузки, которая меняется, дроссель даст нестабильную скорость — здесь нужен регулятор потока с компенсацией давления.

Аналоги и замена

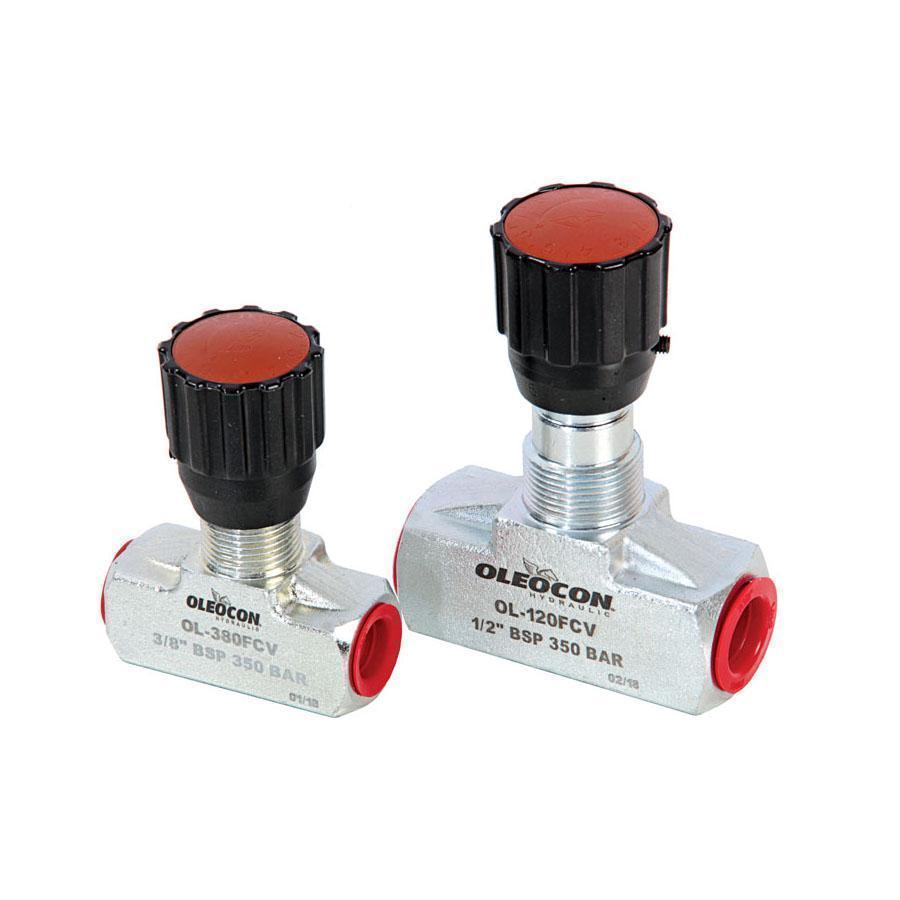

Рядом по разделу: OL-380FUV, OL-120FCV и OL-380FCV. Все дроссели бренда — Дроссели с обратным клапаном OLEOCON, каталог — Гидравлические элементы OLEOCON.

Дроссели других производителей собраны в разделе Дроссель трубного монтажа; для замены нужно совпадение по резьбе и расходу.

Монтаж и обслуживание

Дроссель ставят на линию цилиндра так, чтобы стрелка потока на корпусе совпадала с рабочим направлением. Настройку выполняют на малой скорости, постепенно открывая иглу, затем фиксируют стопорным винтом.

Чистота масла определяет стабильность скорости: загрязнение сразу влияет на сечение иглы.

Что чаще всего спрашивают

Чем «Дроссель с обратным клапаном 1/2" OL-120FUV» отличается от дросселя с другим индексом?

FCV — двунаправленный, FUV — с обратным клапаном; в этой позиции FUV.

Сколько литров в минуту пропускает «Дроссель с обратным клапаном 1/2" OL-120FUV»?

Номинальный расход по каталогу — 50 л/мин для размера 1/2″.

Как посчитать скорость цилиндра с «Дроссель с обратным клапаном 1/2" OL-120FUV»?

Скорость v = Q ÷ A: при 50 л/мин для поршня Ø63 мм это примерно 0,27 м/с.

Для заказа сообщите расход насоса, размер цилиндра, нужную скорость и давление — подтвердим «Дроссель с обратным клапаном 1/2" OL-120FUV» по каталогу. Поставка по России и СНГ.
