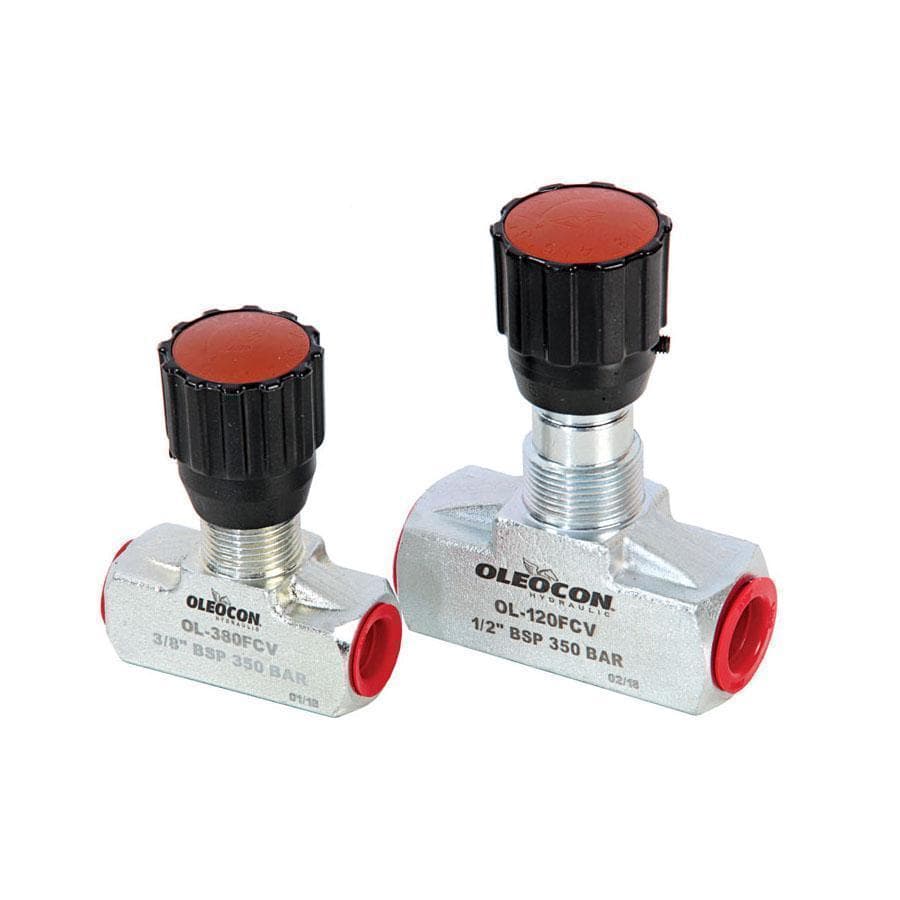

Дроссель без обратного клапана 1/2" OL-120FCV
- Тип
- двунаправленный дроссель
- Присоединение
- 1/2"
Дроссель без обратного клапана 1/2" OL-120FCV — дроссель без обратного клапана (серия FCV) размера 1/2″, номинальный расход 50 л/мин, предел давления 350 бар. Рукоятка позволяет точно настроить расход, а стопорный винт фиксирует положение от вибрации.
Что делает дроссель «Дроссель без обратного клапана 1/2" OL-120FCV»
У двунаправленного дросселя игла ограничивает поток в обе стороны, поэтому скорость регулируется и на выдвижении, и на втягивании.
Типовое место — линия цилиндра подъёмной платформы или промышленной установки: дроссель задаёт скорость движения при постоянном расходе насоса.
Технические характеристики: Дроссель без обратного клапана 1/2" OL-120FCV
| Характеристика | Значение |
|---|---|
| Материал | сталь |
| Давление | 350 бар (35 МПа) |
| Номинальный расход по каталогу | 50 л/мин |
| Изготовитель | OLEOCON Hydraulic |
| Присоединение | 1/2″ |
| Тип | двунаправленный дроссель без обратного клапана (FCV) |
| Регулировка | рукоятка со стопорным винтом |
| Условный проход | DN6…12 по ряду |
По серии FUV/FCV: проход DN6…12, 350 бар; номинальные расходы 20, 30 и 50 л/мин для резьб G1/4, G3/8 и G1/2.
Расшифровка обозначения OL-120FCV
- OL- — префикс изделия
- 120 — размер: 120 = 1/2″
- FCV — двунаправленный дроссель
Размер в коде — упрощённая запись; каталожное обозначение у производителя использует резьбу G1/4, G3/8, G1/2.
Арифметика для «Дроссель без обратного клапана 1/2" OL-120FCV»
Если дроссель прикрыт до половины номинала (25 л/мин), скорость штока Ø63 мм падает до 0,13 м/с — вдвое. Именно так настраивают плавность хода.
Размер 1/2″ при условном диаметре линии 12,5 мм: сечение 1,23 см², на скорости масла 4 м/с проходит около 29 л/мин, на 6 м/с — примерно 44 л/мин; номинал дросселя 50 л/мин существенно меньше, потому что рабочее сечение иглы мало.
Номинальные расходы серии относятся как 50 ÷ 20 = 2,5: дроссель G1/2 пропускает в 2,5 раза больше, чем G1/4. Давление 350 бар к рабочим 160 бар даёт запас порядка 2,19.
Подбор и ограничения
Выбирают по расходу: номинал серии (50 л/мин для размера 1/2″) не должен быть превышен, иначе дроссель начнёт греть масло и греметь. Если нужно регулировать расход выше номинала, берут размер крупнее.
Дроссель регулирует скорость только при постоянной нагрузке; при изменении нагрузки скорость плавает, и для точной скорости нужен регулятор расхода.
Аналоги и замена
Соседние исполнения: OL-120FUV, OL-380FUV и OL-380FCV; раздел группы — Дроссели с обратным клапаном OLEOCON.
Дроссели других производителей собраны в разделе Дроссель трубного монтажа; для замены нужно совпадение по резьбе и расходу.
Монтаж и обслуживание
Монтаж: стрелка корпуса по потоку, настройка от закрытого положения к открытому, затем фиксация винтом на рукоятке.
Масло должно быть чистым: частицы в зазоре иглы меняют расход и приводят к «ползучей» скорости. Раз в обслуживание проверяют, не сместилась ли уставка.
