Датчик уровня с термостатом LG1R2T5

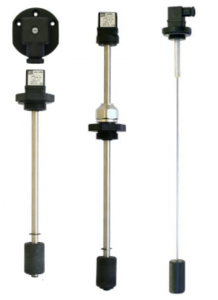

Датчик уровня с термостатом LG1R2T5 — это поплавковое реле уровня FOX LG1; регулируемая штанга 200–370 мм, встроенный термостат на 50 °C. Задача реле — следить за уровнем масла в баке и подавать сигнал при падении или росте уровня.

Назначение и принцип работы «Датчик уровня с термостатом LG1R2T5»

У серии LG1 штанга бывает фиксированной (от 100 мм с шагом 50 мм) или регулируемой трёх диапазонов — R1, R2, R3.

Штанга LG2 — 500 мм, укорачивается, максимум 1000 мм.

По заказу в реле встраивают биметаллический термостат на 40–90 °C — тогда в коде появляется T4…T9.

Поплавок следует за уровнем жидкости и на заданной высоте переключает контакт; высота определяется длиной штанги.

Реле уровня показывает только пороговое состояние; для измерения уровня по высоте служат указатели уровня LV.

Датчик уровня с термостатом LG1R2T5: основные параметры

В таблицу вошло только то, что подтверждает обозначение или каталог FOX 2025 года.

Как читается код LG1R2T5

Код раскладывается так: LG1 — поплавковое реле уровня FOX; R2 — регулируемая штанга 200–370 мм; T5 — встроенный биметаллический термостат на 50 °C (ряд T4…T9 — 40…90 °C).

Считаем по данным позиции

Соседние диапазоны регулировки перекрываются: 220 − 200 = 20 мм — перекрытие диапазонов R1 и R2; 370 − 350 = 20 мм — перекрытие R2 и R3. Поэтому почти любую глубину бака закрывает один из трёх типоразмеров.

Температура встроенного термостата: 5 × 10 = 50 °C.

Ширина ряда встроенных термостатов T4…T9: 90 − 40 = 50 °C.

Для бака глубиной около 400 мм регулируемая штанга R3 (350–600 мм) укладывается в диапазон, R2 заканчивается на 370 мм.

Принадлежности к «Датчик уровня с термостатом LG1R2T5»

Для визуального контроля уровня в баке есть указатели уровня LV.

Весь ряд — в разделе «Датчик уровня FOX».

Вместе с позицией удобно сразу заказать ответные части и уплотнения, чтобы не ждать их отдельно.

Соседние исполнения и замена

Ближайшие позиции раздела: LG1R1T7, LG1R2T7 и LG1R2T4. Все исполнения собраны в разделе «Датчик уровня FOX».

Подбор и ограничения

Длину штанги определяют по глубине бака и нужному порогу: изменить фиксированную штангу LG1 после поставки нельзя, а регулируемую — только в своём диапазоне.

Контакт рассчитан на малую нагрузку, мощные цепи включают через промежуточное реле.

Параметры, которые каталог FOX не подтверждает, по аналогии с другой серией не принимают: их уточняют по заявке.

Исполнение с частью кода, которой нет в таблицах каталога, подтверждают перед поставкой.

Как ставить и обслуживать

Затяжка — по шестограннику корпуса.

Проверка свободного хода поплавка обязательна.

Проводку подключают по схеме и уплотняют ввод кабеля.

Перед пуском проверяют герметичность соединений при рабочем давлении и контролируют, что нет подтёков.
