Датчик уровня LG1/150

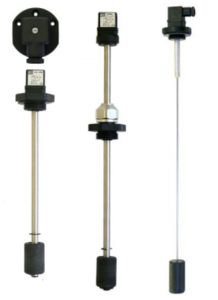

Датчик уровня LG1/150 — это поплавковое реле уровня FOX LG1; фиксированная штанга 150 мм. Его ставят на бак или в линию гидросистемы, чтобы контролировать уровень жидкости без осмотра.

Для чего нужна позиция и как она работает

У серии LG1 штанга бывает фиксированной (от 100 мм с шагом 50 мм) или регулируемой трёх диапазонов — R1, R2, R3.

Штанга LG2 — 500 мм, укорачивается, максимум 1000 мм.

По заказу в реле встраивают биметаллический термостат на 40–90 °C — тогда в коде появляется T4…T9.

Положение поплавка на штанге определяет высоту срабатывания, поэтому длина штанги — главный параметр подбора.

FOX s.r.l. — итальянский производитель; на сайте компании показаны гидроаккумуляторы, демпферы пульсаций, калибраторы расхода и измерительные приборы: реле давления, датчики, термостаты, реле уровня и расхода.

Датчик уровня LG1/150: основные параметры

Таблица собрана из кода позиции и каталога FOX 2025 года; всё, что каталог не подтверждает, мы не вписывали.

Код LG1/150 по частям

Разберём обозначение LG1/150 по порядку.

• LG1 — поплавковое реле уровня FOX
• /150 — фиксированная штанга 150 мм (от 100 мм, шаг 50 мм)

Расчёт и арифметика для «Датчик уровня LG1/150»

Длина штанги: 150 − 100 = 50 мм — превышение над минимальной фиксированной длиной 100 мм; (150 − 100) ÷ 50 = 1 — число шагов по 50 мм от минимальной длины.

Для бака глубиной около 400 мм регулируемая штанга R3 (350–600 мм) укладывается в диапазон, R2 заканчивается на 370 мм.

Что заказать вместе

Если нужен только порог по температуре, смотрите биметаллические термостаты; для измерения — датчик температуры TT4.

Для визуального контроля уровня в баке есть указатели уровня LV.

Весь ряд — в разделе «Датчик уровня FOX».

Чем заменить «Датчик уровня LG1/150»

Рядом в линейке стоят LG1R1 и TT4 * 2. Остальные позиции — в разделе «Датчик уровня FOX».

Подбор и ограничения

Длину штанги определяют по глубине бака и нужному порогу: изменить фиксированную штангу LG1 после поставки нельзя, а регулируемую — только в своём диапазоне.

Поплавок должен свободно двигаться: нельзя ставить реле рядом с перегородками и сливной струёй.

Параметры, которые каталог FOX не подтверждает, по аналогии с другой серией не принимают: их уточняют по заявке.

Если в коде есть неизвестная часть, исполнение сверяют по паспорту.

Как ставить и обслуживать

Срабатывание проверяют, меняя уровень жидкости при пуске и по контрольной линейке.

Кабельный ввод уплотняют после подключения.

При приёмке код на шильдике сверяют с кодом в заказе: расхождение в одной букве меняет исполнение.

После монтажа соединения осматривают под давлением на отсутствие подтёков.
