Датчик уровня LG1R3

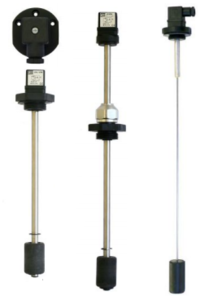

Датчик уровня LG1R3 относится к датчикам уровня FOX LG1: поплавок на штанге переключает контакт при изменении уровня; штанга 350–600 мм. Датчик ставят в бак для контроля минимального или максимального уровня масла; регулируемая штанга позволяет подстроить положение поплавка по месту. Ниже — расшифровка LG1R3, арифметика по ходу штанги и список принадлежностей.

Принцип действия «Датчик уровня LG1R3»

Поплавок скользит по штанге вместе с уровнем жидкости и в заданном положении переключает контакт; положение срабатывания определяется длиной штанги.

Длина штанги регулируется: исполнение R3 позволяет менять её от 350 до 600 мм, то есть на 250 мм хода, без замены датчика.

Встроенного термостата в этом исполнении нет: он добавляется буквой T и цифрой 4…9 (40…90 °C).

Данные по карточке «Датчик уровня LG1R3»

Таблица содержит только подтверждённые данные карточки и каталога.

Что значит каждая часть в «Датчик уровня LG1R3»

Название LG1R3 разбираем так:

• LG1 — поплавковое реле уровня
• R3 — регулируемая длина штанги 350–600 мм

Арифметика по уровню и объёму

Ход регулировки штанги: 600 − 350 = 250 мм, середина хода — 475 мм. На практике регулировку делают при остановленной системе и фиксируют.

Если площадь зеркала бака 1200 см², то 1 мм уровня — 120 см³ (0,12 л); для 250 мм хода получается ≈ 30 л. Цифры условные, это арифметика, а не данные карточки.

Что заказать вместе с «Датчик уровня LG1R3»

Кабель, зажимы и реле или контактор для управления контактом заказывают отдельно: допустимый ток контакта в наших таблицах не указан, поэтому его уточняют по заявке.

Для установки нужно монтажное отверстие в крышке бака и уплотнение; размеры фланца определяются по документу изготовителя.

Чем отличаются ближайшие позиции

Если «Датчик уровня LG1R3» не подойдёт, смотрите LG2/500, LG1R1 и LG1R2. Весь ряд — в разделе Датчик уровня FOX, общий раздел — Гидрооборудование FOX.

Замена датчика на изделие другой марки допустима при совпадении длины штанги, типа контакта и крепления; поплавок и электрическая схема также сверяются.

Чего не делать при выборе «Датчик уровня LG1R3»

Поплавковое реле работает по уровню, а не по давлению: в закрытых напорных баках его ставят лишь в безнапорную часть.

Допустимый ток и электрическая схема в доступных таблицах не приведены; значения уточняются по заявке.

Контроль температуры в этом исполнении не предусмотрен; для него выбирают исполнение с T или отдельный термостат.

Установка и порядок работ

Датчик устанавливают в бак вертикально, поплавок должен свободно скользить по штанге; перед пуском контролируют ход вручную.

Регулировку штанги ведут при отсутствии давления в баке; положение фиксируют и контролируют подъёмом поплавка вручную.
