Гидрораспределители ГСКТБ ГА
11 разделов
Гидрораспределители ГСКТБ ГА управляют пуском, остановом и направлением потока рабочей жидкости. В разделе — распределители прямого и непрямого действия, с электрическим, ручным, гидравлическим и пропорциональным управлением, стыкового и фланцевого монтажа, а также секционные распределители для мобильной техники.
Что входит в раздел «Гидрораспределители ГСКТБ ГА»
| Подраздел | Тип по обозначению |
|---|---|
| Гидрораспределители РГС | стыкового монтажа, РГС-10/3СЕ — прямого действия |

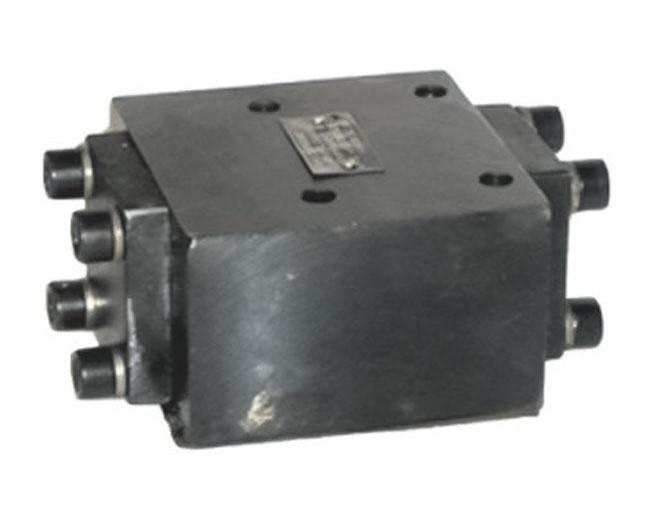

| Гидрораспределители РГ | гидрораспределители, в т. ч. РГ-6/7 до 70 МПа |

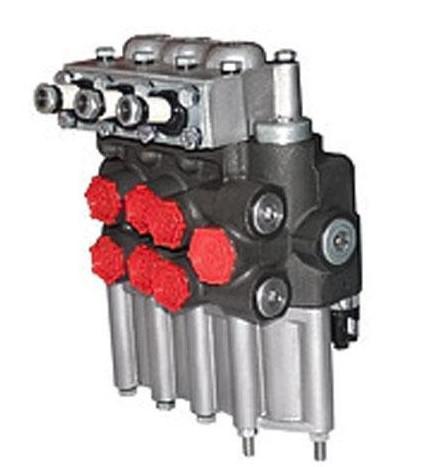

| Гидрораспределители РГМ | РГМ-6/3СММ — Ду 6 с ручным управлением |
| Гидрораспределители РГП | с пропорциональным управлением |

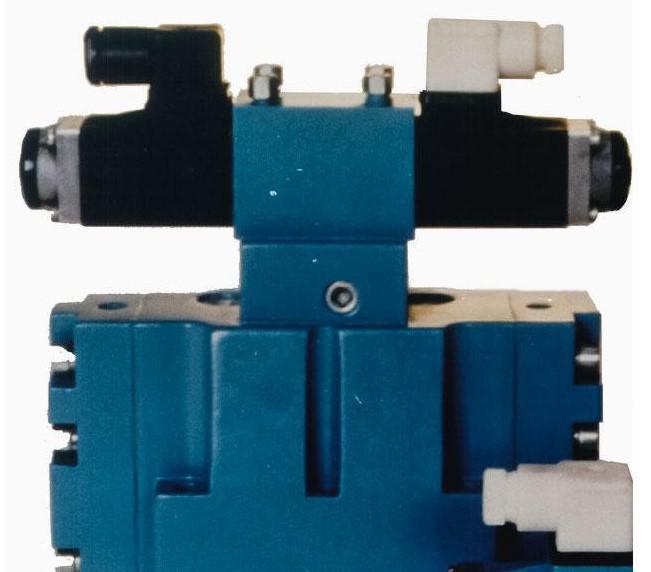

| Гидрораспределители РПГ | непрямого действия |

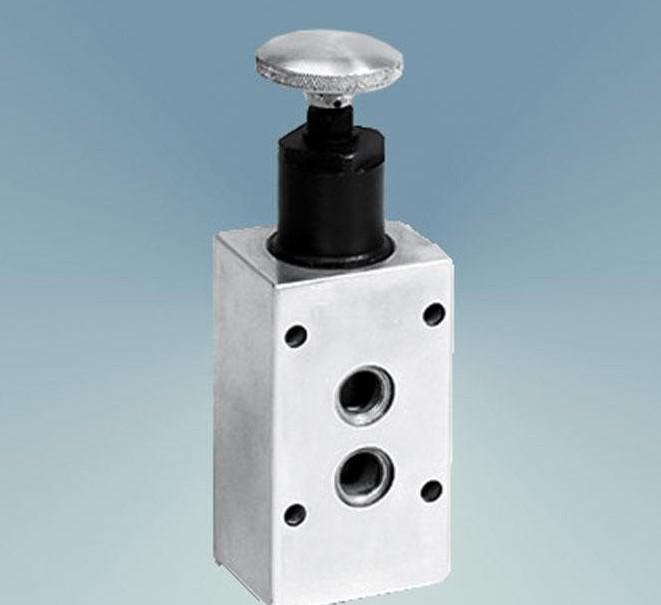

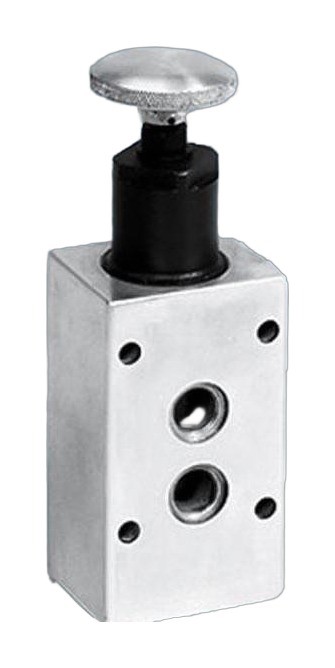

| Гидрораспределители РПГП | пропорциональные непрямого действия |

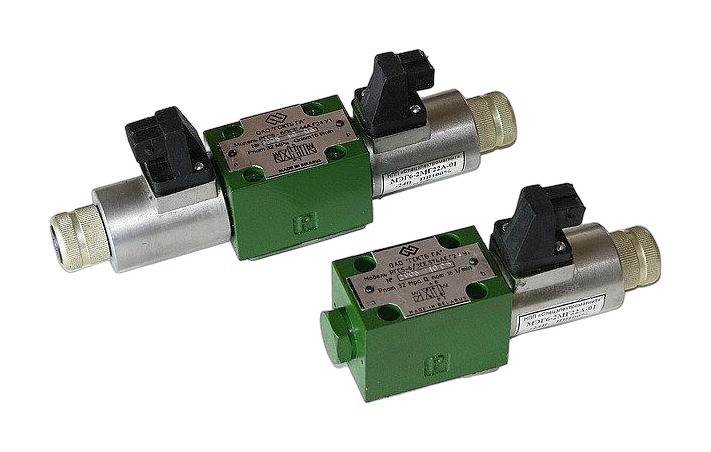

| Гидрораспределители Р | Р50.32А44МГ — фланцевый, гидравлическое управление |

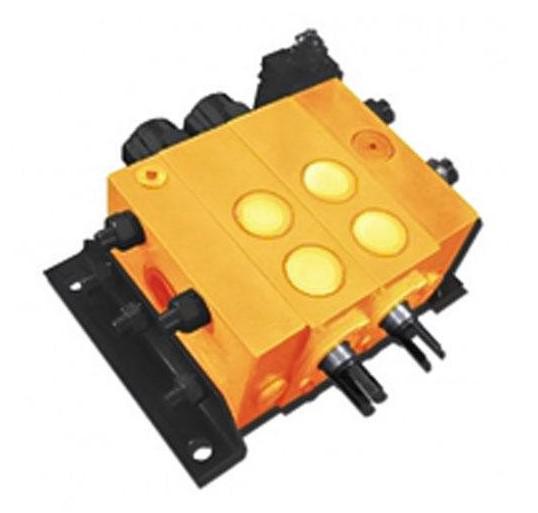

| Гидрораспределители РАМ | секционные |

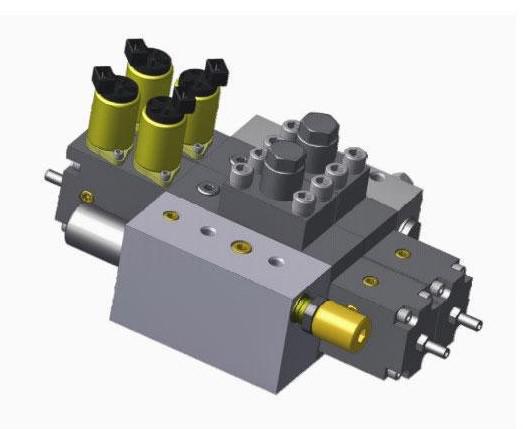

| Гидрораспределители РСЭА | структура не опубликована |

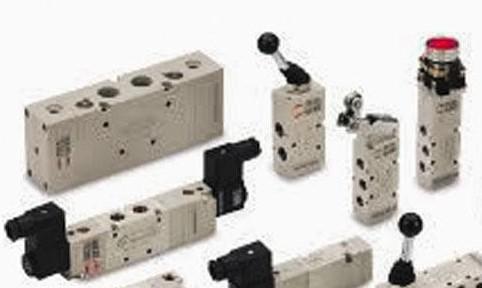

| Гидрораспределители РЧГСС | данные — по карточке |

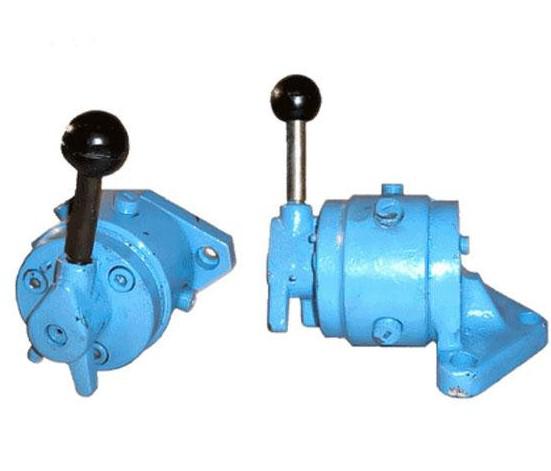

| Гидрораспределители РКМ | данные — по карточке |
Технические характеристики: гидрораспределители ГСКТБ ГА
| Тип | Ду | Расход | Давление |
|---|---|---|---|
| РГС (Ду 10) | 10 | 32 л/мин | 32 МПа |
| РГС4 | 6 и 10 | 36 и 63 л/мин | 32 МПа |
| РГ-6/7.С14.Г24 | 6 | 25 л/мин, переключение 0,04–0,12 с | до 70 МПа |
| РГМ-6/3СММ | 6 | 35 л/мин | — |
| РГП | 6 | 42 л/мин | — |
| РПГ-16/2С | 16 | 100 л/мин | 20 МПа |
| РПГП | 10 / 16 / 20 / 32 | 85 / 250 / 420 / 1200 л/мин | — |
| Р50.32А44МГ | 50 | 400 л/мин | 32 МПа |
| РАМ | 6–20 | — | 32 МПа |
Как выбрать гидрораспределители ГСКТБ ГА
Сначала расход: до 42 л/мин справляются распределители прямого действия Ду 6–10 (РГС, РГ, РГМ, РГП), выше — непрямого действия РПГ и РПГП, вплоть до 1200 л/мин у РПГП Ду 32. Затем управление: Е после С — электромагнитное, ММ — ручное с пружинным возвратом, Г — гидравлическое, П в обозначении типа — пропорциональное. Для мобильной машины с несколькими механизмами удобнее секционный РАМ: его собирают из рабочих, клапанной, переливной и замыкающей секций. Обозначение РСЭА не расшифровываем — «/3» в нём не означает 32 МПа, паспорт даёт 10 МПа. Гидрораспределители ГСКТБ ГА с напряжением в обозначении (Г24 — постоянный ток 24 В, В220 — переменный 220 В) подбирают по питанию машины.
Установка и эксплуатация: гидрораспределители ГСКТБ ГА
С в обозначении — стыковой монтаж, у РГС3, РГС4 и РГС5 присоединительные размеры по ГОСТ 26890; А у Р50.32А44МГ — фланцевый. Буква М в этом обозначении означает возможность регулировать время срабатывания. Масса РГ-6/7.С14.Г24 — 4 кг, его рассчитывают на давление до 70 МПа, поэтому плита и трубопроводы должны быть рассчитаны на то же давление.
