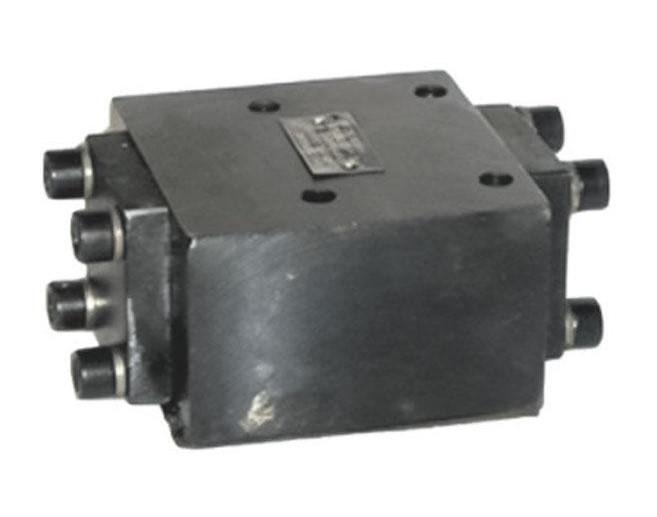

Гидрораспределители РГ — разнородная группа стыковых распределителей: высоконапорные РГ-6/7 на давление до 70 МПа, распределитель РГ-8/2СЕ на 20 МПа и малый РГ-4. Высокое давление при небольшом расходе нужно в зажимных и прессовых устройствах, испытательном оборудовании, и именно для таких задач в каталоге стоят исполнения РГ-6/7. В отличие от распределителей РГС, у гидрораспределителей РГ нет единой таблицы ряда — каждое исполнение подбирают по своим данным.
Что входит в раздел «Гидрораспределители РГ»
| Позиция | Ду | Давление | Управление |
|---|
| РГ-6/7.С14.Г24 | 6 | до 70 МПа | Г24 — постоянный ток 24 В |
| РГ-6/7.С14.ГЗ.Г24 | 6 | до 70 МПа | Г24; дополнительный элемент «ГЗ» — по паспорту |
| РГ-8/2СЕ | 8 | по паспорту 20 МПа | Е — электромагнитное |
| РГ-4 | по общему правилу кода — 4 | по паспорту | по паспорту |
Технические характеристики: гидрораспределители РГ
| Параметр РГ-6/7.С14.Г24 и РГ-6/7.С14.ГЗ.Г24 | Значение |
|---|
| Монтаж | стыковой |
| Условный проход | Ду 6 |
| Давление | до 70 МПа |
| Расход | 25 л/мин |
| Время переключения | 0,04–0,12 с |
| Масса | 4 кг |
| Г24 | управляющий сигнал постоянного тока, 24 В |
Значения «14» и «ГЗ» в обозначении РГ-6/7 в источниках не расшифрованы, а для самого РГ-6/7 структура обозначения не опубликована — «/7» соответствует паспортному давлению 70 МПа. У РГ-8/2СЕ «/2С» входит в обозначение типа, давление 20 МПа — по паспортным данным.
Как выбрать гидрораспределители РГ
Решает давление. Если в линии до 70 МПа, а поток не больше 25 л/мин, выбор — РГ-6/7; между двумя его исполнениями разница в элементе «ГЗ», и какое из них нужно, определяет гидросхема вашей машины, поэтому сверяйте по паспорту, а не по догадке. Если система работает на 20 МПа, смотрите РГ-8/2СЕ. Для РГ-4 проверенных паспортных данных нет: заказывайте его по табличке прежнего аппарата.
Напряжение у РГ-6/7 — 24 В постоянного тока; если в цепи управления другое напряжение, понадобится промежуточное реле или иной аппарат. Гидрораспределители РГ на высокое давление не заменяют распределителями на 32 МПа без пересчёта системы.
Отличайте этот раздел от соседних: гидрораспределители РГС — серийный ряд стыковых аппаратов на 32 МПа, гидрораспределители РГМ — ручные, а гидрораспределители РГ собраны по иному принципу: это отдельные исполнения под особые условия, в первую очередь под высокое давление. Поэтому и подбирать гидрораспределители РГ приходится по паспорту каждого исполнения, а не по общей таблице ряда.
Установка и эксплуатация гидрораспределителей РГ
Распределители ставят на плиту, рассчитанную на рабочее давление: для исполнений на 70 МПа это особенно важно — плита, кольца и крепёж должны быть под это давление. Затяжку крепёжных винтов ведут равномерно. До подачи давления проверяют переключение по сигналу 24 В. Масса РГ-6/7 — 4 кг, его можно монтировать без подъёмных приспособлений.
